产品介绍

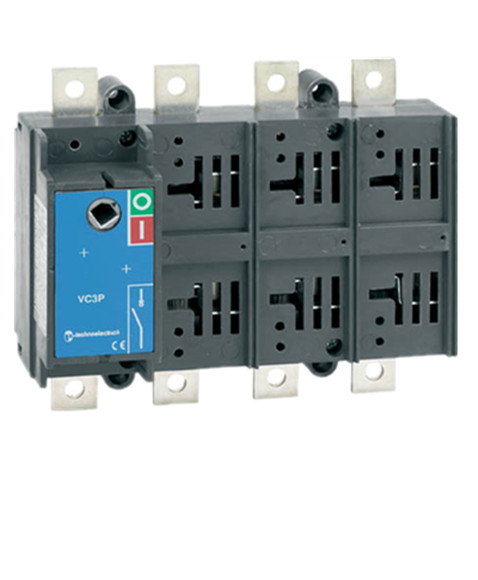

vc4p 系列开关隔离开关是一系列可分断和闭合低压电路的开关隔离开关。有 6 种尺寸和 20 种额定电流可供选择。额定绝缘电压 1500 伏交流和 1500 伏直流，具有高分断能力 (ac-22, ac-23, iec 60947-3)。中性触点比相位触点早接通、晚断开，中性点全电流至 1250 a（标准）适当的保护装置，防止意外触及带电部件，自熄（v0）外壳，低吸湿性，高机械阻力，是耐湿热的隔离材料，配有多种附件可供选择。
正面旋转操作装置：外置双绝缘手柄，门锁位于开启位置，防护等级 ip65。在关闭位置可挂三把锁，直接手柄（可根据要求在关闭位置上挂锁）
性能特点
高电气和机械耐久性
双断口触点
自清洁触点
触点位置由手柄可靠指示
通过视窗观察固定触点和移动触点
独立手动操作
可选功能与配件
3 - 4 - 6 - 8 极可选
可提供实心中性点型号
中性点全电流1600 a至3150 a（可按需提供）
技术参数
产地：意大利
相对湿度：95％
额定频率：50-60 hz
海拔max：2000米
负载（iec 60947-1）：8 小时；不间断；间歇 60% class 30；临时；定期。
储存和运输环境温度：- 25 ℃ 至 55 ℃
工作环境温度：- 20 ℃ 至 45 ℃
污染class：3
符合标准：iec 60947-1
安装：可以在任何位置
安装在外壳中：在满负荷使用且没有足够通风的情况下，确保体积约为开关体积的 5 倍
产品应用
发电厂、数据部、生产设施、农业结构、大型交通枢纽的关键照明和调节系统、机场跑道、大都市、停车场、水泵站、污水处理厂、电信、建筑物（备用电力、照明、自动喷水灭火装置、电梯等）、购物商店、酒店和餐厅、体育场馆、私人住宅
规格参数
相对湿度：最大95％
额定频率：50-60hz
海拔最高：2000米
操作：8小时;不间断;间歇性的60％，30级;暂时;定期
储存和运输环境温度：- 25℃至 55℃
工作环境温度：- 20℃至 45℃
根据iec947-1污染等级：3
可以安装在任何位置
安装在机柜：如果利用率满载，没有足够的通风，保证交换机约5倍体积的容量
其他型号：
vc1p、vc2p、vc3p、vc4p、vc5p、vc6p
int. vc6p 3x2000a s.man. 订货号：16001sm
int. vc5p 3x1250a 50ka s.man. 订货号：15009sm
vc3fp 3x250a nh 1 s.man.
fnh1g250
