产品介绍

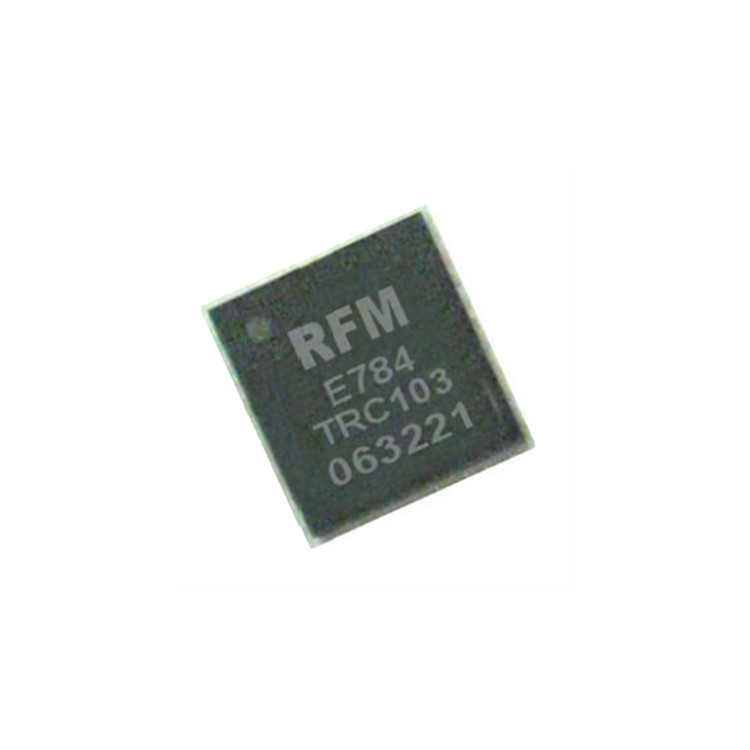

trc103 是一款单芯片、多通道、低功耗 uhf 收发器。它专为 863-870、902-928 和 950-960 mhz 频段的低成本、大容量、双向短距离无线应用而设计。trc103 已通过 fcc 和 etsi 认证。所有关键的 rf 和基带功能都集成在 trc103 中，从而更大限度地减少了外部元件数量，并简化和加快了设计。微控制器、rf saw 滤波器、12.8 mhz 晶体和一些无源元件是创建完整、强大的无线电功能所需的全部组件。trc103 包含一组低功耗状态，以降低总电流消耗并延长电池寿命。trc103 体积小、功耗低，是各种短距离无线电应用的理想选择。trc103 符合 2002/95/ec 指令 (rohs)。
性能特点
- 可编程前导码
- 可编程数据包起始模式
- 集成 rf、pll、if 和基带电路
- 集成数据和时钟恢复
- 可编程 rf 输出功率
- pll 锁定输出
- 发送/接收 fifo 大小可编程至 64 字节
- 连续、缓冲和数据包数据模式
- 数据包地址识别
- 集成 rssi
- 集成晶体振荡器
- 主机处理器中断引脚
- 可编程数据速率
- 外部唤醒事件输入
- 集成数据包 crc 错误检测
- 集成 dc 平衡数据扰频
- 集成曼彻斯特编码/解码
- 中断信号映射功能
- 支持多通道
- 四种省电模式
- 外部元件数量少
- 小型 32 引脚 qfn 塑料封装
- 标准 13 英寸卷盘，3k 件
技术参数
产地：美国
调制：fsk 或 ook，具有跳频和 dts 扩频功能
频率范围：863-870、902-928 和 950-960 mhz
灵敏度：电路中为 -112 dbm
数据速率：高达 200 kb/s
接收器电流：3.3 ma（典型值）
休眠电流：0.1 μa（典型值）
电路内发射功率：高达 11 dbm
工作电源电压：2.1 至 3.6 v
接口：标准spi
输出频率：可编程时钟
晶振参考：12.8 mhz
带宽：0.05 mhz
尺寸：32 mm-wfqfn 裸露焊盘
产品应用
有源 rfid 标签
自动抄表
家庭和工业自动化
安全系统
双向遥控无钥匙进入
汽车防盗器
运动表现监测
无线玩具
低功耗双向遥测系统
无线网状传感器网络
无线模块
