产品介绍

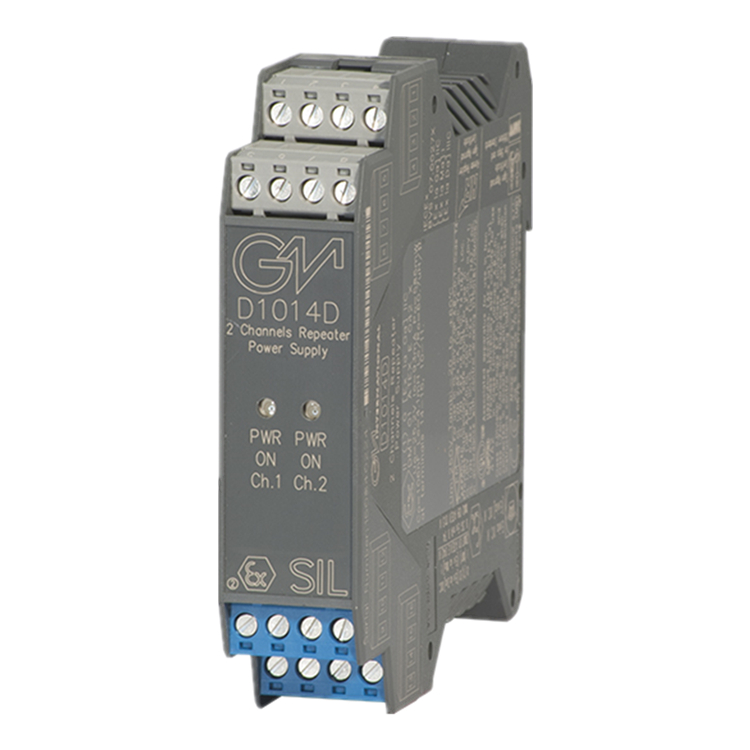

双通道 din 导轨中继器电源 d1014d是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中需要 sil 2 级别的应用。提供完全浮动的直流电源，用于为位于危险区域的传统 2 线 4-20 ma 变送器供电，并重复浮动电路中的电流以驱动安全区域负载。该电路允许用于 hart 变送器的双向通信信号。
性能特点
- 来自0 区（20 区）1 区的输入，安装在2 区2 区。
- 4-20 毫安输入、输出信号。
- 输入和输出短路保护。
- 高准确率。
- 三端口隔离，输入/输出/电源。
- 与en61000-6-2、en61000-6-4、en61326-1 的emc 兼容性
- 通过dip 开关进行现场编程。
- 高可靠性，smd 组件。
- 高密度，每个单元两个通道。
- 使用标准din 导轨和插入式接线端子简化安装。
- 250 vrms (um)max与屏障相关的仪器所允许的电压
技术参数
- 电源：12-24 vdc nom（10至30 vdc）反极性保护，电压极限内的波纹≤5vpp。
- 功耗@ 24 v：2个通道d1014d的110 ma，1频道d1014的55 ma，典型的20 ma输出。
- 功耗 @ 12 v：220 ma，用于2个通道d1014d，为1通道d1014s 110 ma，典型输出为20 ma。
- max功耗：在30 v电源电压和短路状态下，2通道d1014d的3.4 w，1通道d1014s为1.7 w。
- 隔离（测试电压）：i.s.in/out 1.5 kv; i.s. in/supply 1.5 kv; i.s. in/i.s. in 500 v;out/supply 500 v; out/out 500 v.
- 输入：4至20 ma（2线tx电流有限为≈25ma）。
- 发射机线电压：≥15.0v，在20 ma时，max在0.5至2.5 khz频带上20 mvrms涟漪。
- 输出：4至20 ma，在源模式下以max 600ω负载；
v min.5 v处的0ω负载v max.30 v处在接收器模式下，在内部250ω分流器上的电流限制为≈25ma或1至5 v（或应要求内部500ω分流时2至10 v）。
- 响应时间：20 ms（10％至90％的步骤更改）。
- 输出纹波：在0.5至2.5 khz频段上的250ω通信负载上≤20mvrm。
- 频率响应：3 db（hart协议）内的0.5至2.5 khz双向。
性能：
- 校准精度：满量程≤±0.1％。
- 线性误差：满量程≤±0.1％。
- 供应电压影响：≤±0.05％的满量程的max供应变化。
- 负载影响：0％至100％的负载电阻变化的满量程≤±0.05％。
- 温度影响：1°c变化的零和跨度≤±0.01％。
环境条件：
- 操作：温度限制-20至 60°c，相对湿度max 95％。
- 存储：温度限制 - 45至 80°c
