产品介绍

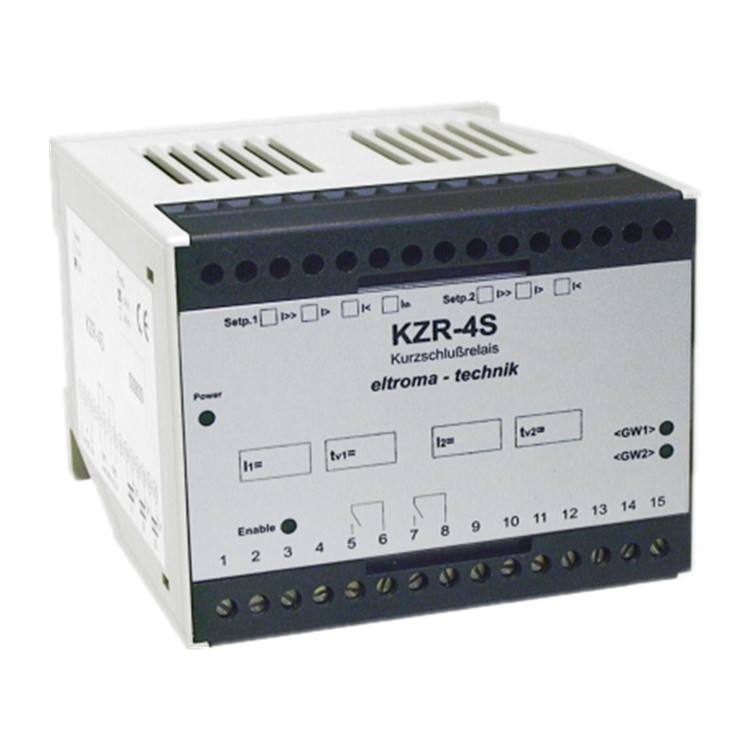

kzr-4s短路继电器监测三相网络中的电流。它有2个限位继电器，5a变体的响应值可在0.2 a至20 a的范围内独立设置，1a变体的响应值可在0.04 a至4 a的范围中独立设置。可以为每个极限值设置单独的延迟时间。限值继电器的开关行为可以被吸引地或向下（正常激励或未激励）调整，并被调整为过电流或欠电流检测。
电流测量通过电流互感器进行。电流测量电路彼此电隔离，并与测量电子设备电隔离。
应提供合适的电流互感器，以适应测量电路。辅助电压和释放输入与测量电路电流隔离。特殊功能：极限值1可以作为电流相关的延迟过载触发器。这种行为是在电机断路器的热时间过载加拿大28的解决方案的基础上建模的。kzr-4s满足vde 0108的要求，在12小时内具有110%的额定电流。这种依赖于电流的过载加拿大28的解决方案可以关闭或组合。
性能特点
高性能
技术参数
- 辅助电压：9-34v dc
- 功耗：约3 va（辅助电压）
- 可调延迟电视：0.1-100秒
- 系统延迟：50 ms ztx /-50 ms，t>0
- 负载：<0.01欧姆
- 继电器输出：230 v至50 hz至2 a
- 环境温度：-20 55摄氏度
- 误差（标称频率）：<1%
- 误差（标称频率 /-10%）：<2%
- 输入：10*inenn 1ms
- 过载电阻：4*inenn连续
- 防护等级：ip20
- 外壳尺寸：b，h/t 100 x 75 x 110 mm（35mm标准导轨）
- 产地：德国
