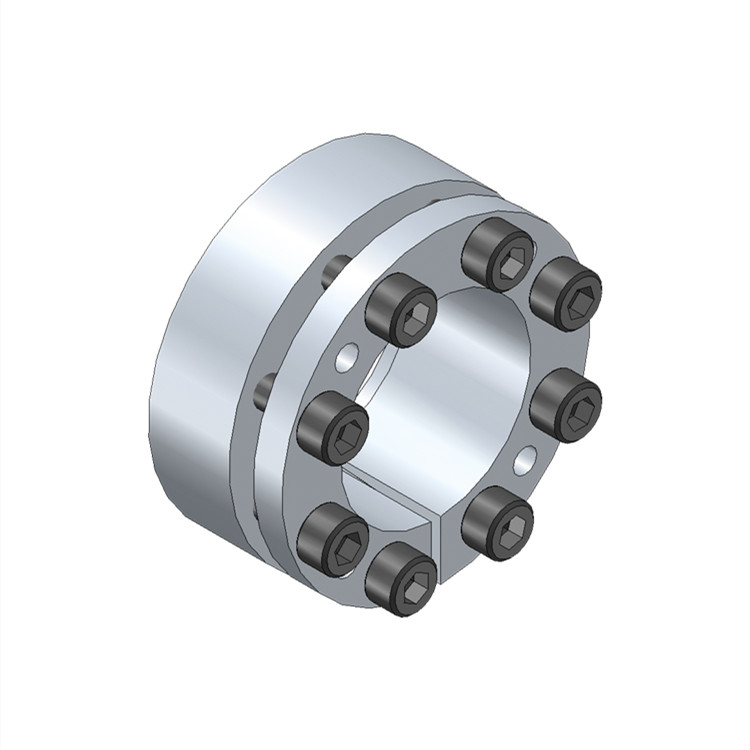

sts夹具wsr210-加拿大28

大多数焊接工装是为某种焊接组合件的装配焊接工艺而专门设计的，属于非标准装置，往往需要根据产品机构特点、生产条件和你实际需要自行设计制造。焊接工装设计是生产准备工作的内容之一，也是焊接生产工艺设计的主要任务之一。对于汽车、摩托车和飞机等制造业，可以毫不夸张地说，没有焊接工装就没有产品。通过在工艺设计时，提出所需要的工装类型、结构草图和简要说明，在此基础上完成详细的结构和零件设计及全部图样。wsr210系列产品属于锁定组件 - 自定心。

扭矩：320 - 37900 nm

轴直径： 18 - 160 mm

自定心

产地：德国

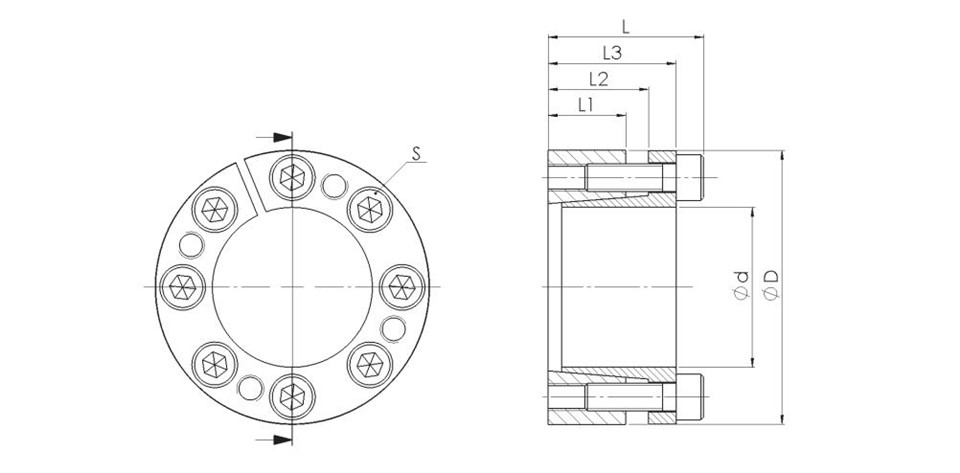

尺寸 ød1 x ød2：19 x 47

tkn 扭矩：340 nm

l 总长度：34 mm

l1 基本尺寸：17 mm

l2 基本尺寸：22 mm

l3 基本尺寸：28 mm

pw 表面压力轴：262 n/mm²

pn 表面压力毂：106 n/mm²

s 螺栓（iso 4762 - 12.9）：5 x m6

ta 每个螺钉的安装扭矩：19 nm

m 质量：0.25 kg

材料：钢

轴公差：h8

轮毂公差：h8

表面粗糙度：rt max. 16 µm

包装机械、输送机技术、运输业、纺织机械、印刷机械、食品工业、造纸业
