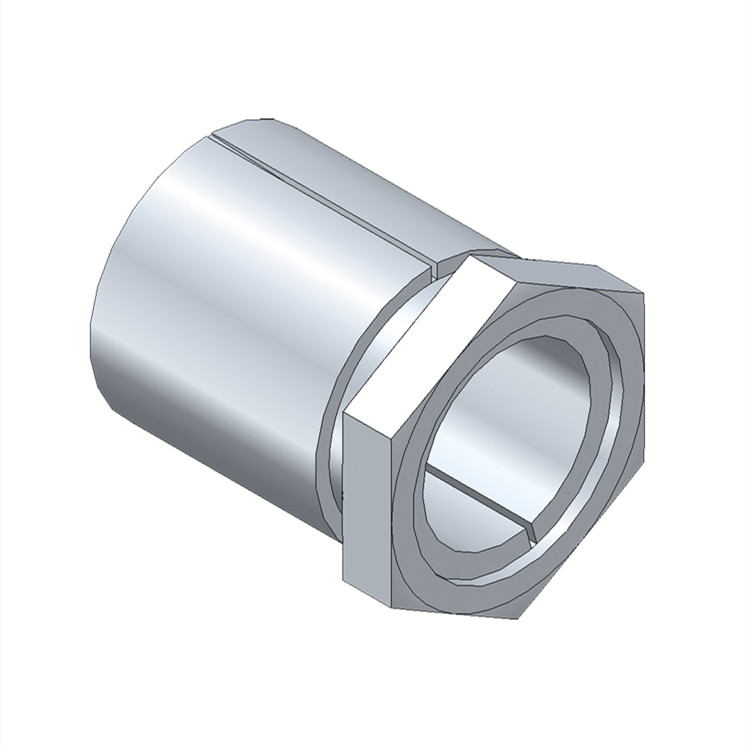

产品介绍
锁定装置,包括筒体,与筒体套接并可相对于筒体滑动的滑动部件,与筒体固定的固定罩,筒体、滑动部件和固定罩之间形成有容纳腔,以及位于容纳腔内的弹性卡件,弹性卡件包括一卡接件、二卡接件和三卡接件。其中,当一卡接件、二卡接件和三卡接件均不相连时,滑动部件与固定罩闭合在一起,当二卡接件与一卡接件相连,且不与三卡接件相连时,滑动部件背离固定罩打开,当二卡接件同时与一卡接件和三卡接件相连时,滑动部件朝向固定罩闭合。wsr500-rf系列产品属于锁定组件 - 自定心 - 不锈钢型。
性能特点
扭矩：3 - 31 nm
轴直径：4 - 20 mm
自定心
所需空间小

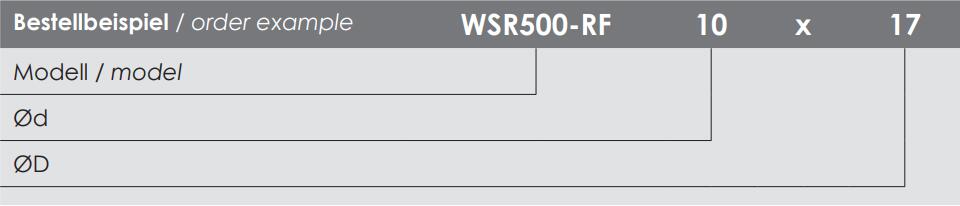

选型指南
技术参数
产地：德国
尺寸 ød1xød2：7x12
tkn 扭矩：8 nm
l 总长度：15 mm
l1 基本尺寸：12.0 mm
sw 扳手尺寸：12 mm
pw 表面压力轴：69 n/mm²
pn 表面压力毂：24 n/mm²
ta 紧固扭矩：9 nm
m 质量：0.009 kg
mat 材料：不锈钢
轴公差：h8
轮毂公差：h8

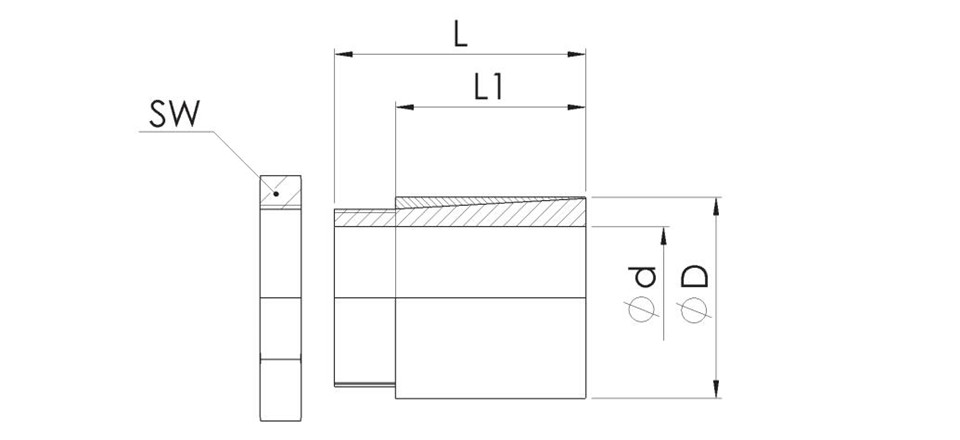

产品尺寸
产品应用
包装机械、输送机技术、运输业、纺织机械、印刷机械、食品工业、造纸业
