产品介绍

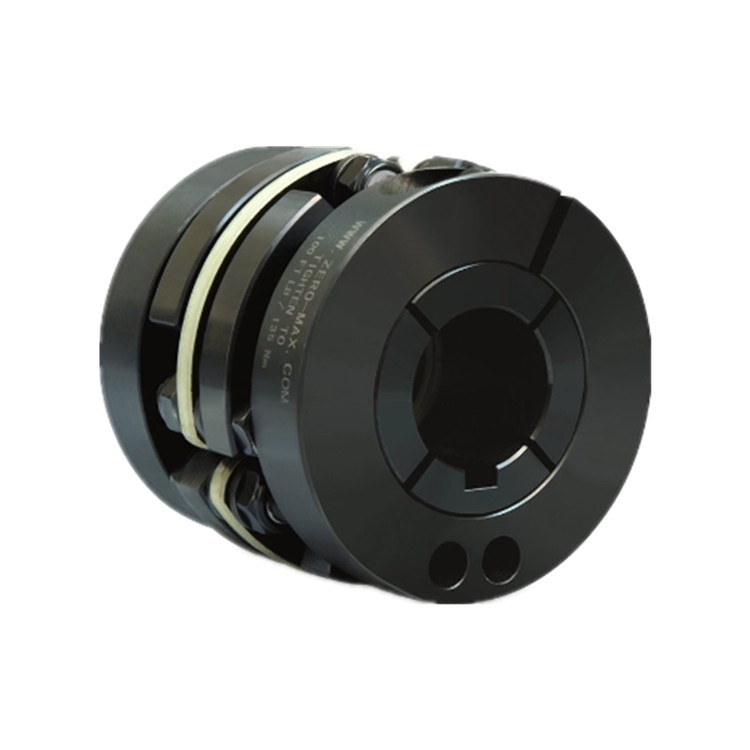

zero-max 的钢质单挠式复合圆盘 (cd) 柔性轴联轴器的设计和制造旨在为需要零齿隙操作的应用提供具有高抗扭刚度和更高耐用性的可靠加拿大28的解决方案。单挠性cd联轴器的设计使其能够提供苛刻的运动控制应用所需的特性、性能和精度。钢制卡箍式外齿圈的设计使其更加坚固耐用，同时提供高的性能和可靠性。
性能特点
- 角度偏差是大多数金属圆盘型号的 3 倍
- 工作温度范围为 -57° 至 121°c (-70° 至 250°f)
- 扭转刚度高，可实现高精度操作
- 钢制轮毂上的黑色氧化涂层和铝制轮毂上的黑色阳极氧化涂层可保护环境
- 使用寿命长于金属盘型号
- 还提供不锈钢和镀镍型号
- 不导电且耐化学腐蚀的盘组材料
- 加工和公差保证了适当的配合、高度的同心度和高的性能
- 单元化的盘组便于安装和更换
- 符合 rohs 规范
技术参数
产地：美国
连续额定扭矩：180 in-lbs
峰值额定扭矩：360 in-lbs
带键槽的孔径 (e)：max.0.625 英寸
不带键槽的孔径 (e)：max.0.813 英寸
转速：max.12,000 转/分钟
扭转刚性：1,800 in-lbs/度
平行偏差：0.004 英寸
角度偏差：3 °
轴向偏差： 0.030 英寸 0.030 英寸
重量（孔径max）：0.82 磅
惯性（孔径max）：0.35 lb-in²
外径 (a)：1.85 英寸
总长度 (l)：1.88 英寸
轮毂长度 (b)： 0.810 英寸
轴端间距 (c)：0.28 英寸
盘组内径 (h)： 0.79 英寸
夹紧环直径 (f)： max.1.77 英寸
夹紧环宽度 (d)： max.0.472 英寸

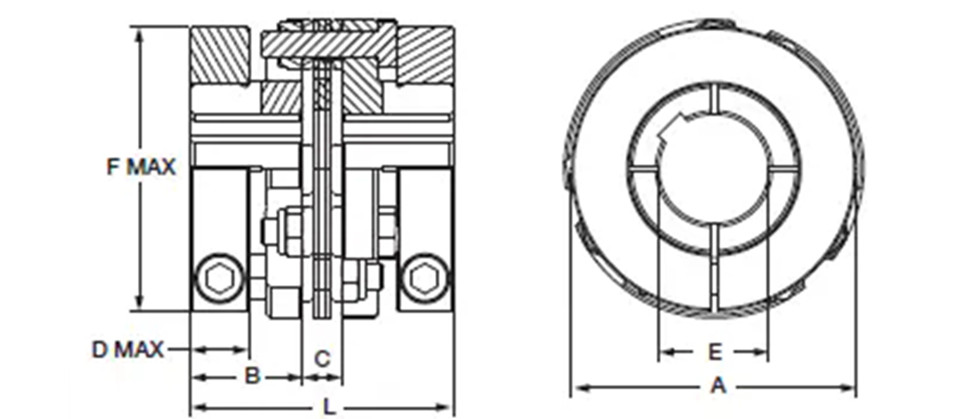

产品尺寸
