产品介绍

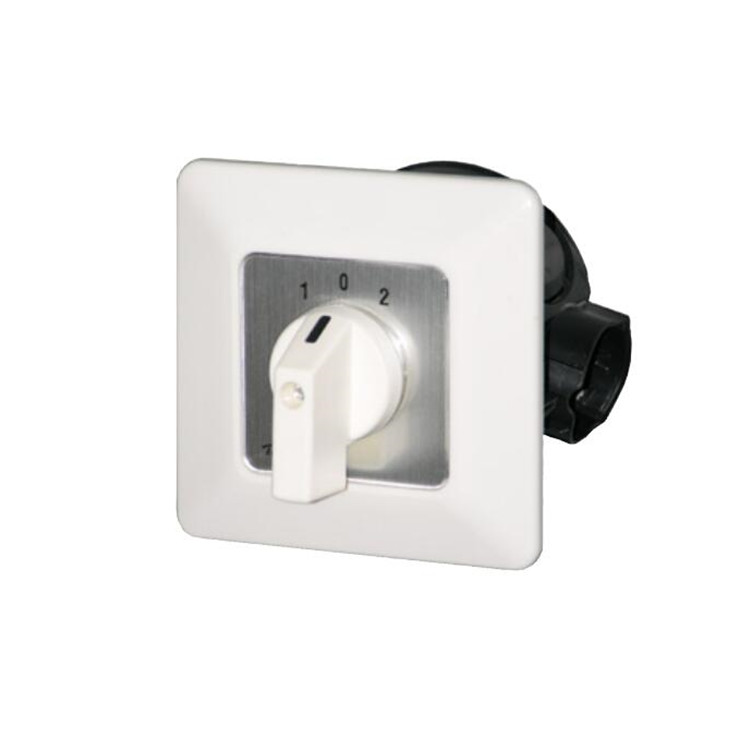

所列安装类型的开关正面防护等级为 ip40，手背防护等级至少达到 n33f。如果使用轴封（后缀 wd），则正面防护等级提高到 ip 54。如果使用防潮保护帽（后缀 fr），则后部的防护等级将提高到 ip 54。开关的标准设计为方形面板和黑色仪表手柄。部分 e 型开关也可从正面安装。 标准型开关的连接端子位于左侧和右侧，m10h 型开关的连接端子位于顶部和底部。随后可以通过将手柄插入件插入 90° 角来改变接线端子的位置。带白色仪表手柄、白色面板和黑色标签的开关，用于安装在 65 mm 嵌入式安装盒中，并使用 unitas 面板。与嵌入式安装盒一起提供：补充 up。
性能特点
正面防护等级 ip40
白色仪表手柄
连接端子位于左侧和右侧
使用 unitas 面板
选型指南
开关 -- -- a♦
带 0 位的转换开关 -- -- u♦
不带 0 位的转换开关 -- -- w♦
转换开关在 0 位置后回缩 -- -- ur♦
换向开关 -- -- wu♦
星三角开关 -- -- sd.
极转换开关 ---------- p..
启动按钮 ---- se♦
停止按钮 ---- sa♦
电压表转换开关 ---- v.
电流表转换开关 ---------- m..
分组开关 ---- gr.
不带 0 位的分接变换器 -- -- st-♦
带 0 位的分接变换器 -- -- st0-♦
技术参数
产地：奥地利
连接横截面
实心或绞合：2.5 至 16 mm2
细绞线：2.5 至 10 mm2
带卡套的细绞线：2.5 至 6 mm2
每个端子可夹紧的导线：2
夹紧螺钉：m 5
拧紧扭矩：2.5 至 3 nm；22 至 26 lb.inch
短路保护
max 保险丝，gl (gg)︰ 63 a
额定短时耐受电流（1 秒电流）：800 a
额定短路电流：10 kaeff
负载持续时间 3 秒：400 a；10 秒：250 a
数值仅适用于已 30 秒：160 a
触点闭合 60 秒：110 a
使用 ac 时的功率损耗21：63 a
每极：2 w
切换电容性负载
max分断能力高达 500 v：400 a
产品尺寸
产品应用
家庭、商业、工业用电设备、电源分配、短路保护、过载保护、灯光控制、电器开关、定时控制等
