benedict断路器mu25 -加拿大28

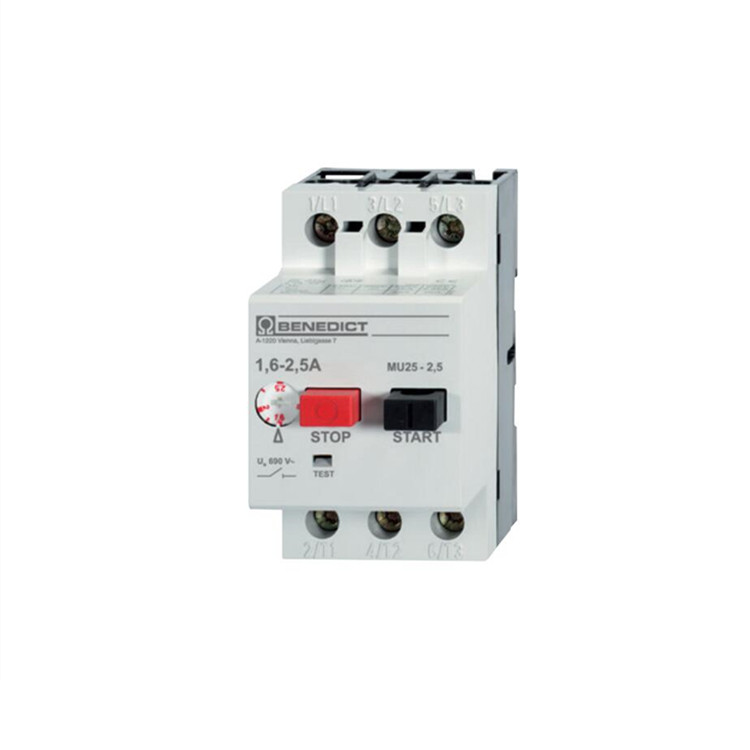

‌断路器是一种开关装置，能够关合、承载和开断正常回路条件下的电流，并能在规定的时间内关合、承载和开断异常回路条件下的电流。除了能在正常工作情况下操作外，还能在短路情况下接通和断开电流。benedict电机保护开关可保护电机免受热过载、短路和相位故障的影响，设置范围可达 32 a。

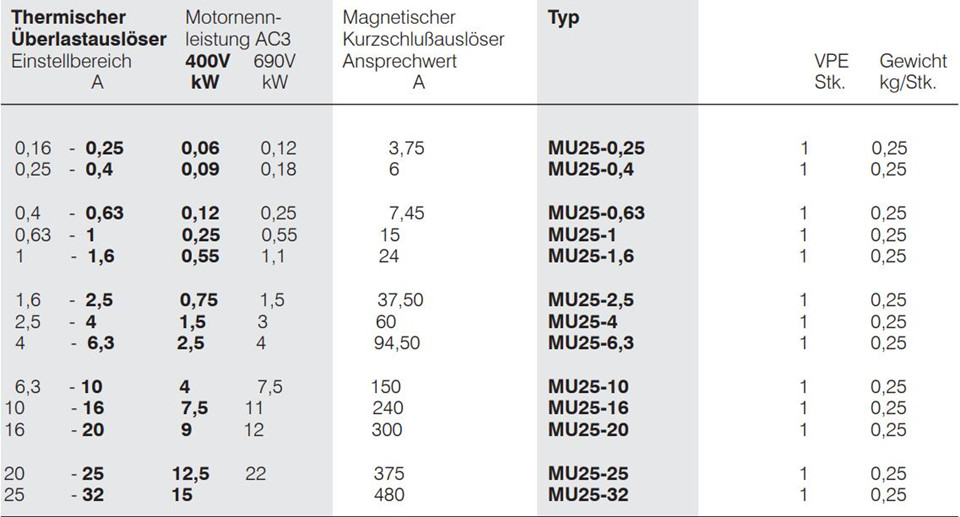

跳闸范围 0.16 至 32 a，具有过载和瞬时短路跳闸功能

开关位置指示器

短路分断能力高达 100 ka

附件种类丰富，如欠压和分励脱扣器、母线系统、外壳等

与欠压脱扣器结合使用可防止自动重启

安装在盖板下的分流器释放装置

全绝缘轨道系统

隔热前面板

产地：奥地利

主电路

额定绝缘电压 u_i：690 v~

额定工作电流 i_e（=i_th）开路，50 ℃ 时：25 a

机械使用寿命 s x 10⁶：0.1

i_e /ac3 时的电气使用寿命 s x 10⁶：0.1

跳闸等级符合 iec 60947-4-1：10 a

额定限值短路分断能力 i_cu = i_cn = i_cs：220 至 240 v~

开路开关的有效值，电源连接顶部 设置范围max为 1 a：50 ka

1 至 1.6 a：50 ka

1.6 至 2.5 a：50 ka

2.5 至 4 a：50 ka

4 至 6.3 a：50 ka

6.3 至 10 a：50 ka

10 至 16 a：10 ka

16 至 20 a：10 ka

20 至 25 a：10 ka

25 至 32 a：10 ka

短路保护：220 至 240v~

设置范围可达

10 至 16 a：80 a

16 至 20 a：80 a

20 至 25 a：80 a

25 至 32 a：80 a

允许环境温度

开式：-25 至 60 ℃

封闭：-25 至 40 ℃

温度补偿：-5 至 40 ℃

储存：-25 至 70 ℃

总功率损耗

额定电流下，开关工作温度下：6 至 8 w

辅助触点

额定绝缘电压 u_i：500 v~

额定热电流 i_th 环境温度max 50 ℃：6 a

使用类别 ac15

额定工作电流 i_e 220-240 v：3.5 a

380 至 415 v：2 a

500 v：1.5 a

短路保护

保险丝max额定电流 gl (gg)：6 a

连接截面

导线实心或绞合：1 至 6 mm²

细绞合：1 至 4 mm²

带卡套的细绞导线：0.75 至 4 mm²

每个端子/螺钉的可夹导体数量 扭矩：2 / m3 至 pz2 1.8nm

辅助导线实心或绞合：0.75 至 2.5 mm²

细绞合导体：0.75 至 1.5 mm²

带卡套的细绞导线：0.75 至 1.5 mm²

每个端子/螺钉可夹紧的导体数量 扭矩：2 / m3.5 至 pz1 1nm

抗冲击性符合 iec 68-2-27：20 g

抗振性符合 iec68-2-6：20 g iec68-2-6: g 5 (at f= 5 至 150 hz)
