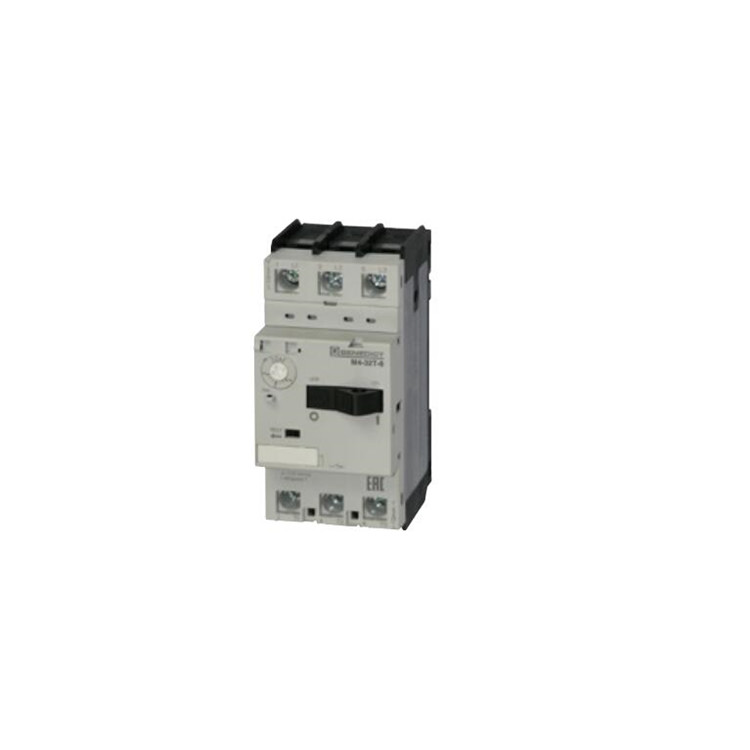

产品介绍
m4 断路器配有基于双金属片的电流相关延迟过载脱扣器和瞬时过流脱扣器（电磁短路脱扣器）。过载脱扣器可根据负载电流进行调整。过电流脱扣器长久设置为额定电流的 13 倍，因此可使电机在无故障的情况下运行。通过密封秤盖可防止未经授权调整设定电流。所有开关均可通过信号开关发出跳闸信号。所有开关操动机构都可以用挂锁（挂锁直径为 3.5 至 4.5 毫米）锁定在 0 位置。断路器的隔离功能符合 iec 60947-2 标准。m4-32t 开关使用摇杆操动机构，而 m4-32r、m4-63r 和 m4-100r 开关则使用旋转操动机构。
性能特点
可从上方或下方接入
可在短路情况下断开故障负载馈线与电源的连接，从而防止进一步损坏
具有短路保护功能
不受气候影响
须防止冷风（空调等产生的冷风）进入
安装在多尘和潮湿的房间内须配备合适的外壳

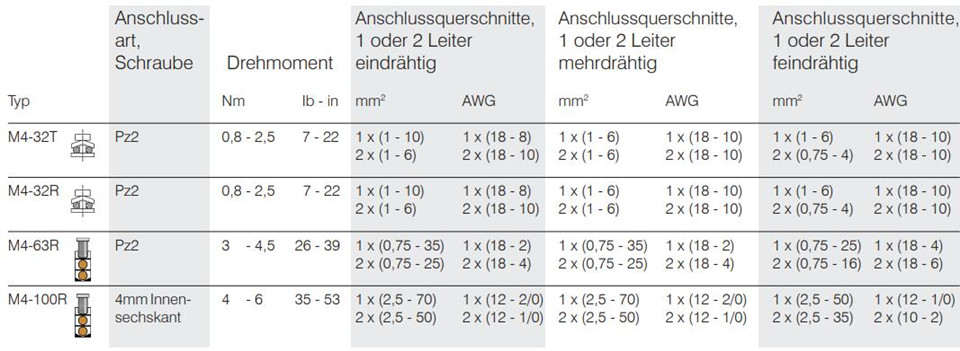

选型指南
产品结构与细节

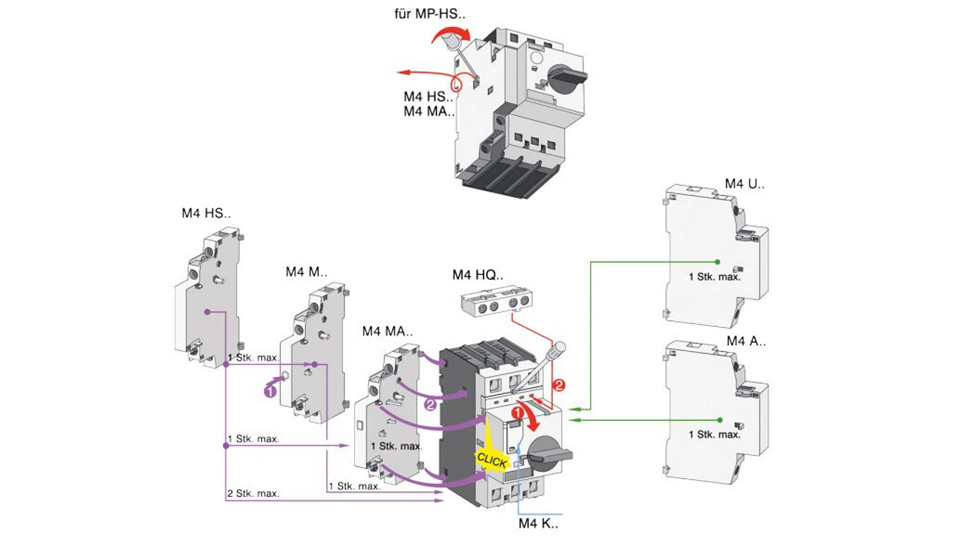

可选功能与配件
密封秤盖：用于覆盖设定刻度
插入标签：用于用螺丝固定断路器，每个断路器 2 件 每包 10 件
接线板叉：根据 ul 489 标准，电压可达 600 v
门锁：关闭位置可使用多达 3 把挂锁锁定。
绝缘三相母线系统
din 导轨适配器
用于 60 毫米系统的母线适配器，铜母线 (din 46433)
连接模块，用于断路器和接触器之间的机械和电气连接
技术参数
产地：奥地利
额定电流ln：0.25 a
用于三相电机 3 至 400v：0.06 kw
热过载断路器的设置范围：0.16 至 0.25 a
延时过流保护：3.3 a
3~400v 短路分断能力：100 ka
pu 个数：1
极数：3
额定电流 inmax（= max额定工作电流 ie）：40 a
允许环境温度
储存/运输：-50 至 80 ℃
工作温度：-20 至 60 ℃
额定绝缘电压 ui：690 v
额定冲击耐受电压 uimp：6 kv
额定工作电压 ue：690 v
额定频率：50/60 hz
重量约：0.32 kg/个

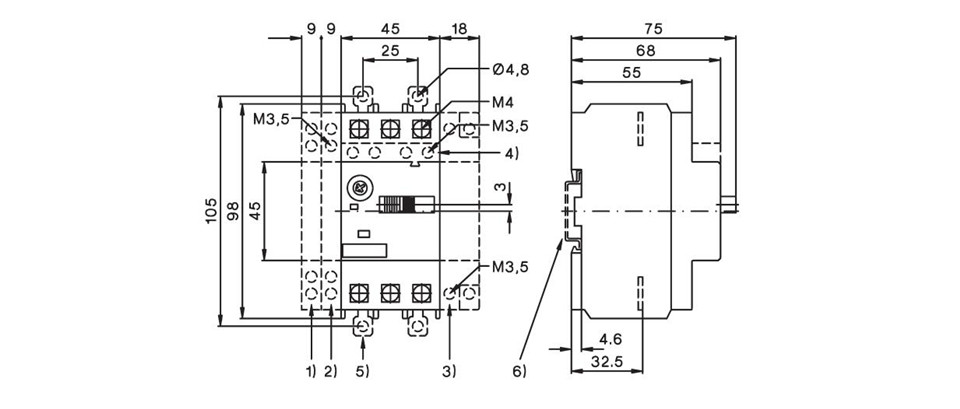

产品尺寸
产品应用
用于电机保护
