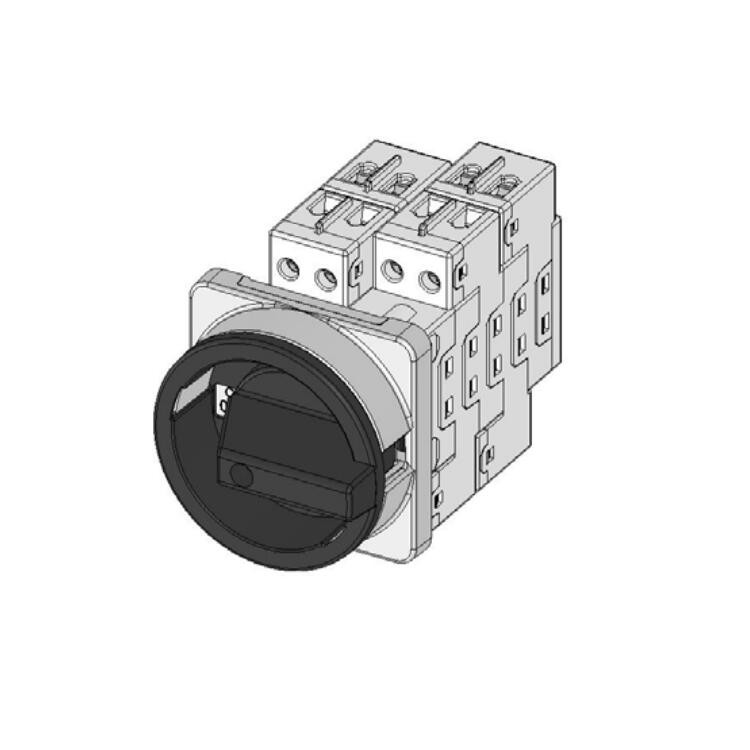

benedict断路开关lsmo25 -加拿大28

根据 iec 60364-7-712 “光伏供电系统的安装”，光伏模块与逆变器的断开（= 负载断路开关）装置是必要的。“lsm ”微型负载断路开关可确保在 1200 v dc-pv1 （=dc21b）电压下可靠地切换高达 50 a 的电流。 触点具有防氧化保护（在低开关频率下），因此可防止不允许的发热。 微型开关隔离器 “lsm ”配有 2 或 4 个可切换的独立触点。通过将触点串联或并联，可以相应地提高开关容量。触点的高开关速度与手柄的运行速度无关

高直流切换能力：1500 v dc / 45 a

自清洁、抗振刀片触点

2 极、3 极、4 极、6 极和 8 极

抗氧化触点

节省空间的设计

高触点可靠性

产地：奥地利

条件额定短路电流：5 ka_eff

max 备用保险丝 gl (gg)：63 a

机械寿命：10 x 10³

额定短时 i_cw a2、a4：900 a

电流电阻 (1s) a2 2： 1500 a

额定短路 i_cm a2、a4：900 a

分断能力 a2 2：1500 a

连接横截面（包括连接器 lsmv-b1）

实心或绞合：0.5 至 10 mm²

细绞合：0.5 至 6 mm²

细绞合（ 套圈）：0.5 至 6 mm²

夹紧螺钉：m4 pz1

拧紧扭矩：1.4 nm

每个端子 2 根导线，不带连接器 lsmv-b1

实心或绞合：10 (1.5-2.5) / 6 (1.5-6) / 4 (1.5-4) mm²

柔性：(0.5-6) (0.5-6)  mm²

柔性：6 (20-14) / 8 (20-12) / 10 (20-10) 12 (20-12)  awg

实心：10 (16-10) / 12 (16-12) 14 (16-14) awg

允许环境温度

开放式：-40 至 65 ℃

封闭：-40 至 45 ℃

储存：-50 至 90 ℃

i_e 时每个开关的max 功率损耗

a2：25 a；2.3 w

a4：25 a；4.6 w

a2 2：45 a；3.7 w

每极接触电阻：1.75 mω

安装位置：无限制

电力系统、工业生产、商业设施以及建筑设施中
