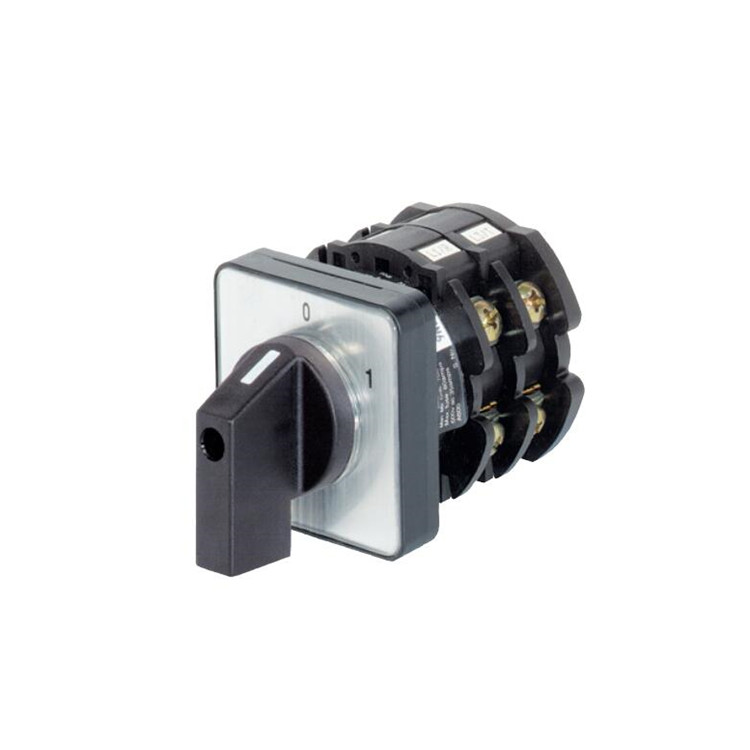

产品介绍
benedict的低压开关设备是根据相关的国家和国际法规和规定制造和测试的。所有设备均符合所有重要的国家法规，如 vde、bs 以及相关国际标准，如 iec 60947 和 ul508。因此，我们的低压开关设备可在全球范围内使用。为了避免特殊设计，有时需要对max电压、电流和额定输出进行限制，或对设备进行特殊标记。在 10 a 至 1,200 a 的额定工作电流范围内，几乎可以实现无限量的特殊开关程序。无论是电机开关、主开关、控制开关、仪表开关还是负载开关，所有开关类型均可提供。
性能特点
用于安装在控制面板、机器和设备中
壁厚超过 5 mm 时，需要加长开关轴（后缀 vw）
正面防护等级ip65
选型指南
开关 -- -- a♦
带 0 位的转换开关 -- -- u♦
不带 0 位的转换开关 -- -- w♦
转换开关在 0 位置后回缩 -- -- ur♦
换向开关 -- -- wu♦
星三角开关 -- -- sd.
极转换开关 ---------- p..
启动按钮 ---- se♦
停止按钮 ---- sa♦
电压表转换开关 ---- v.
电流表转换开关 ---------- m..
分组开关 ---- gr.
不带 0 位的分接变换器 -- -- st-♦
带 0 位的分接变换器 -- -- st0-♦

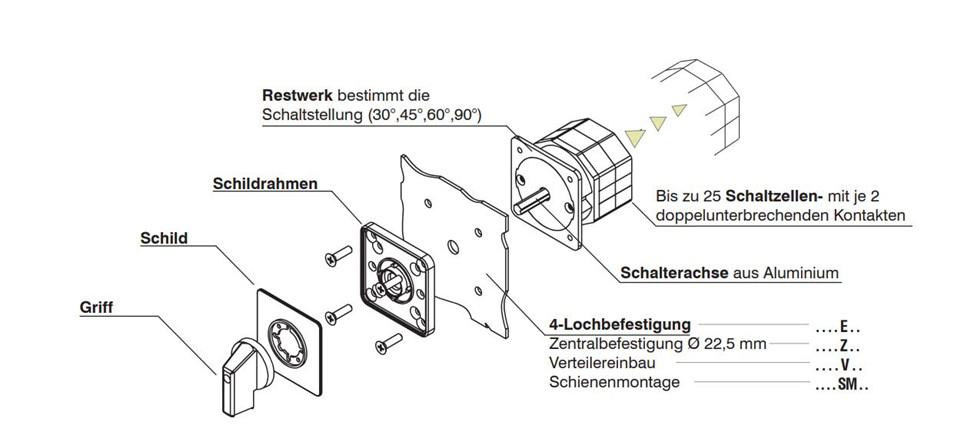

产品结构与细节
剩余运动决定切换位置（30°、45°、60°、90°）。
屏蔽框
防护罩
手柄
25 个开关单元 - 每个单元有 2 个双断开触点
开关轴由铝制成
4 孔安装。. . . e . .
中央紧固件 ø 22.5 mm. . . . z . .
歧管安装 . . . . v . .
导轨安装 . . . sm . .
技术参数
产地：奥地利
连接横截面
实心或绞合：1 至 2.5 mm2
细绞线：0.75 至 2.5 mm2
带卡套的细绞线：0.75 至 1.5 mm2
每个端子可夹紧的导线：2
夹紧螺钉：m 3.5
拧紧扭矩：0.8 至 1.4 nm； 7 至 12 lb.inch
短路保护
max 保险丝，gl (gg)︰ 20 a
额定短时耐受电流（1 秒电流）：250 a
额定短路电流：10 kaeff
负载持续时间 3 秒：100 a；10 秒：60 a
数值仅适用于已 30 秒：35 a
触点闭合 60 秒：25 a
使用 ac 时的功率损耗21：20 a
每极：0.5 w
切换电容性负载
max分断能力高达 500 v：140 a

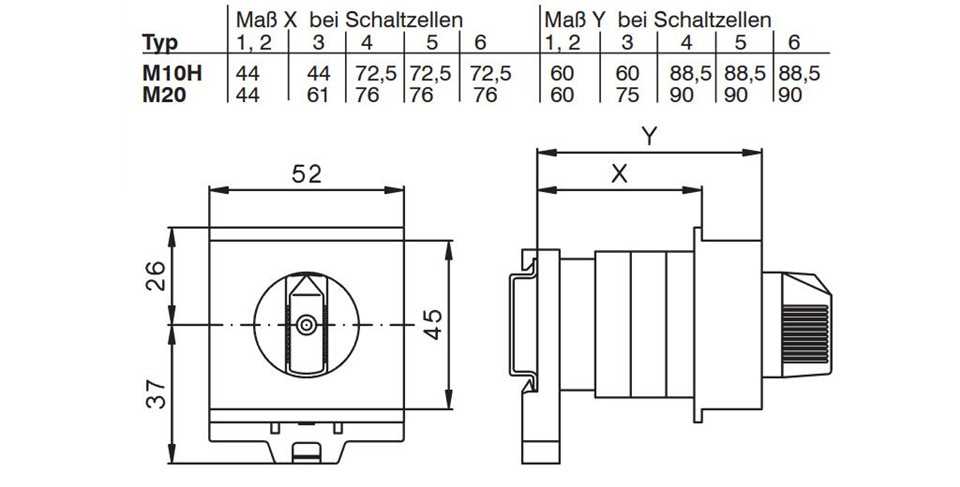

产品尺寸
产品应用
家庭、商业、工业用电设备、电源分配、短路保护、过载保护、灯光控制、电器开关、定时控制等
