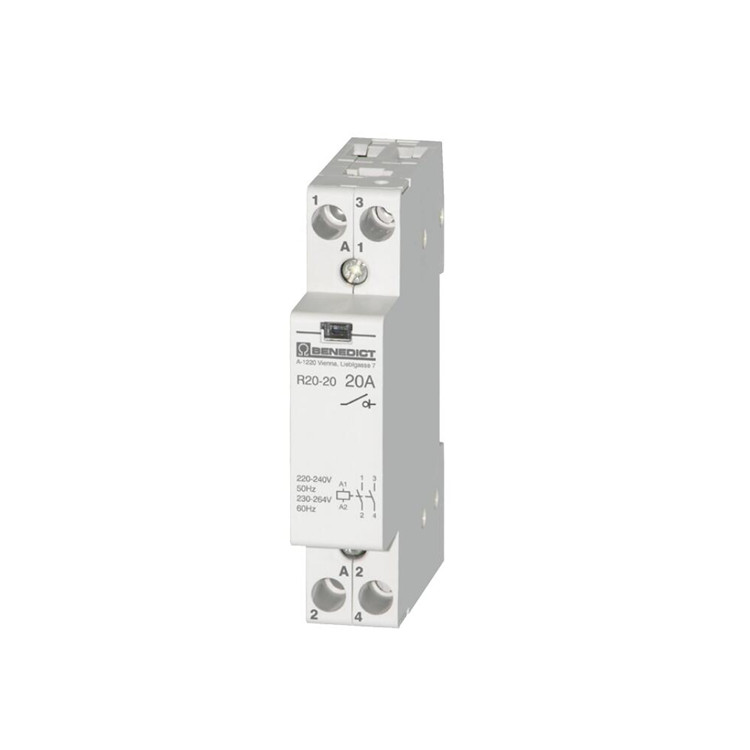

benedict保护器r20-加拿大28

‌安装保护器是为了保护电器设备免受电压异常或电流异常的损害，确保用电保障性。保护器是一种专设计用来在电器遭遇瞬间高电压或电流异常情况下启动内部保护装置的智能设备，它可以分为家用保护器和机械保护器两大类，根据不同的需求选择相应的保护器

额定频率 50/60 hz

max开关过电压 < 4 kv

额定运行模式 连续运行

适用于中性点接地的网络

过电压类别 i 至 iii

污染等级 3（工业标准）： uimp = 4 kv

产地：奥地利

主要开关元件

额定绝缘电压 u_i：440 v~

额定工作电压 u_e：440 v~

允许开关频率 z ac1, ac3：300 1/h

机械 使用寿命：1 s x 10⁶

使用类别 ac1 / ac7a 切换电阻负载

额定工作电流 i_e（=i_th）（60 ℃ 时断开）：20 a

开关元件使用寿命：0.1 s x 10⁶

min开关电压：24/100 v/ma

短时耐受电流 10 s 电流：72 a

i_e/ac1 时每极功率损耗：2 w

使用类别 ac2 和 ac3 / ac7b 三相电机的切换

两极电机 230 v：1.1 kw

开关元件使用寿命：0.15 s x 10⁶

电磁线圈功率

交流操作 开启：7 至 9 va

保持：2.2 至 4.2 va；0.8 至 1.6 w

电磁线圈的工作范围

以 u_s 的倍数表示-40 至 40 ℃：0.85 至 1.1

允许环境温度

开式：-40 至 60 ℃

封装：-40 至 40 ℃

储存：-50 至 90 ℃

短路保护

1" gl (gg) 型保险丝：35 a

额定短路电流 “r”：3 ka；“iq” 3 ka

控制电压 u_s ±10 % 时的开关时间

合闸延时：7 至 16 ms

打开延迟：6 至 12 ms

电弧持续时间：10 至 15 ms

连接截面

导线实心或绞合：1.5 至 10 mm²

细绞合：1.5 至 6 mm²

带卡套的细绞导线：1.5 至 6 mm²

每个端子的可夹导体数量：1

线圈实心或绞合：0.75 至 2.5 mm²

细绞合：0.5 至 2.5 mm²

带卡套的细绞线：0.5 至 1.5 mm²

每个端子的可夹导体数量：1

适用于中性点接地的网络
