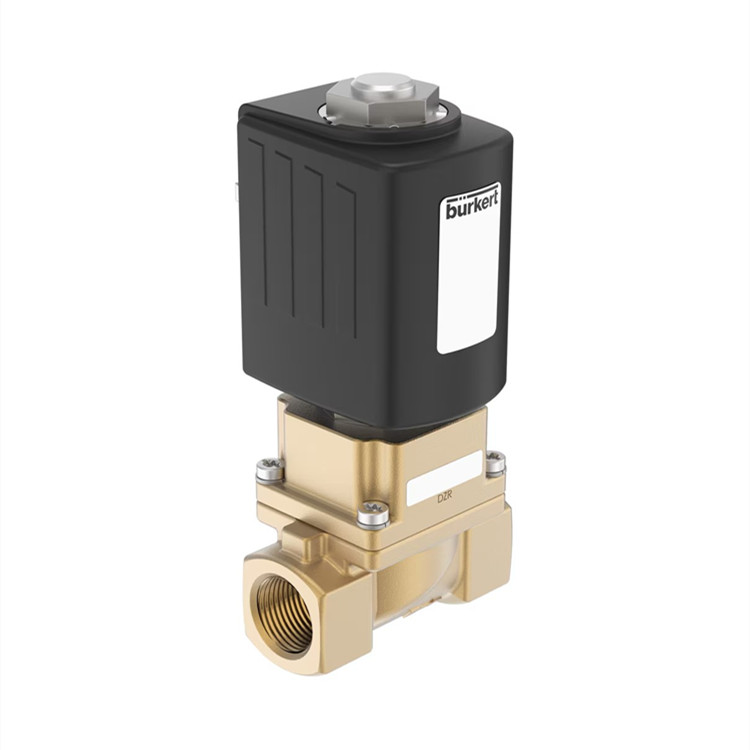

产品介绍
6407 阀门是一种伺服控制活塞阀。先导阀和活塞的固定耦合使阀门可以在无压差的情况下打开。作为一种活塞阀，6407 型特别适用于气体和蒸汽以及工作温度低于 0℃ 的液体。旋塞和芯导管焊接在一起，提高了压力和泄漏的安全性。根据不同的应用，可提供不同的密封材料组合。线圈采用高度耐化学腐蚀的环氧树脂模压成型。为降低运行时的电能消耗，可提供采用双线圈技术的带集成 “踢落”（kd）电子装置的线圈。与符合 din en 175301-803 form a 标准的插头配合使用，阀门的防护等级达到 ip65。
性能特点
公称尺寸 dn50 以下的伺服控制活塞阀
通过牢固耦合的活塞系统实现安全开启，无压差
抗震的包覆成型线圈系统
防爆型
采用踢落式设计的双线圈节能技术

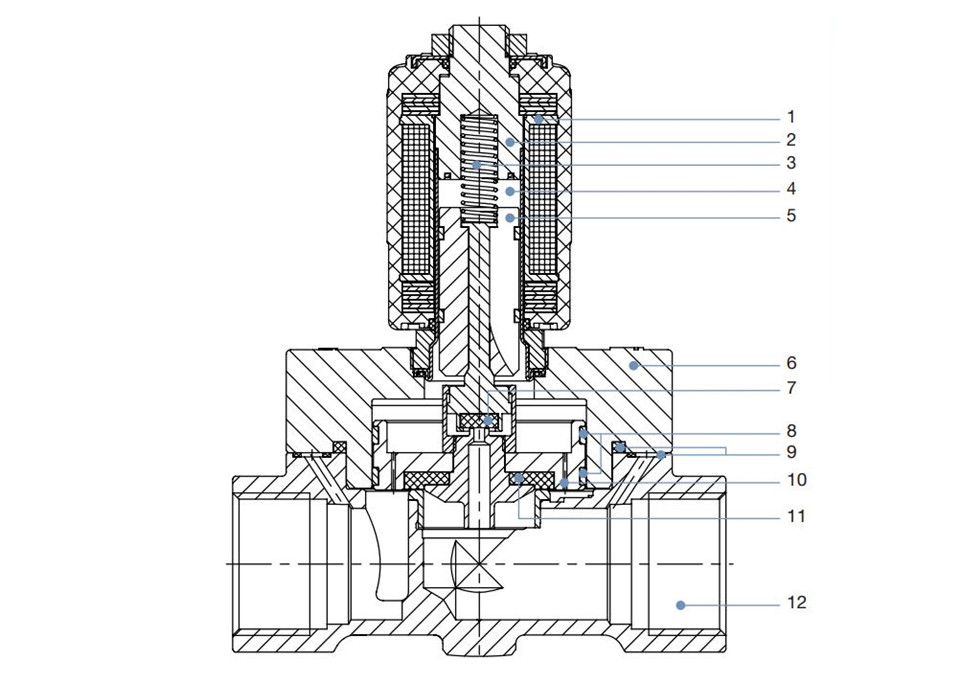

产品结构与细节
1 卷环氧树脂
2 塞子 不锈钢 1.4113/434
3 弹簧 不锈钢 1.4310/301
4 导芯管 不锈钢 1.4303/305/308
5 核心不锈钢 1.4113/434
6 黄铜盖
7 密封件 ptfe
8 活塞环 聚四氟乙烯
9 石墨密封环
10 活塞 黄铜
11 活塞密封件 ptfe
12 阀体 黄铜
可选功能与配件
- 2518 型电缆插头，插头形式 a，符合 din en 175301-803 标准
无接线 (ac/dc) 0 至 250 v ac/dc订购号：314802
带 led (ac/dc) 12 至 24 v ac/dc订购号：314812
带 led 和变阻器 (ac/dc) 12 至 24 v ac/dc订购号：314820
带整流器、led 和变阻器 12 至 24 v ac/dc订购号：314816
- 符合 din en 175301-803 标准的 2509 型电缆插头，插头形式 a
无接线 0 至 250 v ac/dc订购号：137943
防爆电缆接头，黄铜镀镍，6 至 13 mm订购号：773278
防爆电缆接头, 聚酰胺, 7 至 13 mm订购号：773277
套件 sc02-ac10：专用扳手，维修说明订购号：293488
技术参数
产地：德国
密封件：聚四氟乙烯/石墨
外壳：黄铜
线圈：环氧树脂
公称尺寸：dn 13 至 dn 50
电路功能：a
电磁线圈的绝热等级：环氧线圈等级 h
占空比%：连续运行时占空比为 100，起落线圈max每分钟 6 次开关操作
工作电压：24 v/dc、24 v/50hz、24 v/60 hz、110 v/50hz、120 v/60hz、230 v/50hz、240 v/60 hz（其他电压可根据要求提供）
电压公差：± 10 %
工作介质：中性气体和液体（如压缩空气、水、液压油、热水和蒸汽）
标准型号介质温度
ptfe 石墨：-40 至 150 ℃
ptfe fkm：-10 至 120 ℃
蒸汽型介质温度
ptfe 石墨：0 至 150 ℃ （根据要求，ac 12/13 瓦为 180 ℃）
ptfe fkm：0 至 120 ℃
atex/iecex 版本：-10 至 90 ℃
粘度：max 21 mm2/s (21 cst)
电缆连接：g ½、g ¾、g 1、g 1 ¼、g 1 ½、g 2、g 2 ½；npt ½、npt ¾、npt 1、npt 1 ¼、npt 1 ½、npt 2
防护等级：ip65，带电缆插头
安装位置：任意，执行器朝上安装
标准型号环境温度
ptfe 石墨：-40 至 45 ℃
ptfe fkm：-10 至 55 ℃
蒸汽型环境温度
ptfe 石墨：0 至 45 ℃ （根据要求 55 ℃）
ptfe fkm：0 至 55 ℃
atex/iecex 版本：-10 至 40 ℃

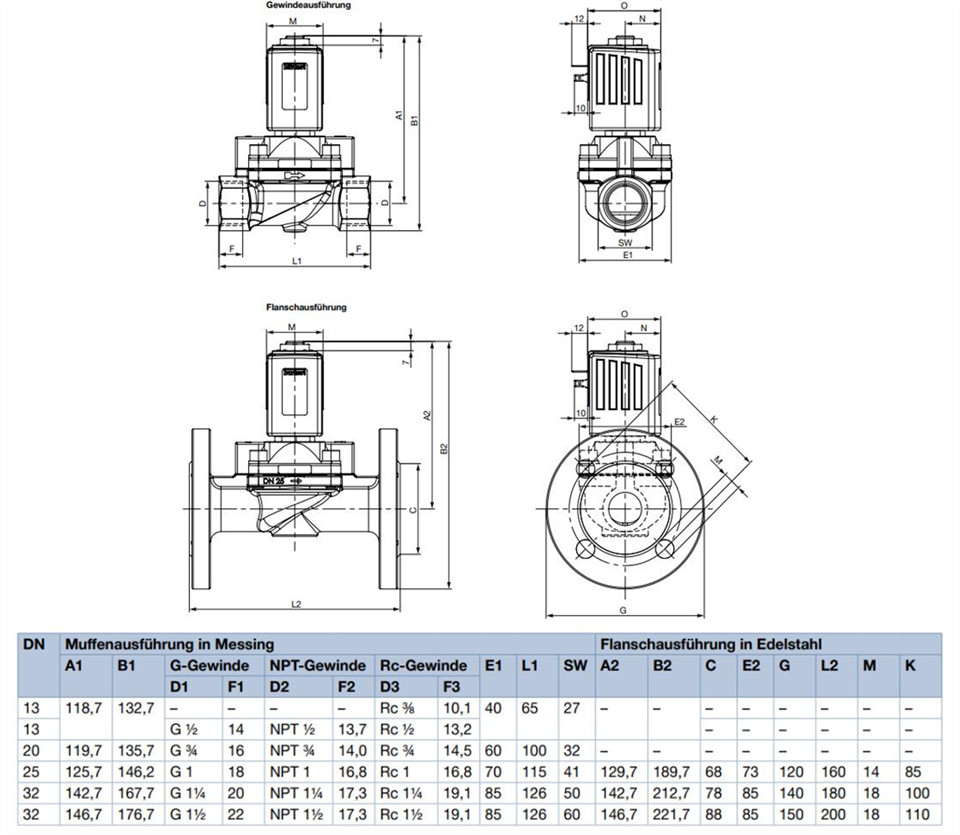

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
