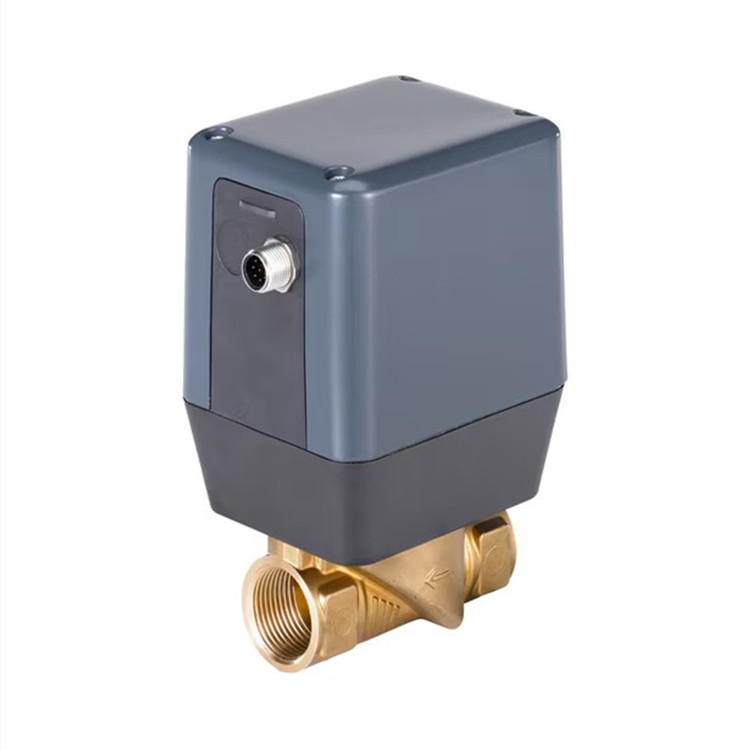

产品介绍
3285 型直动式电动阀适用于封闭式或开放式控制回路中的液体和气体配料。阀门由步进电机驱动。集成的电子元件使工艺集成更加容易，无需额外的控制模块。电机不需要任何能量来维持特定的阀门开度。这一特性可大大降低系统的能耗要求，使系统更加有效率。3285 型有标准 on/off 或比例阀、集成定位器的变体和集成过程控制器的变体。
性能特点
执行器不与介质接触
控制范围大，响应时间快
耗电量低
公称连接尺寸 dn 15 至 25
标准、定位器、过程控制器

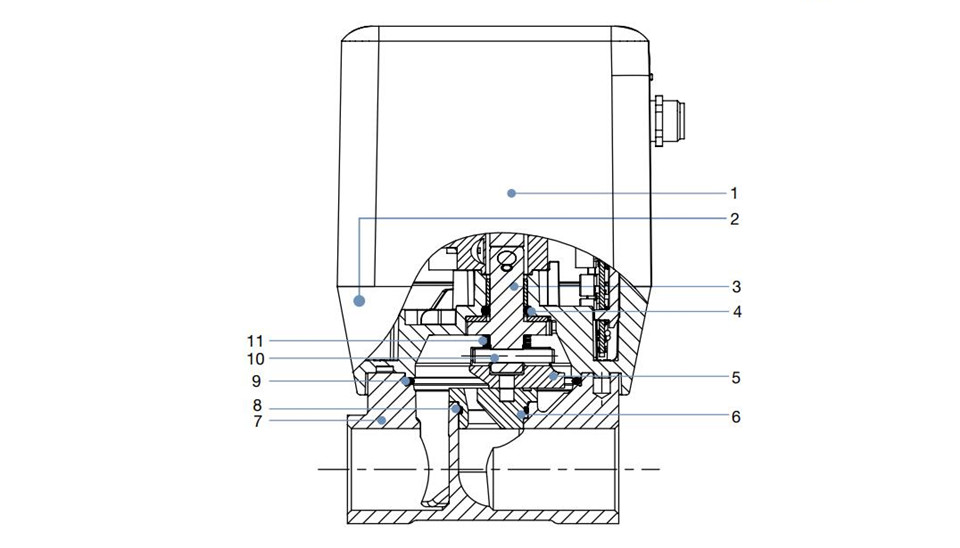

产品结构与细节
驱动装置
1 外壳盖 pc（聚碳酸酯）
2 外壳底座 pps（聚苯硫醚）
阀体
3 主轴 不锈钢 1.4404/1.4401
4 主轴密封 fkm/epdm/nbr
5 阀盘 技术陶瓷
6 阀座 技术陶瓷
7 阀体 黄铜或不锈钢 1.4408
8 o 形圈 fkm/epdm/nbr
9 o 形圈 fkm/epdm/nbr
10 平行销 不锈钢 1.4401
11 弹簧 弹簧钢/不锈钢
可选功能与配件
phoenix 2 类电源装置（1573 型），85 至 240 v ac/24 v dc，1.25 a，nec 2 类 (ul 1310)订购号：772438
用于标准导轨的电源装置（1573 型），100 至 240 v ac/24 v dc，1 a，nec 2 级 (ul 1310)订购号：772361
用于标准导轨（1573 型）的电源装置，100 至 240 v ac/24 v dc，2 a，nec 2 级 (ul 1310)订购号：772362
用于标准导轨的电源装置（1573 型），100 至 240 v ac/24 v dc，4 a订购号：772363
缓冲模块（1573 型），用于断电时的位置订购号：773440
带电缆的 m12 圆形插座，8 针，电缆长度：2 米，预装输入和输出信号电缆（用于模拟版本）订购号：919061
m12 圆形插座，带电缆，8 针，电缆长度：2 米，用于输入和输出信号的预制屏蔽电缆（用于模拟版本）订购号：918991
m12 屏蔽电缆，5 针，电缆长度：2 米，预制屏蔽电缆，用于输入信号过程实际值（仅适用于带模拟/数字过程控制器的型号）订购号：559177
bürkert 8920 型通讯器软件
büs 适配器，m12 插座，8 针转 m12 插头，5 针（用于 büs 棒连接）订购号：773286
usb büs 接口套件 1（8923 型），用于连接 bürkert communicator 软件：包括连接电缆（m12 和微型 usb）、带集成终端电阻器的数据棒、电源和软件订购号：772426
用于连接 bürkert communicator 软件的 usb büs 接口套件 2（8923 型）：包括 büs 棒、连接 m12 插头的连接电缆、用于 büs 服务接口和 y 型分配器的 m12 至 micro usb 连接电缆，电缆长度：0.7 m订购号：772551
技术参数
产地：德国
密封圈：用于液体的 nbr；用于液体和特殊气体（如氨气、乙炔）的 epdm；用于中性气体的 fkm
阀体：黄铜或不锈钢
公称连接尺寸：dn 15 至 dn 25, nps ½ 至 1
流向：过阀座
类型：盘式开关阀；盘式控制阀
重量：~0.8 kg (dn 8) 至 1.5 kg (dn 25)
控制器类型：标准开关阀、标准控制阀、定位器或过程控制器
断电时的位置：可选配电容缓冲模块
状态显示：led
位置控制死区：± 0.5 %（对应控制范围 1:100）
关闭时间：4 秒
工作压力：0 至 6 bar(g)；真空型可低至 -0.9 bar(g)（选配）
占空比%：高达 100（取决于介质和环境温度）
kvs 值：1.8 至 9.6 m³/h
工作电压：24 v/dc ±10 % （max残余纹波 10 %）
功耗：< 1 w 保持功率；max 12 w（取决于电机控制）
工作介质：中性气体、液体
epdm（密封材料）介质温度：-30 至 70 ℃
fkm、nbr（密封材料）介质温度：0 至 70 ℃
粘度：max 80 mm²/s (cst)
管路连接 螺纹连接：g (en iso 228-1)；npt (asme b 1.20.1)
标准信号（模拟） 设定点：0/4 至 20 ma、0 至 5/10 v 和数字输入
现场总线（数字）：bürkert 系统总线 (büs)；canopen（选项）
edip：通过 bürkert 系统总线 (büs) 与 edip 平台集成的现场设备
防护等级：ip50

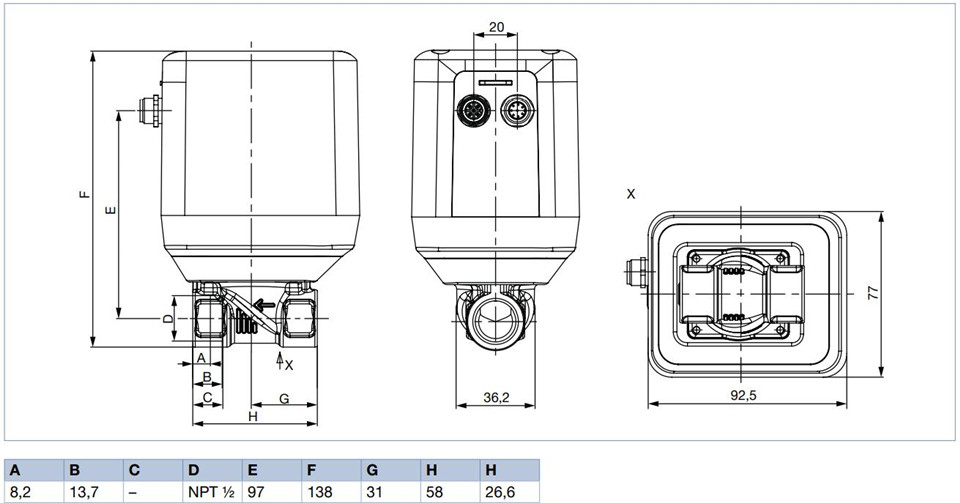

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
