‌凸轮开关是利用凸轮机构控制回路开路或闭路接触的控制用操作开关‌。它通过扭转操作手柄实现凸轮转动触点的开闭，广泛应用于工业和建筑领域的操作面板和控制台中。凸轮开关的工作原理基于凸轮机构，通过转动旋钮或轴杆调高或调低通过触点的电阻，围绕中央转子做圆形旋转来实现电路的控制。它可以停止在多个不同的操作位置，打开或关闭不同的电路，通过调整电路的电阻参数值来满足需求。这种设计使得凸轮开关成为传统拨动开关或滑动开关的理想替代品

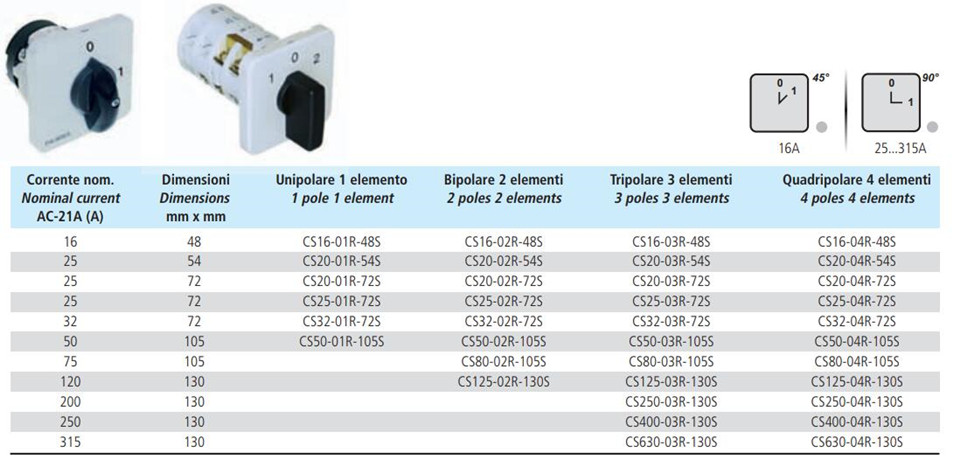

用于开关、插入和启动带有电感或电阻负载的电路，额定电流从 5 到 315 a 不等

高机械阻抗和表面电阻，尺寸稳定

模块化元件

双断口银合金强制/正断触点

清晰可辨的螺丝端子，用于带或不带接线片的导体

多种型号的装置和附件

成本效益高，使用方便

ip 防护等级符合 iec/en 60529 标准

高温潮湿环境下的运行条件

工作海拔 2,000 米

可在所有安装位置运行

指示产品的端子防护等级为 ip20

无石棉和镉塑料

多种执行机构颜色可选

运行过程中活动触点的自清洁作用延长了触点寿命

产地：意大利

额定工作电压u_e ：iec-en / ul-csa 440 v

额定绝缘电压u_i ：iec / ul-csa 440 v

额定冲击耐受电压：u_imp iec 4 kv

1 分钟测试电压：u_i 2.5 kv

工作频率/额定频率：50/60 hz

空气中额定热电流：i_th 16 a

外壳内额定热电流：i_th 16 a

单极热耗散功率：i_the 0.34 w

额定工作电流 i_e

ac-1 非电感或弱电感负载：690 v 16 a (400v)

ac-21a 中等过载情况下的阻性负载运行：690 v 16 a (400v)

额定负载/额定功率

ac-23a 电机或其他高感性负载的切换：230 v 4 kw

频繁切换电机或其他高感性负载：400v 5.5 kw

ac-3 鼠笼式电机：电机运行时的启动和停止：230 v 2.2 kw

鼠笼式电机：启动和停止运行中的电机：400 v 3 kw

额定分断能力 (ac-23a) / 额定分断能力 (ac-23a)

cos φ 0.45，当 i_e ≥ 100 a 时：230 v 120 a

cos φ 0.35，i_e ≥ 100 a：400 v 90.4 a

短路保护

熔断器额定短路电流：400/415 v 5 ka

熔断器max电流（gg/gl 型）：16 a

额定短路电流：i_cv (1s) 0.32 ka

ac-15 电磁负载 / 控制交流电磁负载：300 a

符合标准：iec/en 60947-3

工业、建筑、操作面板、控制台等
