产品介绍

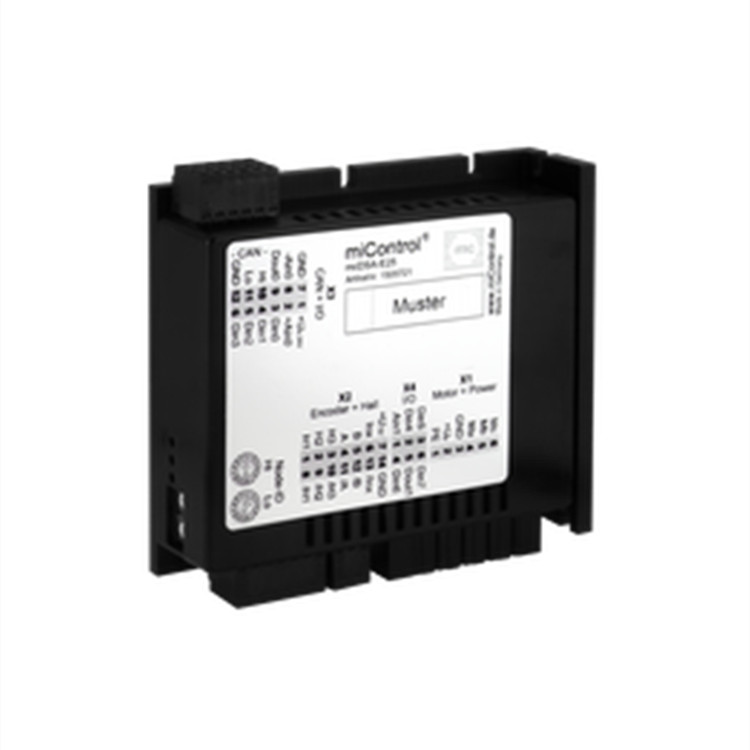

e25 控制器设计用于内部和外部换向电子装置。具有速度控制器功能和标准 canopen 总线通信模块。该电机控制器可控制整流无刷和有刷直流电机。
性能特点
电机控制高达 100a
can 接口（ds301 协议、ds402 设备配置文件）
集成数字输入
集成数字输出
集成模拟输入
过压和欠压保护
过温保护
借助 3 个 led 指示灯（电源、状态、错误）显示设备状态
用于设置设备节点 id 的十六进制开关
集成 mpu（运动处理单元），可自由编程
技术参数
产地：德国
电源电压 ue：9 至 30 v
电流消耗电子器件 @ ue=24 v：典型值70 ma
电源电压：9 至 60 v
max输出电流：100 a
连续输出电流 @ up=24 v*2：35 a
连续输出电流（max=48 v）*2：26 a
输出电压%：100 up
pwm 频率：25、32*1、50 khz
pwm 模式：对称 / 非对称
min连接电感：200 uh
电机类型
有刷电机：是
无刷电机：是
直线电机：是
步进电机：无
尺寸（长x宽x高）：111 x 100 x 30 mm
重量：380 g
安装方式：壁挂
连接器：弹簧/螺丝端子
防护等级：ip 20
温度范围：0 至 40 ℃
湿度（无冷凝）：5 至 85 %
操作元件
编码开关：是
状态 led：是
控制器周期时间
电流控制器 (curr)：125 分钟
速度控制器 (svel)：250 分钟
速度控制器 (vel)：1000, 2000*1 us
定位控制器 (pos)：1000, 2000*1 us
旋转编码器类型：增量式
信号：a,/a,b,/b,inx,/inx
max 每轨频率：500 khz
输入信号（24 v 容差）：5 v
信号类型：差分、集电极开路、单端
霍尔传感器信号：h1,/h1,h2,/h2,h3,/h3
max 每轨频率：10 khz
输入信号（24 v 容差）：5 v
信号类型：差分、集电极开路、单端
数字输入端数量：8（din0 至 7）
低开关阈值：-30 至 5 v
高开关阈值：8 至 30 v
数字输出端数量：2 (dout0 至 1)
连续输出电流：2.5 a
负载：电阻式、电感式
输出电压：电子供电电压 ue
信号类型：加开关
模拟输入端 数量：1 (ain0)
信号类型： /- 10v，12 位，差分
数字 1 (ain1)
信号类型： /- 10v，12 位，单端
can 总线协议：ds301
设备配置文件：ds402
max 波特率：1 mbit/s
can 规范：2.0b
电隔离：是
产品应用
可控制整流无刷和有刷直流电机
