winradio短波接收器wr-加拿大28

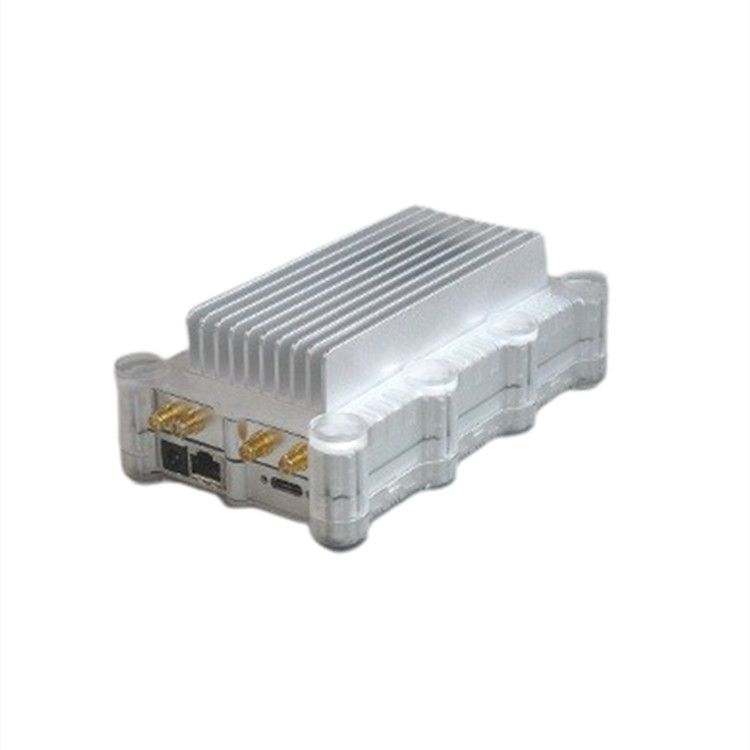

winradio wr-g65ddc “excalibur sigma ”是一款高性能、直接采样、软件定义、宽频带、二合一高频/甚高频接收机。提供两个独立且互斥的输入，每个范围一个：1 khz 至 88 mhz 和 118 mhz 至 190 mhz。内置 88/72 mhz 宽实时频谱分析仪，64 mhz 宽瞬时带宽可用于记录、解调和进一步数字处理。该接收机的性能源于其创新的直接采样数字下变频架构，以及所使用的元件和设计理念。这一切造就了高灵敏度和动态范围、高度准确和稳定的调谐以及高解调，具有广泛的应用潜力，包括许多通常在任何价格类别的接收机上都找不到的操作和仪器特性。整个 64 mhz ddc（数字下变频）带宽可用于记录和解调，是跳频分析的适配选择。三个解调器可同时接收和解码整个频带内的无线电信号。该接收器坚固耐用的前端配备了高线性度放大器，可实现强信号性能，同时提供高灵敏度。此外，还可以进行立体模拟输出。专用数据端口提供多种可能性，包括 gpio（通用 i/o）、hsp（高速数据输出）或传统 rs232 接口。接收器通过 usb 3.0 或带 poe（符合 ieee 802.3at 标准的以太网供电功能）的 1 gb 以太网 lan 端口与 windows 兼容电脑连接。要使用高带宽，可通过 usb3 进行短距离连接（3 米）。由于 g65ddce 配备了以太网插座，因此可以通过较长的以太网电缆（100 米）与计算机进行半远程连接。如果距离较远或位于繁忙或偏远的网络中，可使用网络 cso 选件。接收器具有良好的抗干扰屏蔽，因此可以在嘈杂的计算机环境中工作。它所需的功率小于 12 瓦。在通过局域网接口连接时，由于内置 poe 功能，接收器可通过较长的以太网电缆连接进行操作和供电。

1 khz 至 88 mhz 和 118 mhz 至 190 mhz 频率范围

直接采样

数字下变频

16 位 210 msps a/d 转换器

88/72 mhz 宽实时频谱分析仪

64 mhz 记录和处理带宽

可用于相干应用

连续可调滤波器带宽，低至 1 hz

瀑布式显示功能和音频频谱分析仪

音频和中频记录与回放

带预缓冲的记录功能

ip3（ 40 dbm typ.）

高灵敏度（噪声系数 6 db）

广动态范围（111 db）

强频率稳定性（0.1 ppm）

用户可配置的预选滤波器

测试和测量功能

提供网络版应用软件

usb 3.0 和 1 gb 以太网（带 poe）数据接口

多种数据和信号 hw 选项

通过 bit 和热管理进行自诊断

可选外部参考时钟输入和输出、相干时钟输入、1pps 脉冲输入以及 fpga 接口，可用于相干系统配置

可选低噪声前置放大器

产地：美国

接收器类型：直接采样、数字下变频软件定义接收器；具有两个独立且互斥的输入，每个量程一个

范围 1频率：1 khz 至 88 mhz

范围 2频率：118 mhz 至 190 mhz

调谐分辨率：1 赫兹

模式：am、ams、lsb、usb、dsb、isb、cw、fmn、fsk、udm（用户定义模式）、drm 模式（可选）

范围 1：1 khz 至 88 mhz

图像：典型值 100 db（频率范围 1-35 mhz）；>85 db（频率范围 35-88 mhz）

p1db：-3 dbm（前置放大器关闭）；-13 dbm（前置放大器打开）

ip3： 40 dbm typ.（前置放大器关闭）； 28 dbm typ.（前置放大器打开）

输入损坏电平： 30 dbm

sfdr：111 db typ. (preamp off)；109 db typ. (preamp on)

噪声系数：16 db typ.（前置放大器关闭）；9 db typ.（前置放大器打开）

mds：-128 dbm typ. 10 mhz，500 hz bw（前置放大器关闭）；-135 dbm typ. 10 mhz，500 hz bw（前置放大器打开）

预选滤波器组：18 个滤波器，可在自动或手动模式下使用

hpf：850 khz、2.4 mhz、5.4 mhz、11.8 mhz

lpf：3.1 mhz、5.4 mhz、11.8 mhz、23.3 mhz；10 个带通，关闭 - 旁路

范围 2：118 mhz 至 190 mhz

图像抑制：>80 db（频率范围 130-185 mhz）；>60 db（频率范围 118-130 mhz）

p1db：-7 dbm（前置放大器关闭）；-17 dbm（前置放大器打开）

ip3： 21 dbm typ.（前置放大器关闭）； 7 dbm typ.（前置放大器打开）

输入损坏电平： 34 dbm

sfdr：101 db typ.（前置放大器关闭）；97 db typ.（前置放大器打开）

噪声系数：14 db typ.（前置放大器关闭）；6 db typ.（前置放大器打开）

mds：-130 dbm typ. 150 mhz，500 hz bw（前置放大器关闭）；-138 dbm typ. 150 mhz，500 hz bw（前置放大器打开）

范围 1 和范围 2 的通用规格

lo 相位噪声：-145 dbc/hz @ 10 khz

内部杂散：低于 -110 dbm

rssi 精度：2 db typ.

rssi 灵敏度：-140 dbm

处理和记录带宽

20 khz - 64 mhz（通过 usb 3.0）

在 usb 2.0 上为 20 khz - 6.4 mhz

通过 1gbps lan 时为 20 khz - 16 mhz

解调带宽（选择性）：1 hz 至 64 khz（以 1 hz 为单位连续变化）

频谱分析仪

输入频谱/瀑布图，88/72 mhz bw，2.8 khz rbw

ddc 频谱/降水，64 mhz bw，1 hz rbw

通道频谱，64 khz bw，1 hz rbw

解调音频，24 khz bw，1 hz rbw

adc：16 位，210 msps

调谐稳定性：0.1 ppm（0 至 50 ℃）

天线输入：2 x 50 ω（sma 连接器）

输出：通过 usb/lan 接口输出 24/16 位数字化 i&q 信号

接口：usb 3.0；usb 2.0；带 poe（以太网供电）的 1 gbit 以太网

自我诊断：bit（内置测试）信号和处理路径。热管理--温度监控。

电源：10 w（12 v/800 ma）或 12 w（poe - ieee 802.3at）

工作温度：0 至 55 ℃

尺寸：166 x 97 x 59 mm（6.5 x 3.8 x 2.3 英寸）

重量：811 g（28.6 盎司）

政府、军事、监视、广播监控、工业和要求苛刻的消费者应用
