winradio场强监视系统pfsl-加拿大28

直到近期，移动场强记录、监测和监视任务通常需要将几件传统设备连接成笨重而昂贵的系统。winradio pfsl-g3 系统提供了一个优雅、全集成的加拿大28的解决方案，专为移动 “驾车 ”信号覆盖范围测量、场强绘图、移动监视和其他类似调查行动而设计。pfsl-g3 系统采用集成式 gps 接收器来显示和存储测量信号的地理坐标。记录的数据包括时间、日期、纬度、经度和高度。信号电平可以 µv、dbm 或 s 单位测量，场强可以 µv/m 或 dbµv/m 显示。可显示瞬时值、峰值或平均值，并根据用户定义的时间间隔进行计算。日志内容的格式灵活，可由用户自行定义，便于将数据导入常用的地理信息系统软件包进行进一步处理。此外，还可设定不同频率的校准天线的天线系数，以实现场强的准确测量。该系统装在一个坚固耐用、便于运输的外壳中，内含控制计算机、接收器和充电电池。它可由三种电源供电：内部可充电电池、汽车 12v 直流电源插座或主电源。连接电源和车载电源插座的导线随附其中。外壳采用双风扇散热，内置保险丝可保护系统组件。gps、接收器天线和电源接口均可轻松连接。系统随附的综合软件包中包含信号处理、解调和记录功能。 winradio g315e、g39ddce 或 g69ddce 接收器是 pfsl-g3 系统的核心，可实现必要的高集成度。这些接收器可在计算机系统内部恶劣的电磁环境中工作。

便于携带

可充电电池

自动操作

内置 gps

频率范围广

信号电平或场强记录

信号解调和记录

成本低

pfsl-g315：0.009 至 1800 mhz，基于 wr-g315e 接收器

pfsl-g315/3500：0.009 至 3500 mhz，基于带有 wr-amfe-3500 频率扩展功能的 wr-g315e 接收器

pfsl-g315/8600：0.009 至 8599 mhz，基于带有 wr-amfe-8600 扩展频率的 wr-g315e 接收器

pfsl-g39：0.009 至 3500 mhz，基于 wr-g39ddce 接收器

pfsl-g39/20ghz：0.009 至 20000 mhz，基于带有 wr-20gdwc 频率扩展功能的 wr-g39ddce 接收器

pfsl-g69：0.008 至 8000 mhz，基于 wr-g69ddce 接收器

pfsl-g3xx：特定应用的定制加拿大28的解决方案

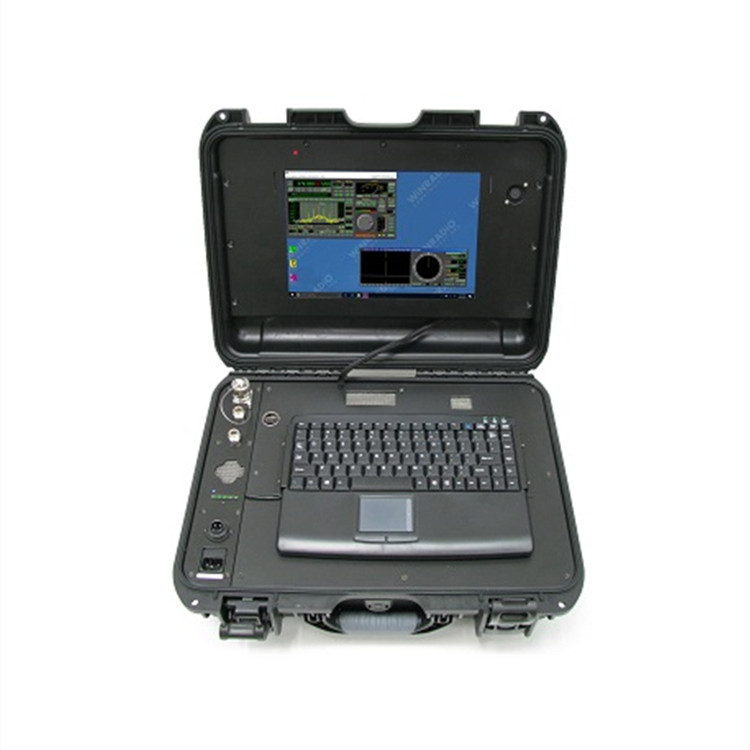

外壳内含控制计算机、接收器和充电电池

可由三种电源供电：内部可充电电池、汽车 12v 直流电源插座或主电源

连接电源和车载电源插座的导线随附其中

外壳采用双风扇散热，内置保险丝可保护系统组件

产地：美国

电脑：微软 surface pro 平板电脑

运输尺寸：560 x 440 x 360 mm

净尺寸：460 x 330 x 165 mm

发货重量：18 kg

净重：11 kg

接收器：wr-g69ddce

系统要求：2.4 ghz 四核 cpu 或更快主频的电脑；usb 3.0 或以太网插座；windows 10 或 11

频率范围 1：8 khz 至 80 mhz（直接采样）

频率范围 2：43 mhz 至 8 ghz（超外差）

调谐分辨率：1 hz

模式：am、ams、lsb、usb、dsb、isb、cw、fmn、fmw、fsk、udm（用户定义模式）、drm 模式（可选）

内部杂散：低于 -100 dbm

rssi 精度：2 db typ.

rssi 灵敏度：-140 dbm

处理和记录带宽：在 usb 3.0 上为 20 khz 至 32 mhz；在 usb 2.0 上为 20 khz 至 6.4 mhz；在 1gbps lan 上为 20 khz 至 16 mhz

解调带宽（选择性）：1 hz 至 320 khz（以 1 hz 为单位连续变化）

adc：16 位，200 msps

调谐稳定性：0.1 ppm（0 至 50 ℃）

天线输入：2 x 50 ω（sma 连接器）

输出：通过 usb/lan 接口输出 24/16 位数字化 i&q 信号

接口：usb 3.0；usb 2.0；带 poe（以太网供电）的 1 gbit 以太网

自我诊断：bit（内置测试）信号和处理路径。热管理--温度监控

电源：16 w（12 v/1.33 a）或 20 w（poe - ieee 802.3at）

工作温度：0 至 50 ℃（使用 12v psu 和通过 poe，带 /lp hw 选件）

移动 “驾车 ”信号覆盖范围测量、场强绘图、移动监视和其他类似调查行动

应急服务提供商、通信提供商、公共防护、国土保障、执法和国防机构
