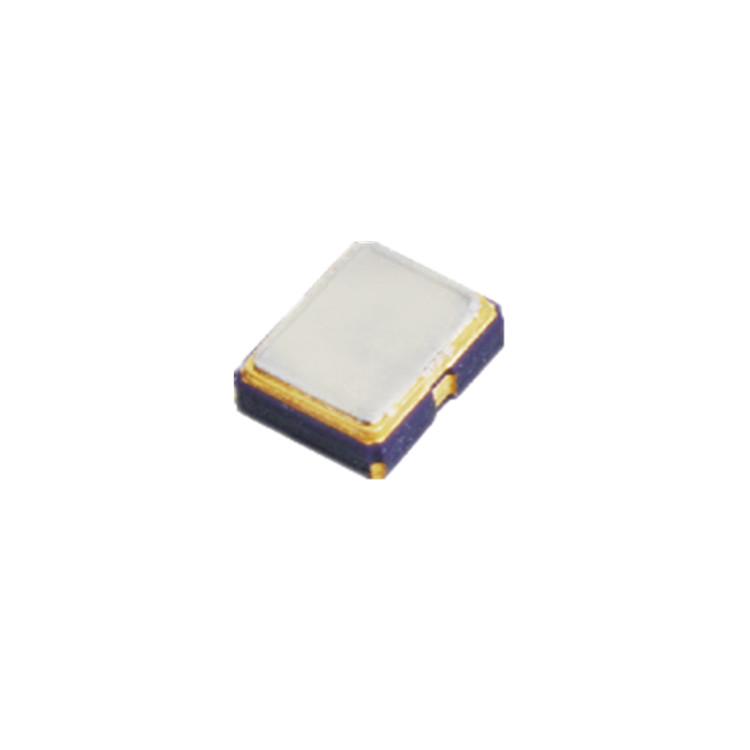

产品介绍
vc-tcxo是在温度补偿晶体振荡器（tcxo）的基础上增加了电压控制功能。它内置了温度传感器和补偿电路，能够实时监测晶振内部温度的变化，并通过补偿电路调整晶振的频率输出，以减小温度波动对频率稳定性的影响。同时，vc-tcxo还允许外部通过电压信号调整晶振的输出频率，从而实现更宽范围的频率调整。
性能特点
- 压控温度补偿晶体振荡器
- 高的频率稳定性和低相位噪声
- 0x3.2x1.6 毫米表面贴装外壳
- 符合指令 2002/95/ec（rohs）
- 通过 aec-q200 认证
- 湿度灵敏度级别：1
技术参数
产地：美国
标称频率，fo：16.368000 mhz
存储温度范围：-55°c至 125c
工作温度范围：-40°c 至 85°c
电源电压，vdd：3.3v /-5%
电源电流，idd：6.0 ma max
控制电压，vcon：1.5 /- 1.0v
回流焊后的频率公差（vcon=1.5v）： /-2.0 ppm @ 25°c /-3c
频率稳定性
a.vs.t温度(-40~85°c)： /- 0.5 ppm 参考至 25°c
b.与 15pf /-10% 的负载变化有关： /-0.2 ppm
c.与电源电压变化 vdd /-5% 有关： /-0.3 ppm
vcon 频率控制范围（1.5 /-1.0 v）： /-7 ppm min
vcon 输入阻抗：100 kohm min
输出波形：cmos
负载：15pf
“0 "电平：0.33v max
“1 "电平：2.97v min
上升时间（10% -> 90% 最终射频电平，单位 vp-p）：6.0 nsec max.
下降时间（90% -> 最终射频电平的 10%，单位 vp-p）：6.0 nsec max.
占空比：45%~55%
启动时间：2.0 msec max.
