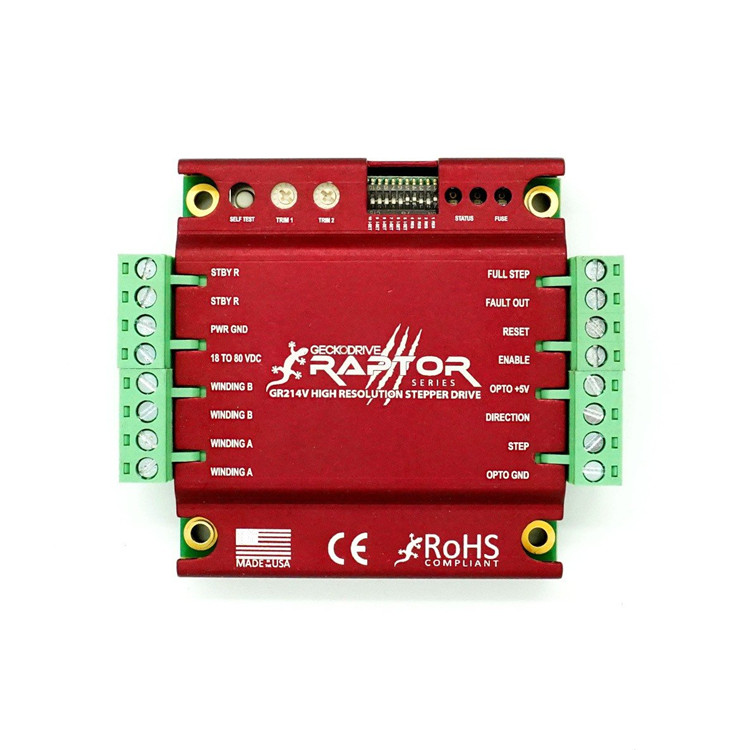

产品介绍
新型 gr214v-h 是一款几乎坚不可摧的高分辨率步进电机控制器，可实现高达 256 个微步（每转 51,200 个脉冲），输出功率可达 80 vdc 和 8.2 a。它采用新型 raptor 功率包，在不牺牲任何扭矩的情况下，运行温度可降低 30 %。由于采用了我们专有的一阶和二阶阻尼算法，电机运动保持平稳，用户无需进行任何调整。
性能特点
运行更低温 rev9 升级版可将硬盘发热降低 30 %，使散热器设计更加紧凑
短路保护功能使 gr214v 几乎坚不可摧，用户可更换的保险丝可防止发生灾难性故障
十四种可选分辨率，从半步到 256 微步，均为二进制和十进制
大功率运行，适用于 nema 8 - 42 电机
快速故障排除，按钮式自检可快速进行现场错误诊断，led 闪烁代码可用于错误报告
独立轴待机调整。使用板上拨杆或外部电阻器调节待机电流，允许每个轴根据负载和占空比设置不同的待机电流
下一代多频带共振补偿使电机在任何速度下都能平稳运行，没有振动
光隔离全步进输出可在电机上的每个全步进位置发出脉冲
子微步，在每个微步之间进行插值，并提高分辨率，从而在所有速度下都能实现平滑运动
高速时变形为全步进，在高速时可增加高达 30 % 的电机扭矩输出
自动低速平滑补偿意味着 gr214v 可在通电后立即平稳运行电机
光隔离输入和输出，确保不会产生噪音，并保护驱动器免受输入峰值的影响
与已停产的 im805 和 im483 在外形、安装和功能上兼容，可实现快速技术升级
提供垂直或水平连接器，gr214v 可适应大多数空间限制
三年保修服务，保持正常运行
技术参数
产地：美国
输入电压：18 至 80 v
输出电流：7 a
连续输入正向电流：25 ma
输入正向电流峰值：50 ma
输入正向电压：1.45 至 1.7 v
输入反向击穿电压：5.0 v
输出电流：8 ma
连续输入正向电流：60 ma
输入正向电流峰值：1.0 a
输入正向电压：1.25 至 1.55 v
输入反向击穿电压：6.0 v
集电极连续电流：150 ma
集电极-发射极击穿电压：70 至 100 v
直流输出电流：100 ma

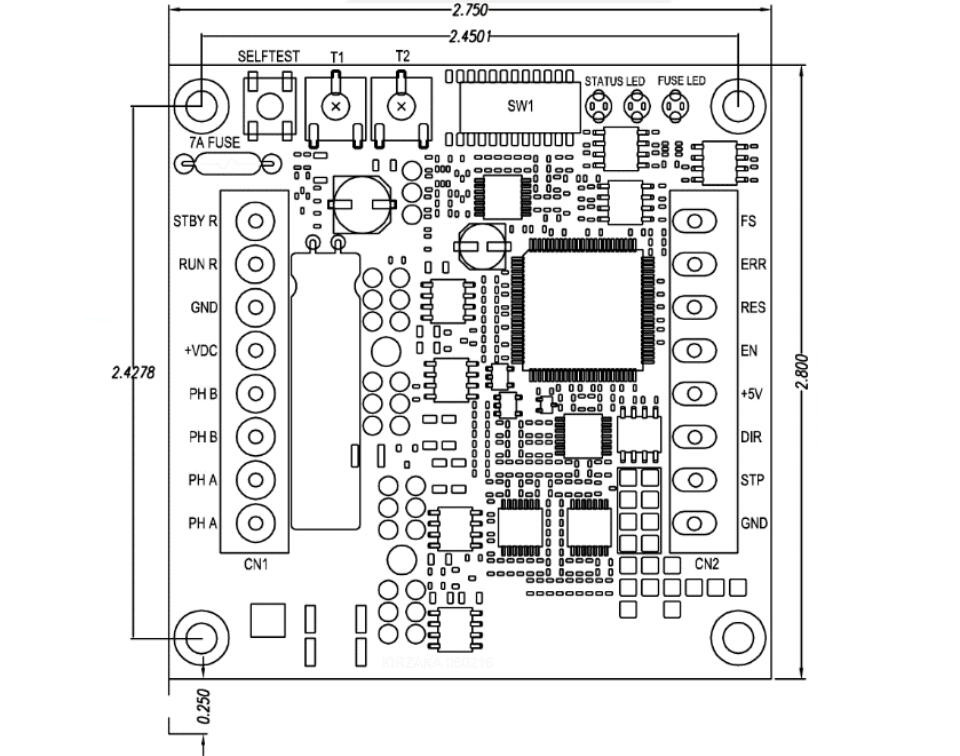

产品尺寸
产品应用
加工、数控制造、测试、3d 打印、定格动画等行业
