产品介绍

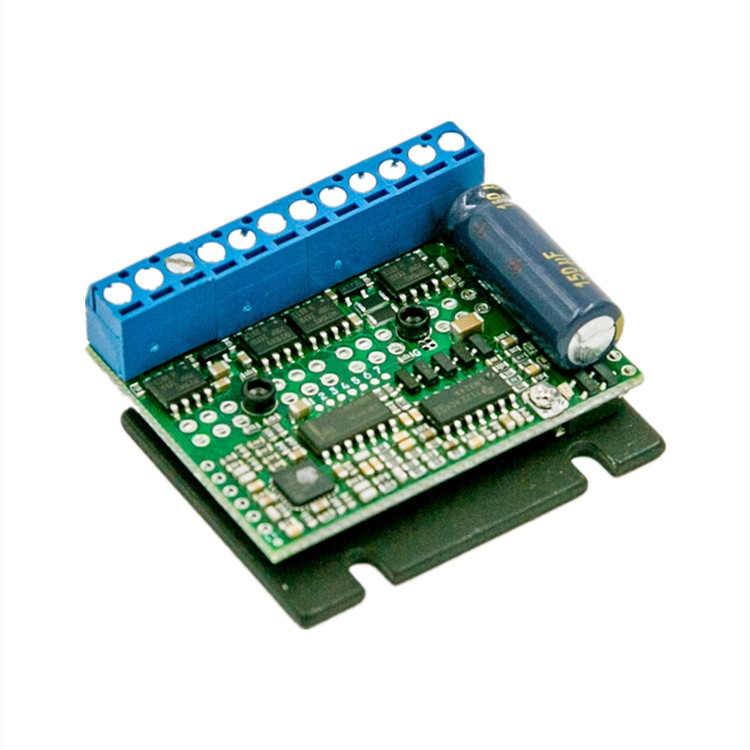

g251x 是我们受欢迎的产品，适用于中小型步进应用。g251x 带有便于用户接线的 3.5 毫米接线端子，是业余爱好者和 oem 的适配选择。它体积小（仅 1.65“ x 1.3” x 0.585"），是小型平台 cnc 机床、3d 打印机或任何中小功率自动化应用的适配之选。g251x 原生分辨率为 10 微步，不需要高输入频率即可高速运行，但其分辨率足以达到大多数步进电机的精度（一个全步的 /- 5%）。可调节的低速平滑性微调器可对低端电机的非线性进行补偿，而中频谐振补偿则可确保在中频衰减区域输出可靠的扭矩。全步进变形是 geckodrive 产品自有的功能，可在每秒 4 - 6 转之间将电机转换为全步进电机。利用这一功能无需更改软件，也不会牺牲精度。与不变形的驱动器相比，其可用扭矩可提高 30 %。从小巧的 ipak mosfet 和栅极驱动器到低功耗 cpld 等高质量、效率元件，意味着驱动器消耗的静态电流低，所需的散热片少。附带的硬质阳极氧化散热片从电气上隔离了底部的 mosfet，使 g251x 可以安装在任何散热表面上。
性能特点
适用于中小型步进应用
体积小，仅 1.65 x 1.3 x 0.585"
原生分辨率为 10 微步，不需要高输入频率即可高速运行
可调节的低速平滑性微调器
全步进变形
可用扭矩提高 30 %
硬质阳极氧化散热片
可选功能与配件
g251 使用 12 位 3.5 毫米接线端子
导线规格在 16 和 26 (awg) 之间，绞合导线
不要在导线绞合处焊锡，因为这会导致导线长期疲劳，断裂
端子螺钉的扭矩不要超过 30 英寸-盎司 （0.2 nm）
技术参数
产地：美国
电源电压： 15 至 50 vdc
相电流：0 至 3.5 a
功率消耗：3.3 w 在3.5 a，50 vdc
分辨率：每满步 10 微步
输出电压：0 至 3.3 v min，0 至 5 v max
输入电流：1 ma
重量：0.45 盎司（2.5 g）
温度：0 至 75 ℃
步进脉冲速率：0 hz至 30 khz
步进脉冲宽度：1 μs/min
自动待机：设定电流的 70 %

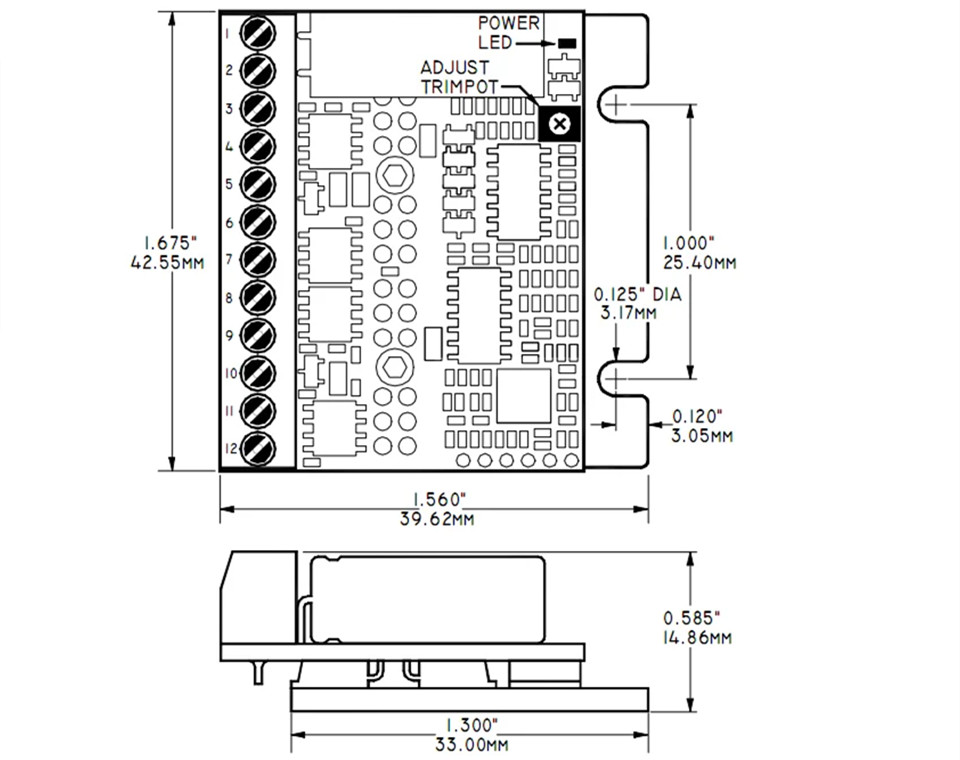

产品尺寸
产品应用
小型平台 cnc 机床、3d 打印机、中小功率自动化应用
