产品介绍

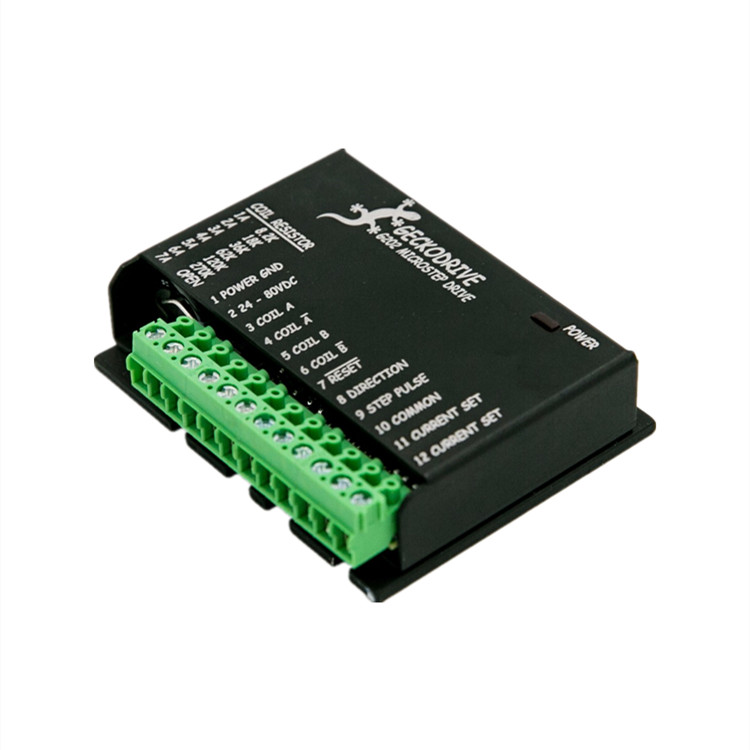

g202 使用一个两件式模块化主连接器。连接器分为两部分：端子 1 至 6（电源和电机引线）和端子 7 至 12（控制接口）。将连接器本体向上拉，脱离 g201 上的配对接头针脚，即可分别取下这两个连接器。要将 g202 安装到散热器或机箱上，须先拆下连接器。通过安装 g901 阶跃脉冲倍增器板，可将 g202 转换为 g212。取下驱动器的盖子，然后用一把小尖嘴钳将光电隔离器从插座中取出。将 g901 板插入该插座，然后重新盖上盖子。
性能特点
本机分辨率10 ustep（2000 ppr）
额定功率80 vdc，7 a
金属处理阳极氧化底座和外壳
保修三年零件和人工保修
技术参数
产地：美国
电源电压：24 至 80 vdc
相电流：1 至 7 a和 0.3 至 2 a（2 个范围）
自动电流降低：设定电流的 33 %，后一个阶跃脉冲后 1 秒
尺寸（宽×深×高）：3.125 × 2.5 × 0.85 英寸（79.4 × 63.5 × 21.5 mm）
安装方式：4 个 6-32 螺钉，1.75 × 2.375”（44.5 × 60 mm）
静态电流：15 毫安或更低
重量：4.5 盎司（130 g）
步进频率：0 至 200 khz
步进脉冲 “0 ”时间：0.5 us min（在下降沿步进）
步进脉冲 “1 ”时间：4.5 us min
温度范围：0 至 70 ℃
湿度：0 至 95 %（无冷凝）
方向设置：1 us min（阶跃边沿后的保持时间为 20 us min）
功率耗散：1 至 18 w（1 至 7 a）

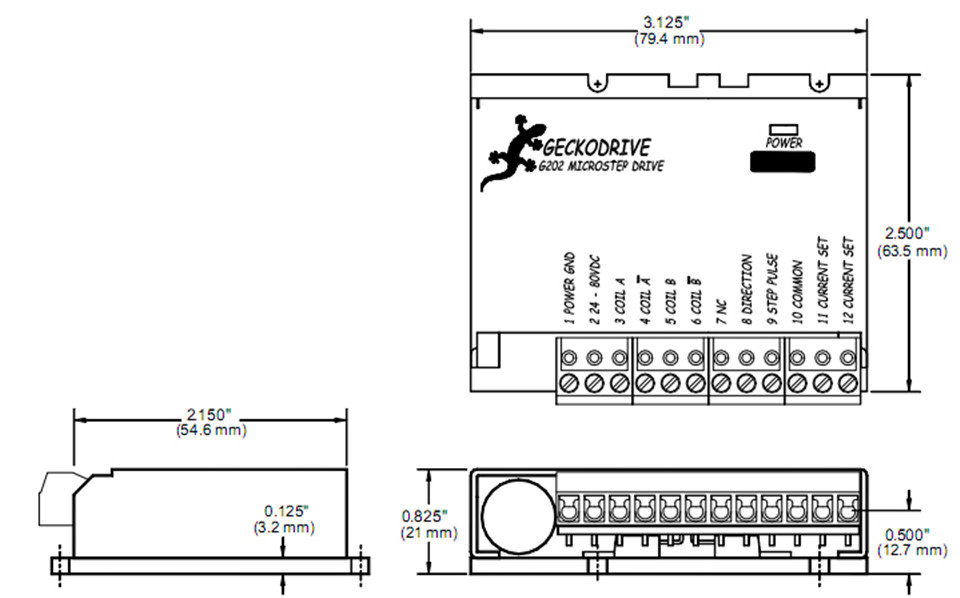

产品尺寸
产品应用
加工、数控制造、测试、3d 打印、定格动画等行业
