产品介绍
皮带驱动的线性执行器，带有双滚珠导轨（一个内部，一个外部）的设计，融合了皮带传动的灵活性与滚珠导轨的高精度，适用于多种自动化和机械应用。皮带驱动的线性执行器通过皮带将电机的旋转运动转换为直线运动。电机驱动皮带轮转动，皮带随之移动，进而带动执行器上的负载进行直线运动。同时，双滚珠导轨确保了执行器在直线运动过程中的稳定性和精度。
性能特点
- 皮带作为传动介质，具有传动平稳、噪音低的特点。
- 皮带传动能够实现长行程、高速度的直线运动。
- 皮带无需润滑，减少了维护成本。
- 内部和外部各设置一个滚珠导轨，提供了良好的支撑和引导。
- 滚珠导轨具有高精度、高刚性以及低摩擦的特性，确保了执行器的运动精度和稳定性。
双导轨设计提高了系统的负载能力和刚性。

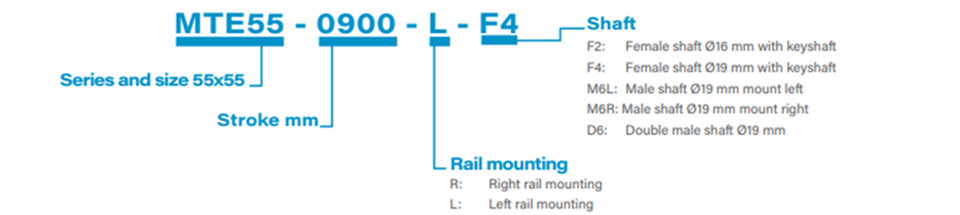

选型指南
技术参数
产地：意大利
速度max.：3米/秒。
行程长度max.：6700 mm
行程长度min.：100 mm
皮带轮传动比：每转120 mm
皮带轮齿数：24齿
皮带类型：钢增强聚氨酯atl5型，节距5 mm，宽度16 mm
转速max.：1500转/分钟。
基座重量：4.2千克(0 mm行程)
增加100毫米行程重量：0.37 kg
负载max.
fx：820 n
fy：9180 n
fz：9180 n
力矩
mx：280 nm
my：345 nm
mz：345 nm
惯性矩
铝合金型材ix：36 cm4
铝合金型材ly：45 cm4
重复精度：±0.05mm
轴向负载max.：300 nm
空载扭矩：>0.5 nm
