产品介绍
滚珠循环导引（滚珠导轨）是一种利用滚珠在导轨和滑块之间循环滚动来减小摩擦和磨损，提高运动精度和稳定性的导引方式。通过张紧在皮带轮上的带，依靠带与皮带轮之间的摩擦力来传递运动和动力。通过驱动方式（如带传动）将电机的旋转运动转化为直线运动，同时利用导引方式（如滚珠导轨）确保直线运动的精度和稳定性。
性能特点
- 结构简单，适用于两轴间距离较大的传动。
- 传动平稳，噪音低，具有过载保护作用。
- 易于实现长距离传动和变速传动。
- 摩擦系数小，能够减小能量损失和磨损，提高系统效率。
- 刚性高，能够承受较大的负载和冲击力。
- 能够实现高精度的直线位移控制，满足机械和自动化设备的需求。
- 能够承受较大的负载，适用于各种重载应用。
- 响应速度快，能够满足高速运动的要求。

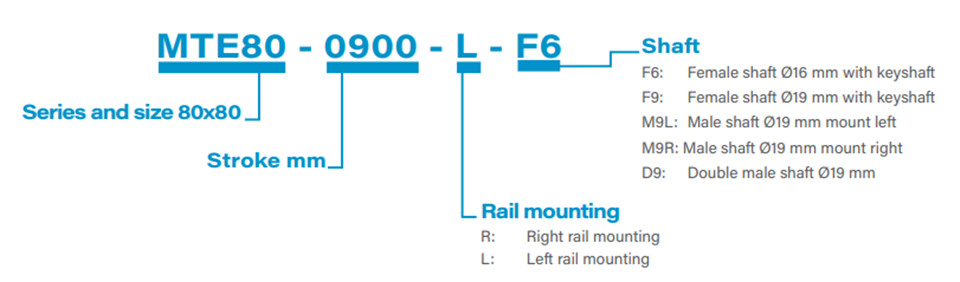

选型指南
技术参数
产地：意大利
速度max.：3米/秒
行程长度max.：6700 mm
行程长度min.：100 mm
皮带轮传动比：每转160 mm
皮带轮齿数：32齿。
皮带规格：atl5型，钢强化聚氨酯，宽度25毫米，节距5毫米。
转速max.：1000转/分钟。
基座重量：8千克(0 mm行程)，1.1千克(100 mm行程)。
负载max.
fx：1950 n
fy：17170 n
fz：17170 n
力矩
mx：527 nm
my：620 nm
mz：620 nm
惯性矩
铝合金型材ix：183cm4
铝合金型材iy：226 cm4
重复精度：±0.05 mm
轴向负载max.：300 n
空载扭矩：>0.7 nm
