产品介绍

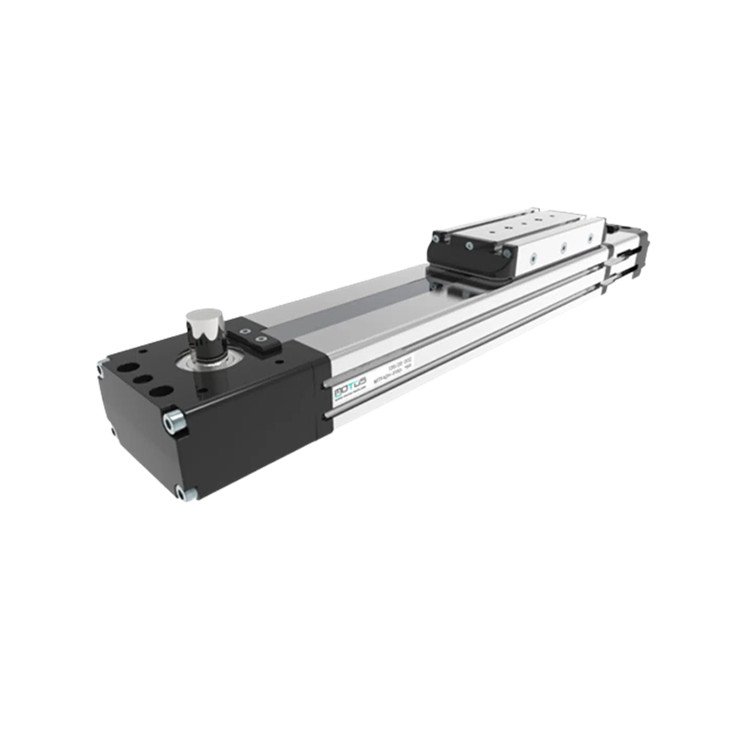

皮带驱动执行器是配备齿形带传动装置的装置，其概念简单但非常有效。这些执行器主要用于需要高动态的系统中，特别是当要移动的质量相对较小且需要高速度时。它们可以通过特定的布置实现非常长的行程，轴长可达 16 米。这些执行器的功能通常涉及将旋转运动转换为线性运动。这是通过传递运动的齿形带传动装置实现的，由一个或多个承载和引导负载的滚珠导轨支撑。
性能特点
- 带滚珠导轨的皮带驱动执行器，“扁平”版本
- 这些装置为内部组件提供更大程度的保护，可用于污染环境或存在污染风险的环境。
- 皮带驱动的线性执行器具有高生产速度。
由于尺寸紧凑且配件多样，这些装置易于安装和快速集成。
技术参数
产地：意大利
尺寸：42x75
速度max.: 3米/秒
行程长度max.: 6000 mm
行程长度min.: 100 mm
皮带轮传动比：每转130 mm
皮带轮齿数：26个齿
皮带类型：钢增强聚氨酯atl5型，节距5 mm，宽度12mm
转速max.: 1400转/分钟
版本 : h和l两种版本
基重：
h版本：0毫米行程时为2.8 kg
l版本：0毫米行程时为2.4 kg
增加100毫米行程重量：0.32 kg
负载max.（动态条件下）
fx：615 n
fy：1275 n
fz：1275 n
力矩
mx：18 nm
my：110 nm
mz：110 nm
惯性矩：
铝合金型材ix：28 cm4
铝合金型材iy：37 cm4
重复精度：±0.05mm
轴向负载max.：250 n
空载扭矩：>0.3 nm
