产品介绍
齿形带式执行器通过电机驱动齿形带，齿形带再带动滑块在导轨上直线运动。双外部滚珠导轨确保了滑块的直线运动精度和稳定性。在执行器工作时，齿形带将电机的旋转运动转化为滑块的直线运动，同时滚珠导轨保持滑块的准确导向。带双外部滚珠导轨，具有高精度、高刚性、高的效率、长寿命和易于维护等优点，广泛应用于各种需要高准确度直线运动的场合。
性能特点
- 高强度、高耐磨性和高传动精度
- 双导轨设计提高了执行器的刚性和稳定性
- 滚珠导轨具有低摩擦、高精度和长寿命的特点
- 滚珠在导轨和滑块之间循环滚动，减小了磨损和能量损失
- 齿形带与带轮之间的啮合传动，能够确保传动的平稳性和准确性
- 齿形带无需润滑，减少了维护成本

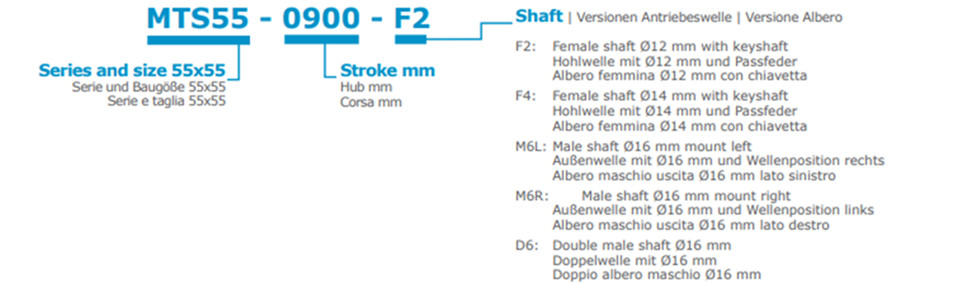

选型指南
技术参数
产地：意大利
尺寸：55x55
速度max.：3米/秒
行程长度max.：6700 mm
行程长度min.：100 mm
皮带轮传动比：每转120 mm
皮带轮齿数：24齿
皮带类型：带有钢增强聚氨酯atl 5轮廓，间隙为0，宽度为16毫米
转速max.：1500转/分钟
负载max.
fx：820n
fy：10800n
fz：10800n
力矩
mx：395 nm
my：480 nm
mz：480 nm
惯性矩(铝制型材):
ix：36 cm4
iy：45 cm4
重复精度：±0.05 mm
轴向负载max.：300 n
空载扭矩：>0.5 nm

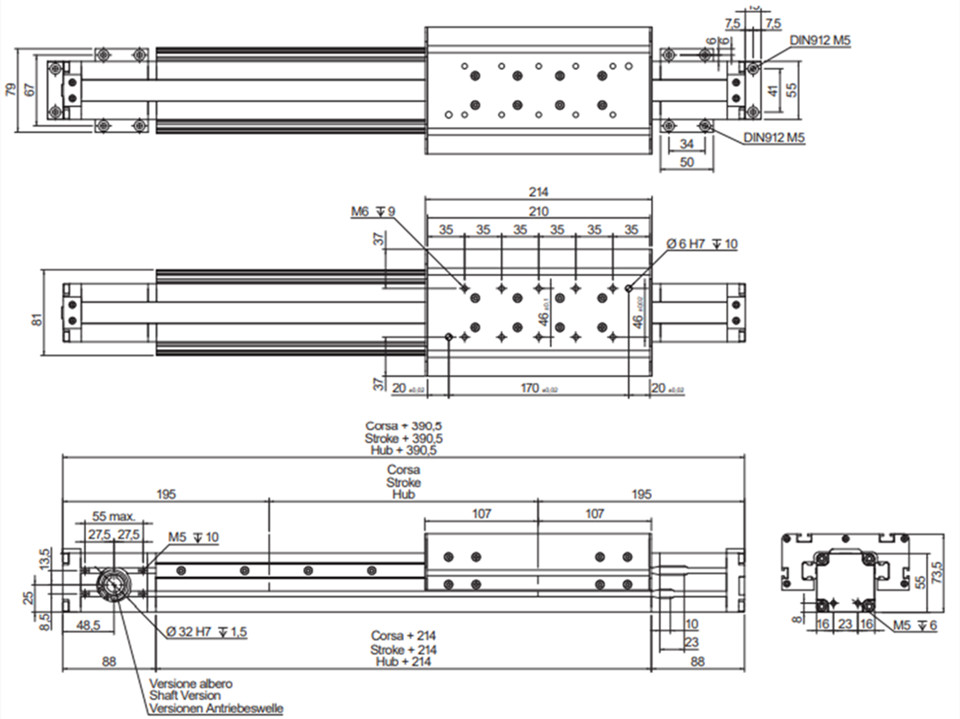

产品尺寸
