产品介绍

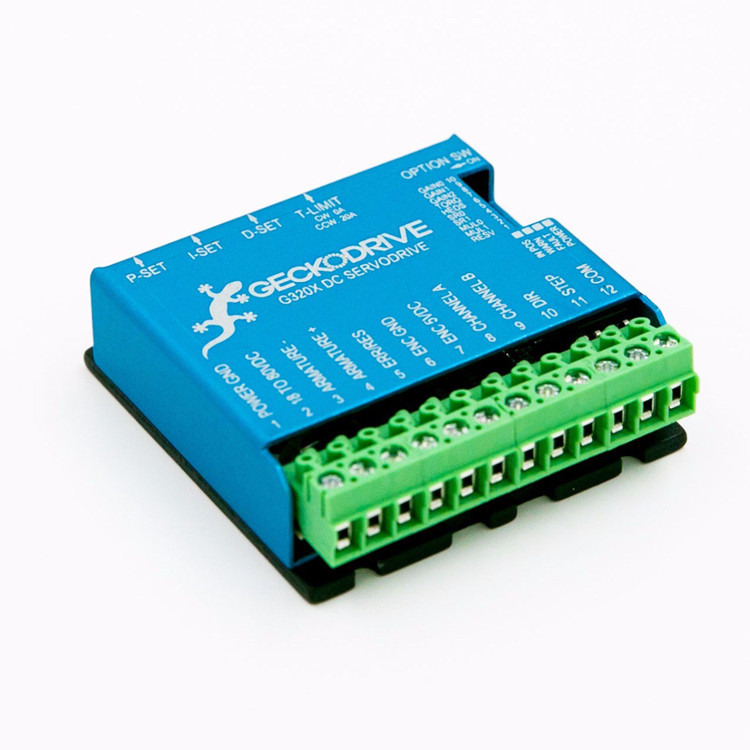

虽然我们主要以步进驱动器闻名，但 g320x 是我们广受欢迎的低成本直流有刷型伺服驱动器。g320x 的功率范围为 18 - 80vdc 和 0 - 20a，这意味着它可以轻松驱动较大的伺服电机。内部闭合的 pid 环路可确保电机在负载状态下保持位置并纠正失步。g320x 具有用户可设置的比例、积分和导数设置，可准确控制电机。通过 10 位 dip 开关，您可以设置跟随误差（允许驱动器落后于指令位置的距离）、pid 环路增益（保持位置的积极程度），并设置步进脉冲乘法器选项（功能上是传统应用中的编码器分频器）。驱动器上的 “限制 ”微调器可调至 20 a，用于设置驱动器发送给电机的电流上限。
性能特点
电源引线较短，并使用易于插入端子max线规
轻松驱动较大的伺服电机
准确控制电机
产品结构与细节
g320x 有一个 10 位 dip 开关，可通过硬盘盖上的开孔接触到。这些开关设置可控制 g320x 的许多功能，分别标为 sw1 至 sw10。
技术参数
产地：美国
电源： 18 vdc 至 80 vdc
静态电流：30 ma
电机电流：0 至 20 a
电机电感：至少 1 mh
短路保护：22 a 跳闸
锁定范围： /- 256、512、1024 或 2048
反馈：正交 ttl 编码器 5 v 兼容
反馈分辨率：x4 编码器线数
反馈电压：逻辑 0 <1 v，逻辑 1 >4 v
开关频率：20 khz
电流限制：0 至 20 安培 微调器可调
模拟 pid：比例、微分、积分系数微调器
阶跃脉冲频率：0 至 300 khz
阶跃 led “亮起 ”时间（分钟）：1 us
阶跃 led “关闭 ”时间（分钟）：2.5 us
尺寸：2.5 x 2.5 x 0.8375 英寸
包装：蓝色铝合金阳极氧化上盖，黑色铝合金硬质阳极氧化底部散热片
重量：3.6 盎司（100 g）
编码器电源：max 5 vdc 50 ma
脉冲倍增器：1、2、5 或 10 倍输入步进率
产品尺寸
产品应用
加工、数控制造、测试、3d 打印、定格动画等行业
