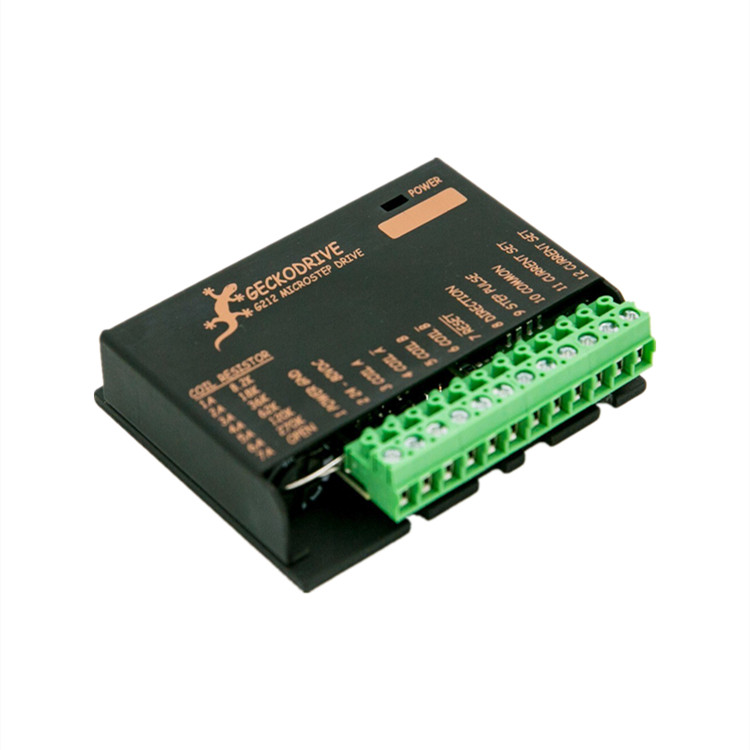

产品介绍
g212 内置一个步进脉冲倍增器。该电路使 g212 可以选择全步、半步、5 微步和 10 微步运行。在所有情况下，电机都能以微步平滑运行。使用多级驱动器头选择所需的分辨率。请勿在没有跳线的情况下操作驱动装置。输入选项接头允许将步进和方向光隔离器配置为公共接地或公共 5 vdc 电压。如果 g212 输入的驱动源只有接地，例如 pc 并行端口，则移动接头上的 4 个跳线，使其看起来像共地设置。将输入驱动接地连接至主连接器上的 term 10。如果 g212 输入由集电极开路晶体管或标准 ttl 栅极驱动，则移动接头上的 4 个跳线，使其看起来像通用 5 vdc 设置。该微调器用于调整电机，使其在低速运行时尽可能平稳。将电机速度设置为每秒转动约 1/4 圈，然后转动微调器，直至电机振动出现明显的零点。这将使给定的电机和电源电压获得均匀的微步位置。电源电压的选择取决于电机所需的高速性能；电压增加一倍，电机的高速功率就增加一倍。在任何情况下，电源电压都不应低于电机额定电压的 4 倍或高于 25 倍。如果电源电压低于电机额定电压的 4 倍，电机可能无法尽可能平稳地运行。如果电源电压超过电机额定电压的 25 倍，即使电机不转动，也会过热并损坏电机。电机绕组电感应大于等于 500 uh。
性能特点
32 * (√mh 电感值) = 电源电压
内置步进脉冲倍增器
全步、半步、5 微步和 10 微步运行
多级驱动器头选择所需的分辨率
绕组电感应 ≥ 500 uh
技术参数
产地：美国
电源电压： 24 至 80 vdc
相电流：1 至 7 a
自动电流降低：设定电流的 33 %，后一个阶跃脉冲后 1 秒
尺寸（宽x深x高）：3.125 x 2.5 x 0.85 "（79.4 x 63.5 x 21.5 mm）
安装方式：4 个 6-32 螺钉，1.75 x 2.375 英寸（44.5 x 60 mm）
静态电流：15 ma 或更小
重量：4.5 盎司（130 克）
步进频率：0 至 200 khz
步进脉冲“0 ”时间：0.5 us min（在下降沿步进）
温度范围：0 至 70 ℃
步进脉冲“1 ”时间：4 us min
湿度：0 至 95 %（非冷凝）
方向设置：1 us min
功率耗散：1 至 18 w（1 至 7 a）

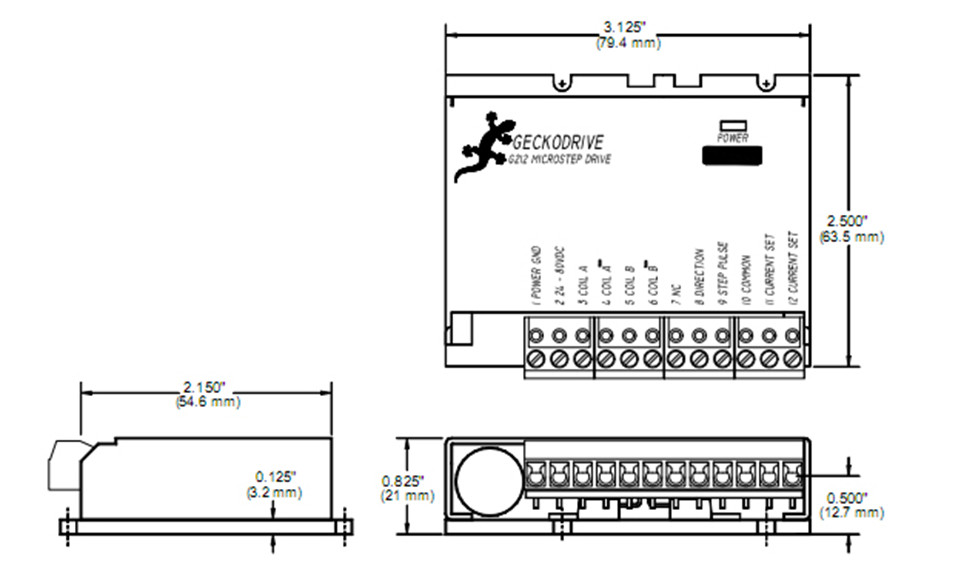

产品尺寸
产品应用
加工、数控制造、测试、3d 打印、定格动画等行业
