产品介绍

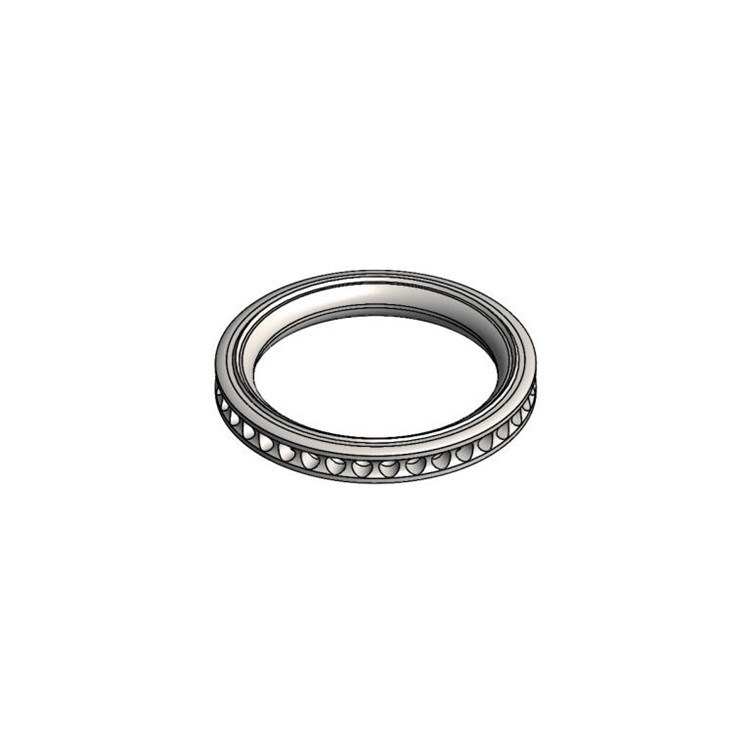

microseal 系列是高纯度、高完整性密封件的完整产品线，适用于工业和半导体应用，包括低流量、高流量、高压和低压降。我们还提供孔口密封件和盲孔密封件，用于封闭备用端口。其他主要优点包括高清洁度和无源、富铬、低 ra 表面光洁度。microseals 可改装为标准的 “c ”型密封系统。我们的密封件符合 semi 标准 pr 3.1、3.5 和新的大流量标准。microseal 的设计具有更柔软、更顺从的界面，可根据配合表面自行成型，确保泄漏密封性，并在不牺牲回弹特性的情况下减免泄漏。这是市场上具有高回弹性的高顺应性密封件。microseals 的回弹率是同类密封件设计的十倍之多，而且对空腔公差的容忍度高。这确保了密封面在恶劣压力、温度和振动条件下保持紧密接触。用于大流量的 microseal 为密封端口反孔 0.44 英寸直径 x 0.024 英寸深度、0.30 英寸直径流道而设计
性能特点
优化的内径，可在中流量、高流量、蒸汽和液体输送系统中实现低压降
低压缩率，确保气体/液体输送系统的高可靠性
密封回弹力是传统设计的 10 倍，可在冲击和振动条件下实现泄漏完整性
符合 semi pr 3.1 和 3.5 标准
高纯度双熔体 316 不锈钢
洁净被动式富铬表面
5 ra 润湿表面处理
减免了高成本的返工和报废现象
技术参数
产地：美国
材料：>0.004 % 硫含量
铬/铁比率：铬/铁比率 2.5
氧化物厚度（减碳）：cro 厚度（减碳）35 角
表面粗糙度：＜ 1 微英寸
缺陷：每个位置少于 1 个缺陷
泄漏测试，设计压力：5000 psig
外侧泄漏：<7 x 10-11 atm·cc/sec he，100 psig，暴露于 5000 psig 后
压力测试7500 psig 时的防爆：看不到流体静压测试液
防漏部件密封性：<7 x 10-11
爆裂测试（静水压）：在 > 20,000 psig 压力下爆裂
振动-miilspec 810e sec 1 类别 1：内侧泄漏： 经过 mil-spec810e sec 1-3 类别 1 测试后，<7 x 10-11 atm·cc/sec he
冲击 - 以 25g 为增量进行跌落测试：冲击超过 >294 g - 无泄漏
内侧泄漏：<7 x 10-11 atm·cc/sec he
扭矩：10、15、24、30、36 和 48 英寸/磅
可重复性：使用 20 套新密封件制作和重新制作基体
通过内侧泄漏：<7 x 10-11 atm·cc/sec he，在每次制作和重新制作以及 20 次重新制作循环之后以 10、24 和 48 英寸/磅扭矩进行测试
扭矩测试后，内侧泄漏：< 5 x 10-11 atm·cc/sec he
温度循环
板内泄漏：在每个温度下通过泄漏测试 <7x 10-11 atm·cc/sec he
温度冲击测试： 200 至 -196 ℃（直接插入液态 n2 中）
在 <7 x10-11 atm·cc/sec he 条件下无泄漏
标准密封：685 磅
产品应用
工业、半导体、适用于密封端口反孔 0.44 英寸直径 x 0.024 英寸深度、0.30 英寸直径流道
