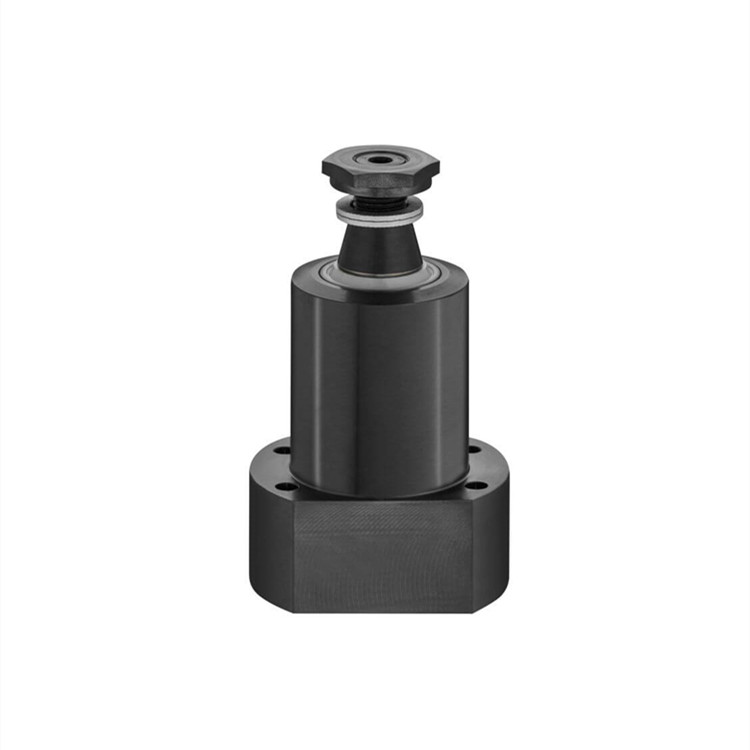

产品介绍
当向端口 a 处的摆动夹钳施加压力时，活塞首先沿螺旋槽向下旋转。旋转运动结束后，线性夹紧行程开始，直至终点位置。卡箍的总行程由旋转行程和直线行程组成。该行程因摆动卡箍的尺寸而异。松开时，工作原理相反。活塞首先沿轴向向上运动，然后才开始螺旋旋转，回到起始位置。
性能特点
带 o 型环连接的圆形底座法兰
2 种标准尺寸
超短设计
带旋转行程的螺旋旋转接头
所有型号的连接 a 均带通风口
036 型带排气接口 b
可根据要求提供标准以外的各种行程长度
旋转角度可以 5° 为增量进行选择
随附夹紧臂螺母和 o 形圈
夹紧臂可作为附件提供

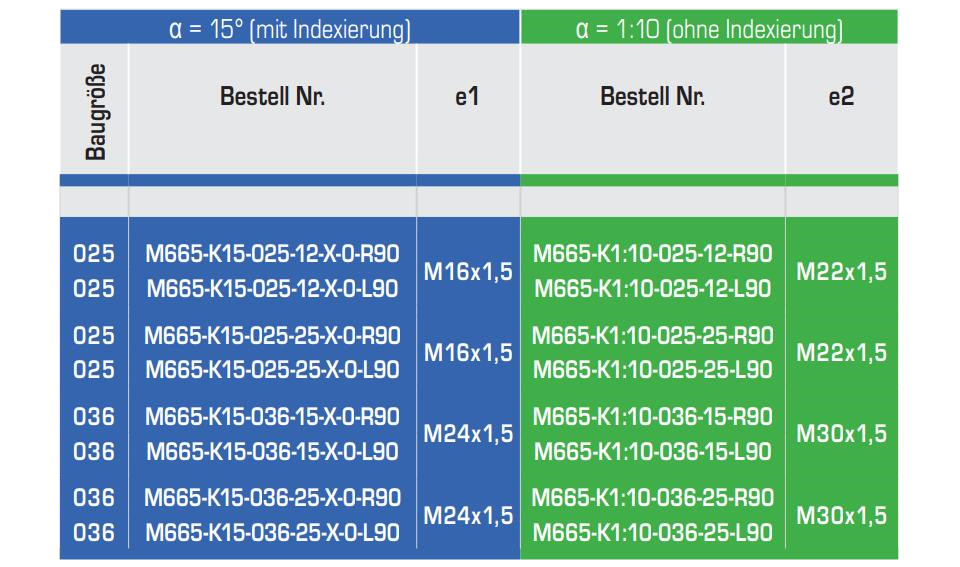

选型指南
可选功能与配件
可根据要求提供各种冲程长度
可选购以 5° 为增量的任意旋转角度
可提供金属防尘圈
可提供不带分度的产品
技术参数
产地：德国
250 bar压力：8 kn
活塞直径：25 mm
旋转后的线性行程：12 mm
总行程：24 mm
max流量 a：0.9 l/mn
油量 a：11.06 cm3
油量 b：22.61 cm3
旋转方向：右 左
α = 15° (带分度)
尺寸：025 mm
e1：m16×1.5 mm
a：16 mm
c： 14 mm
d：52 mm
f imbus：6 mm
h：28 mm
øk 1：76 mm
øk 2：63 mm
l：147 mm
l1：90 mm
l2：32.5 mm
l3：117 mm
m1：8.8 mm
m2：4 mm
p1：6.5 mm
产品尺寸
产品应用
工具制造、设备制造、机械制造、铸造技术和汽车工业
