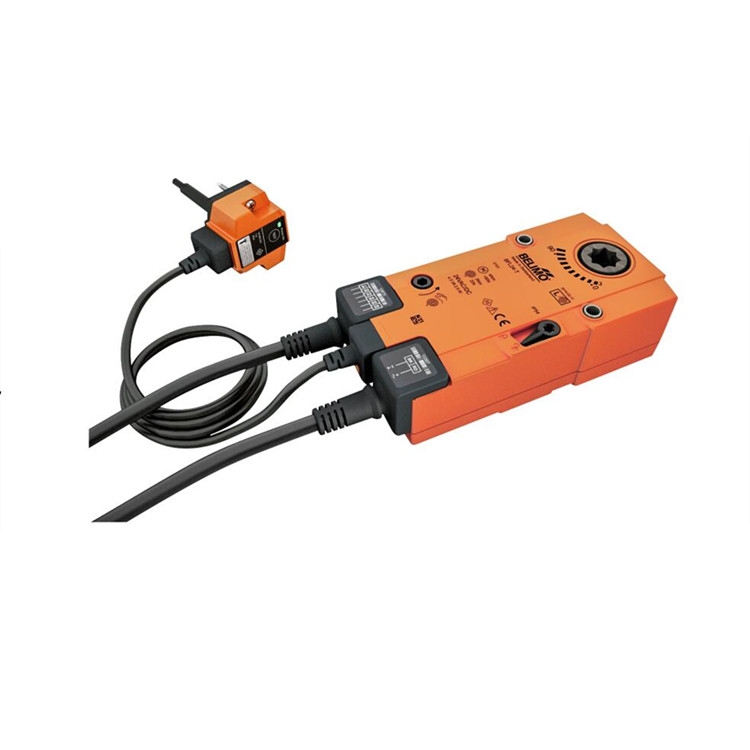

产品介绍
弹簧复位执行器，结合热电释放装置 bat (72 ℃)，用于通风和空调系统中的 90° 防烟风阀。执行器将挡板移至操作位置，同时拉紧回位弹簧。当电源中断时，防护阀利用弹簧的能量返回到设定位置。位置锁定功能可在发生问题时将防护阀可靠地保持在设定位置，从而确保更大程度的保障性。符合 iso 10294-4 标准的具体要求。 bat：如果超过 72 ℃ 的环境温度，外部风道温度防护装置将被触发。如果超过 72 ℃ 的内部风道温度，内部风道温度保险丝会响应。如果其中一个温度保险丝响应，则电源电压将长久性地、不可逆转地中断。
性能特点
扭矩 4 nm/3 nm
额定电压 ac 230 v
开/关控制
轴驱动 正锁 12x12 mm，连续空心轴
热电释放装置
产品结构与细节
手摇曲柄
指针
保护袋
模制嵌入件 12/10 mm
可选功能与配件
用于防护阀执行机构的通信和供电装置 230 v bkn230-mod
辅助开关 2x spdt 电缆长度 3 m sn2-c7/300
用于 bat 的假盖（无用于内部管道温度的热熔断器） zbat0
用于 bat 的替代释放元件，内部管道温度 72 ℃（黑色），探头长度 65 mm zbat72
用于 bat 的替换触发元件，内部管道温度 72 ℃（黑色），探头长度 90 mm zbat72/9
用于 bat 的替代释放元件，内部管道温度 95 ℃（灰色），探头长度 65 mm zbat95
用于 bat 的替换触发元件，内部管道温度 95 ℃（灰色），探头长度 90 mm zbat95/9
用于 bat 的替代触发元件，内部管道温度 120 ℃（橙色），探头长度 65 mm zbat120
用于 bat 的替代触发元件，内部管道温度 140 ℃（红色），探头长度 65 mm zbat140
带插头的 0.5 米电缆套件，用于通讯和供电装置 zst-bs
用于 bfn/bfl、ben/bee 的 sn2-c7 托架 zsn-b
指针 12x12 mm zzn12-b
40 mm手摇柄 zkn1-b
63 mm手摇柄 zkn2-b
正锁芯 12/8 mm za8-b
正锁芯 12/10 mm za10-b
成型锁芯 12/11 mm za11-b
带导线的保护袋，多包 100 件 zsd-b.1
技术参数
产地：德国
额定电压：ac 230 v
额定电压频率：50/60 hz
工作范围：ac 198 至 264 v
运行功耗：3.5 w
空闲时功耗：1.1 w
功耗尺寸：6.5 va
功耗尺寸注释 imax：4 a @ 5 ms
辅助开关：2 x spdt
辅助开关：1 ma 至 3 a (0.5 a 电感), dc 5 v 至 ac 250 v
辅助开关开关点：5° / 80
电源/控制连接：电缆 3 m，2x 0.75 mm²（无卤素）
辅助开关连接：电缆 3 m，6 x 0.75 mm²（无卤素）
热电触发装置电缆长度：0.5 m
扭矩电机：4 nm
扭矩紧急控制功能：3 nm
电机运动方向：可通过安装 l/r 进行选择
手动调节：带位置固定装置
旋转角度：max 95°
电机运行时间：< 60 秒 / 90°
运行时间紧急定位功能：20 秒 @ -10 至 55 ℃ / <60 秒 @ -30 至 -10 ℃
电机噪音水平：43 db(a)
紧急位置噪音水平：62 db(a)
轴驱动：12x12 mm，连续空心轴
位置指示器：机械式，带指针
使用寿命：min 60,000 个位置
操作方式：1.aa.b 型
额定冲击电压供应/控制：4 kv
污染度：3
环境湿度：max 95% rh，无冷凝
正常工作环境温度：-30 至 55 ℃ [-22 至 131 ℉］
max环境温度：75 ℃ [167 ℉]
储存温度：-40 至 55 ℃ [-40 至 131 ℉]
维护：免维护
重量：1.7 kg

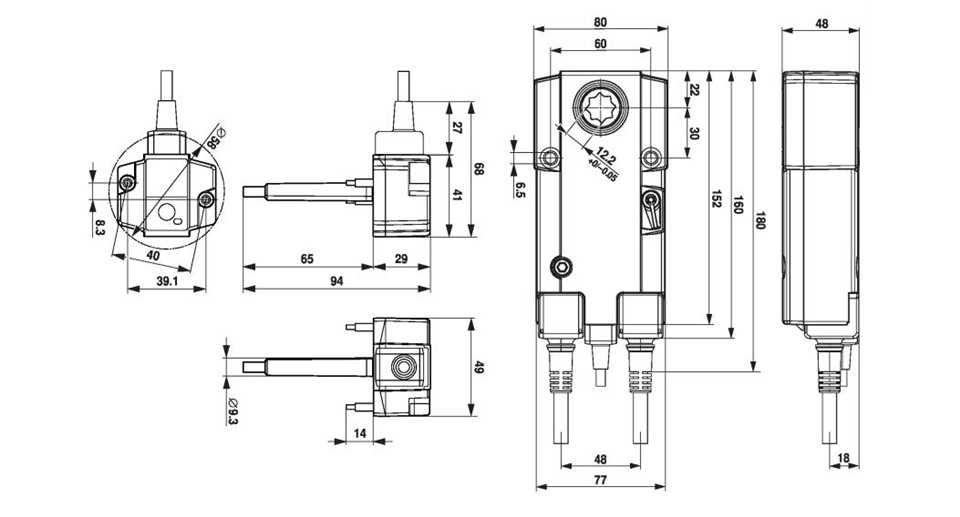

产品尺寸
产品应用
供暖、通风、空调系统
