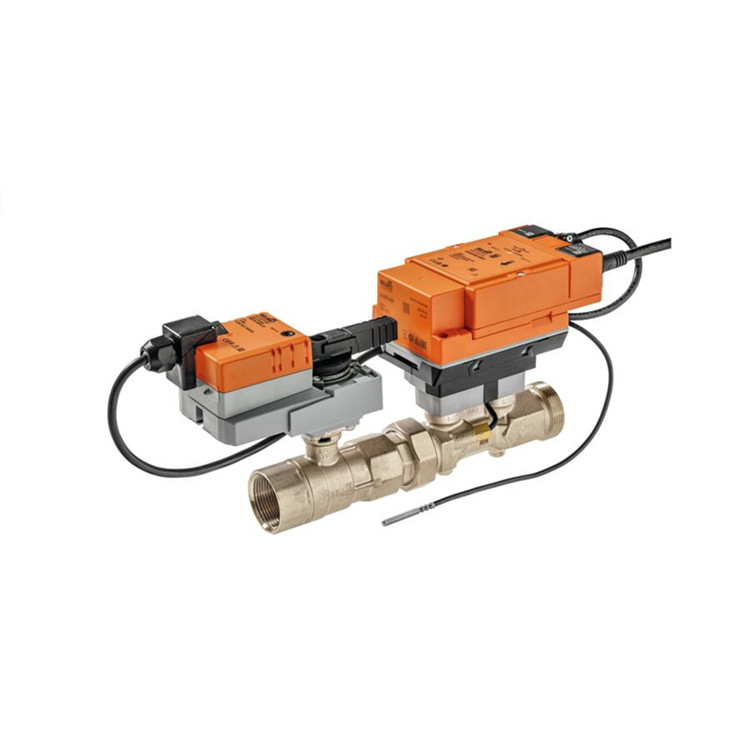

belimo energy valve 实现了与压力无关的流量控制和对加热或冷却系统的透明监控。这可确保系统不会在过低的温差（delta t）下运行。通过对重要的系统数据进行测量、计算和可视化，并通过 belimo 提供的性能报告，可确保系统在整个使用寿命内更有效节能地运行。belimo energy valve 可与 belimo 云连接，方便随时随地访问数据和报告。ev015r2 bac带热能表的控制球阀，传感器引导流量或功率控制，功率和能量监控功能，2 通，内螺纹和外螺纹，pn 25

额定电压 ac/dc 24 v

连续控制、通讯控制、混合控制

用于封闭式水系统

用于空气处理和加热系统的连续水侧控制

以太网 10/100mbit/s、tcp/ip、集成网络服务器

通过 bacnet、modbus、belimo 的 mp-bus 或传统控制进行通信

可提供 poe（以太网供电）

传感器信号转换

乙二醇监控

电源控制、流量控制、位置控制和压差控制

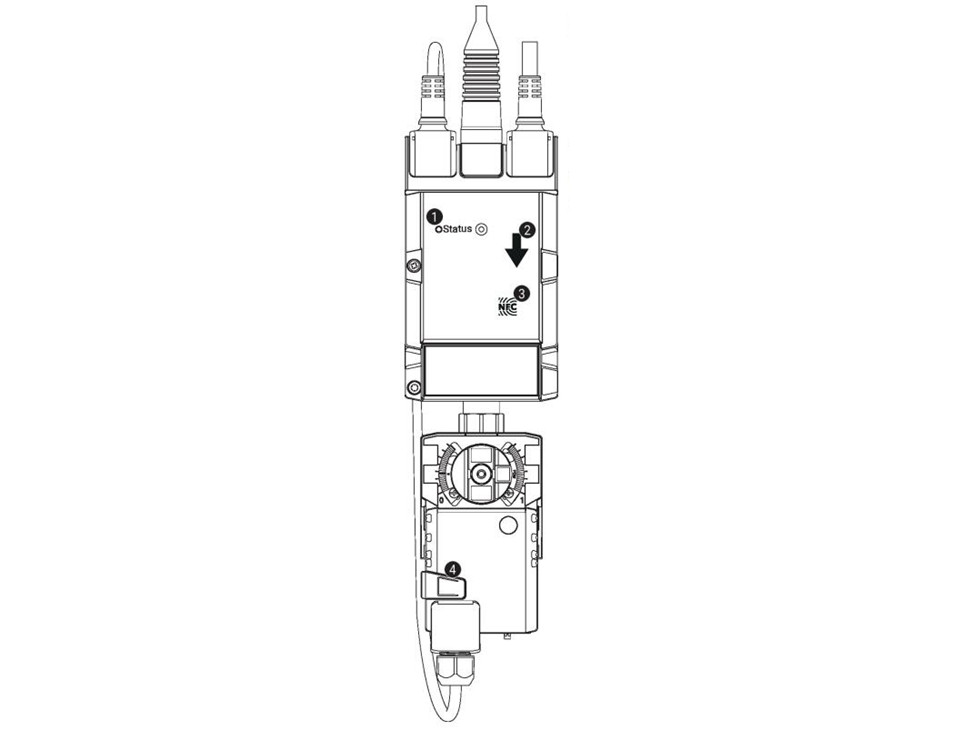

1 led 指示灯绿色

2 流量方向

3 nfc 接口

4 手动调节按钮

用于带电桥的 rj 连接模块的保护套 a-22pem-a04

用于 epiv / belimo energy valve dn 15 至 25 z-insh15 的绝缘外壳

热能表传感器模块 dn 15 r-22pe-0uc

用于有线和无线设置、现场操作和故障排除的服务工具

蓝牙/nfc 转换器 zip-bt-nfc

m-bus 转换器 g-22pem-a01

带浸入式套管 dn 15 的 t 型件 a-22pe-a01

不锈钢热电偶套管, 80 mm, g 1/2”, sw27 a-22pe-a08

用于 dn 15 至 50 球阀的阀颈延长件 zr-ext-01

内螺纹球阀管接头 dn 15 rp 1/2" zr2315

内螺纹球阀管接头 dn 20 rp 3/4" zr2320

内螺纹球阀管接头 dn 50 rp 2" zr2350

管接头 dn 15 rp 1/2“, g 3/4” zrev15f

产地：德国

额定电压：ac/dc 24 v

额定电压 频率：50/60 hz

工作范围：ac 19.2 至 28.8 v / dc 21.6 至 28.8 v

运行功耗：4 w (dn 15, 20, 25)；5 w (dn 32, 40, 50)

空闲位置功耗：3.7 w (dn 15, 20, 25)；3.9 w (dn 32, 40, 50)

耗电尺寸：6.5 va (dn 15, 20, 25)；7.5 va (dn 32, 40, 50)

电源/控制连接：电缆 1 米，6x 0.75 mm²

以太网连接：rj45 插口

以太网供电 poe：直流 37 至 57 v；11 w (pd13w)；ieee 802.3af/at，类型 1，等级 3

电源：ac/dc 24 v

电缆长度 <100 m，无屏蔽或扭曲；poe 供电：可使用屏蔽电缆

通信控制：bacnet/ip、bacnet ms/tp；modbus tcp、modbus rtu；mp 总线；云计算

节点数：bacnet / modbus see；接口描述；mp 总线，8 个节点

工作范围 y：2 至 10 v

输入电阻：100 kω

工作范围 y 可变：0.5 至 10 v

位置反馈 u：2 至 10 v

位置反馈 u 注：max 1 ma

位置反馈 u 变量：0 至 10 v；0.5 至 10 v

电机声功率级：35 db(a) (dn 15, 20, 25, 32, 40)；45 db(a) (dn 50)

v'max 可调：25 % 至 100 v'nom

控制精度：± 5 % (25 % 至 100 v'nom 起)

控制精度 备注：± 10 % (25 % 至 100 v'nom) @ 乙二醇 0 至 60 % vol.

min可控流量：1% v'nom

配置：通过 nfc、belimo assistant 2；通过集成的网络服务器

介质：水、含乙二醇的水，max体积为 60 %

介质温度：-10 至 120 ℃ [14 至 248 ℉]

关闭压力 δps：1400 kpa

压差 δp_max：350 kpa

压差 注：低噪音运行时为 200 kpa

运行模式：类型 1

额定脉冲电压供应/控制：0.8 kv

污染程度：3

环境湿度：95 % rh，无冷凝

环境温度：-30 至 50 ℃ [-22 至 122 ℉]

储存温度：-40 至 80 ℃ [-40 至 176 ℉]

阀体材料：黄铜

流量测量管材料：镀镍黄铜阀体

关闭体材料：非腐蚀性钢材

阀杆材料：非腐蚀性钢材

阀杆密封材料：epdm o 形圈

热电偶套管材料：非腐蚀性钢材

供暖、通风、空调系统
