belimo控制阀ev050r3 bac -加拿大28

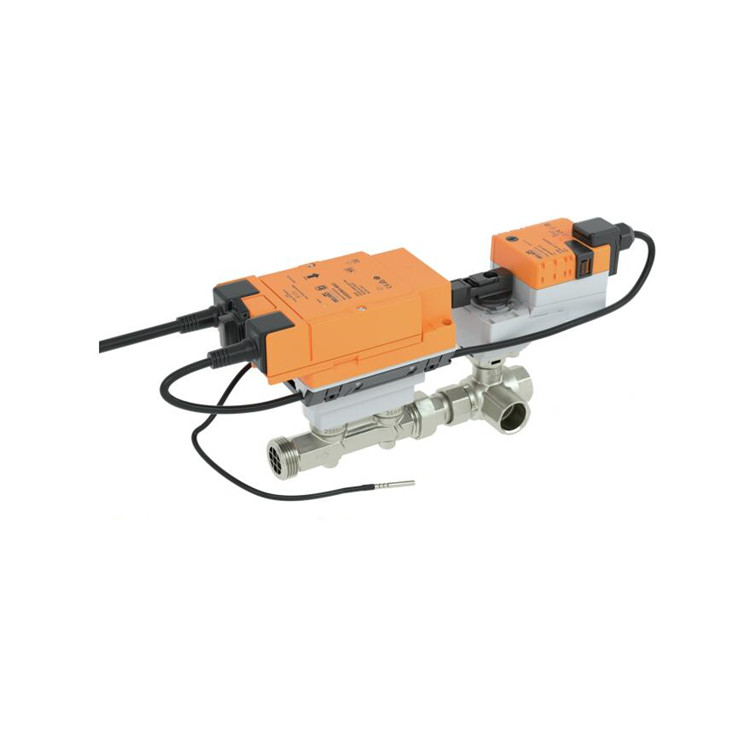

belimo energy valve 是一种与压力无关的控制阀，还能监控套准性能和能耗。如有需要，它可以调节 delta t 值并与物联网云通信。带传感器引导流量或功率的控制球阀，流量或功率控制，功率和能量监控功能，3 通，内螺纹和外螺纹，pn 25（能量阀）belimo 能量阀由一个特性控制阀、一个执行器和一个带逻辑和传感器模块的热能表组成。逻辑模块包含电源、通信接口和近场通信接口。所有相关数据都在传感器模块中进行测量和记录。热能表的模块化设计意味着即使更换传感器模块，逻辑模块仍可保留在系统中。

额定电压 ac/dc 24 v

连续控制、通讯控制、混合控制

用于封闭式水系统

用于空气处理和加热系统的连续水侧控制

以太网 10/100mbit/s、tcp/ip、集成网络服务器

通过 bacnet、modbus、belimo 的 mp-bus 或传统控制进行通信

可提供 poe（以太网供电）

传感器信号转换

乙二醇监控

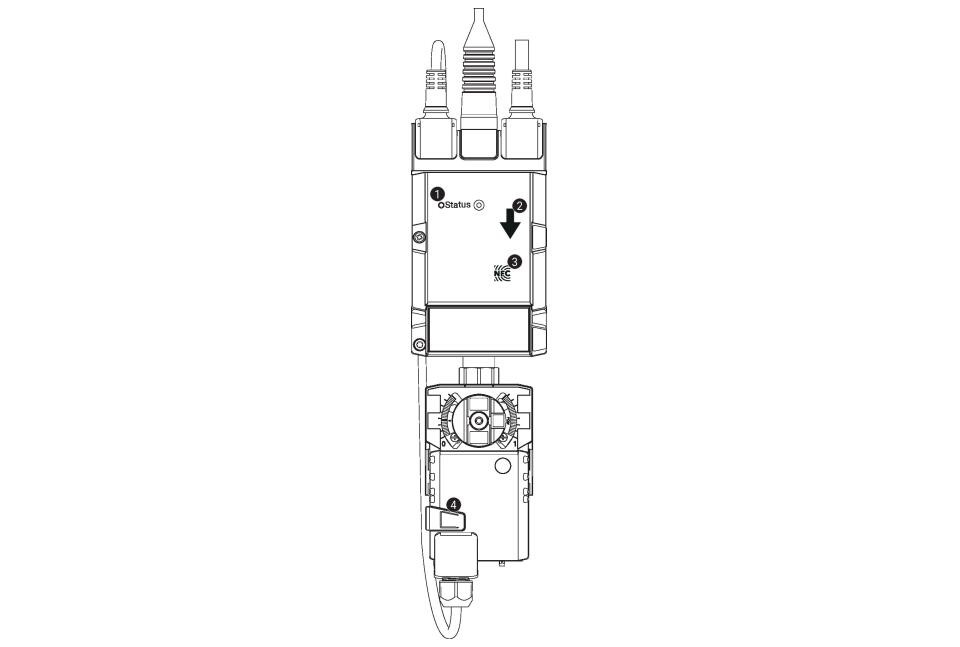

1 led 指示灯绿色

2 流量方向

3 nfc 接口

4 手动调节按钮

热能表传感器模块 dn 15 r-22pe-0uc

热能表传感器模块 dn 20 r-22pe-0ud

传感器模块热能表 dn 25 r-22pe-0ue

传感器模块热能表 dn 32 r-22pe-0uf

传感器模块热能表 dn 40 r-22pe-0ug

传感器模块热能表 dn 50 r-22pe-0uh

• bus 转换器 g-22pem-a01

带热电偶套管 dn 15 的 t 型件 a-22pe-a01

带浸入式套管 dn 20 的 t 型件 a-22pe-a02

带热电偶套管 dn 25 的 t 型件 a-22pe-a03

带浸入式套管 dn 32 的 t 型件 a-22pe-a04

带浸入式套管 dn 40 的 t 型件 a-22pe-a05

带热电偶套管 dn 50 的 t 型件 a-22pe-a06

不锈钢浸入式套管, 80 mm, g 1/2”, sw27 a-22pe-a08

用于 dn 15...50 球阀的阀颈延长件 zr-ext-01

内螺纹球阀管接头 dn 15 rp 1/2" zr2315

内螺纹球阀管接头 dn 20 rp 3/4" zr2320

内螺纹球阀管接头 dn 25 rp 1" zr2325

内螺纹球阀管接头 dn 32 rp 1 1/4" zr2332

球阀内螺纹管接头 dn 40 rp 1 1/2" zr2340

内螺纹球阀管接头 dn 50 rp 2" zr2350

管接头 dn 15 rp 1/2“, g 3/4” zrev15f

管接头 dn 20 rp 3/4“, g 1” zrev20f

管接头 dn 25 rp 1“、g 1 1/4” zrev25f

管接头 dn 32 rp 1 1/4“，g 1 1/2” zrev32f

管接头 dn 40 rp 1 1/2“，g 2” zrev40f

管接头 dn 50 rp 2“、g 2 1/2” zrev50f

产地：德国

额定电压：ac/dc 24 v

额定电压 频率：50/60 hz

工作范围：ac 19.2 至 28.8 v / dc 21.6 至 28.8 v

运行功耗：4 w (dn 15, 20, 25)；5 w (dn 32, 40, 50)

空闲位置功耗：3.7 w (dn 15, 20, 25)；3.9 w (dn 32, 40, 50)

耗电尺寸：6.5 va (dn 15, 20, 25)；7.5 va (dn 32, 40, 50)

电源/控制连接：电缆 1 米，6x 0.75 mm²

以太网连接：rj45 插口

以太网供电 poe：直流 37 至 57 v；11 w (pd13w)；ieee 802.3af/at，类型 1，等级 3

电线、电缆

电源 ac/dc 24 v：电缆长度 <100 m，无需屏蔽或绞接

电源 poe：可使用屏蔽电缆

工作范围 y：2 至 10 v

输入电阻：100 kω

工作范围 y 可变：0.5 至 10 v

位置反馈 u：2 至 10 v

位置反馈 u 注：max 1 ma

位置反馈 u 变量：0 至 10 v；0.5 至 10 v

电机声功率级：35 db(a) (dn 15, 20, 25, 32)；45 db(a) (dn 40, 50)

v'max 可调：25 %至 100 v'nom

控制精度：±5 % (25 %至 100 v'nom) @ 乙二醇 0 % vol.

控制精度 备注：± 10 % (25 %至 100 v'nom) @ 乙二醇 0 至 60 % vol.

min可控流量：1 % v'nom

配置：通过 nfc、belimo assistant 2；通过集成的网络服务器

介质：水、含乙二醇的水，max体积为 60 %

介质温度：-10 至 120 ℃ [14 至 248 ℉]

关闭压力 δps：1400 kpa

压差 δp_max：350 kpa

压差注释：低噪音运行时为 200 kpa

流量特性：等百分比 (vdi/vde 2173)，在开度范围内优化

流量特性曲线 注：可切换为线性（vdi/vde 2173）

泄漏率：气泡密封，泄漏率 a (en 12266-1)

管道连接：内螺纹和外螺纹

安装位置：水平（相对于主轴）

维护：免维护

手动调节：带按钮，可锁定

测量原理：超声波体积流量测量

流量测量精度：±2 %（20 %至 100 v'nom）@ 20 ℃ / 乙二醇 0 % vol.

测量精度流量：en 1434 class 2 @ 15 至 120 ℃；±5 % (20 %至 100 v'nom) @ 乙二醇 0 至 60 % vol.

min流量测量：0.5 % v'nom

测量值显示乙二醇：0 至 60 % 或 >60 %

乙二醇监控测量精度：± 4 % (0 至 60 %)

质量标准：iso 9001

工作模式：类型 1

额定冲击电压供应/控制：0.8 kv

污染度：3

环境湿度：max 95 % rh，无冷凝

环境温度：-30 至 50 ℃ [-22 至 122 ℉]

储存温度：-40 至 80 ℃ [-40 至 176 ℉]

阀体材质：黄铜

流量测量管材质：镀镍黄铜阀体

关闭体材质：非腐蚀性钢材

阀杆材质：非腐蚀性钢材

阀杆密封材质：epdm o 形圈

热电偶套管材质：黄铜

t 型件材质：镀镍黄铜本体

供暖、通风、空调系统
