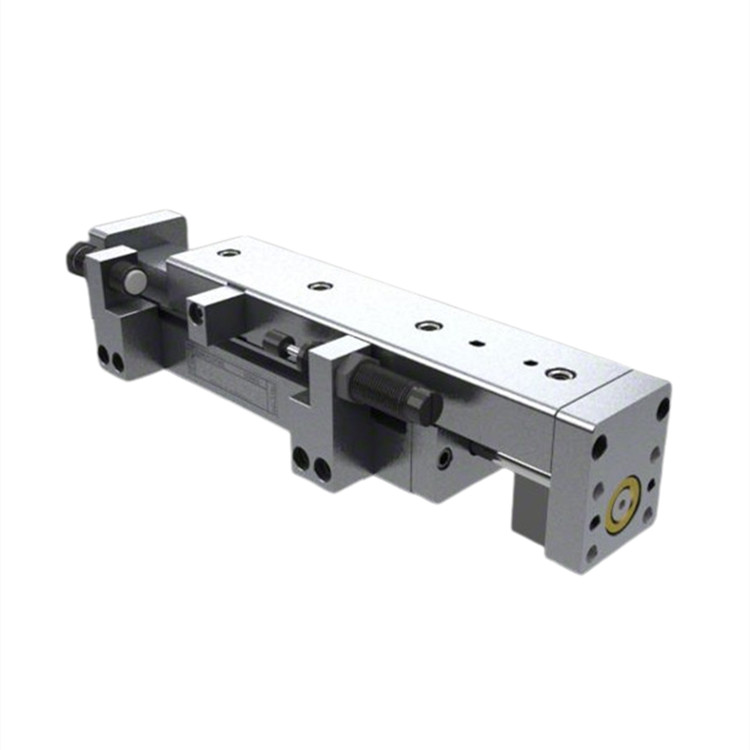

产品介绍
在一般机械工程、材料处理技术或夹具制造中使用的气动气缸通常须辅以导向装置。toss气动执行器配有集成的导轨，无间隙。光滑线性滚珠导轨（b至型）或连续滚珠导轨（c型）可以满足各种要求。toss气动执行机构采用模块化结构。气缸集成在主体中，并连接到可移动的上部。气动执行机构通过模块底部的螺纹孔固定。气口位于模块背面、正面或侧面。组合安装板上的空气接口位于正面和侧面。头部和正面的螺纹孔可用于安装工具。根据所使用的气动执行器，可提供不同的带线性滚珠导轨或滑块的手动装置。导向装置由淬火和研磨过的钢棒制成。滚珠以连续的方式运行，与底座主体融为一体。这些气缸配有集成传感器槽，用于电气/电子限位开关。气缸可提供带外部可调限位挡块的末端位置缓冲装置或小型液压减震器。
性能特点
用于带有集成标准外形槽或连接导轨的模块
可安装在两侧
配有黄色 led
可由电子限位开关替换
技术参数
产地：德国
设计类型：带循环滚珠导轨的气动缸
行程长度：25、50、80、100、125、160、200 mm
适应温度范围：-10 至 70 ℃
安装位置：任意
介质：过滤、含油或不含油压缩空气（min细度 40 m）
压缩空气供应：正面、侧面或组合式
压缩空气：2 至 6 bar
基体、上部、安装板、盖板、活塞板 材料：铝
导轨材料：100 cr 6
活塞杆材料：ck 45 sl f7
活塞材料：丁腈橡胶（φ 10：ms 58）
密封件材料：丁腈橡胶
气缸筒：ms 63
工作电压范围：12 至 30 v 直流电压
开关容量/电流：max允许 2 w（ω负载）/ 100 ma
温度范围：-20 至 60 ℃
触点类型：单触点元件
防护类型din 40050：ip 65 / 67
介质：磁场和电流
距离 - x1：7.5 mm
距离 - x2：8.0 mm

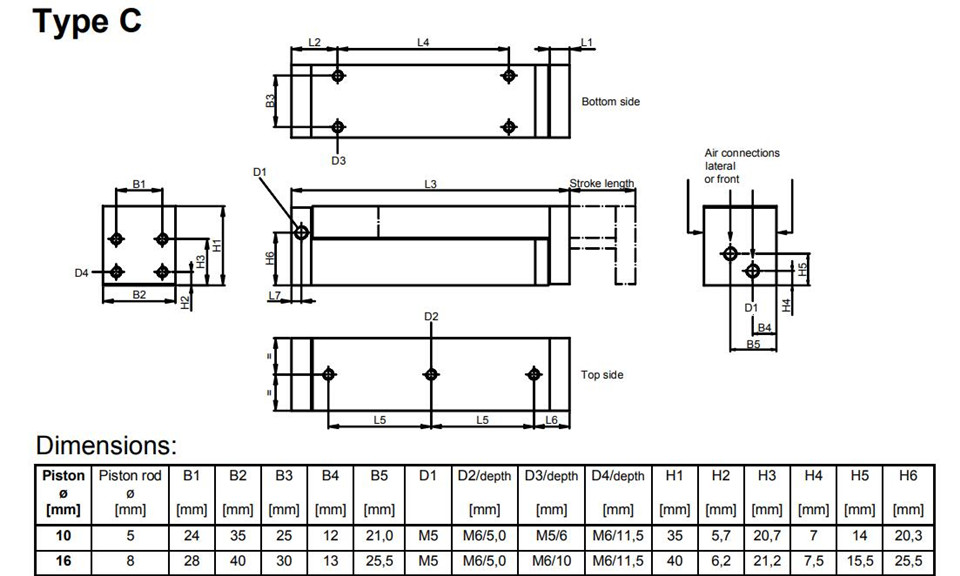

产品尺寸
产品应用
包装系统、气动、工业
