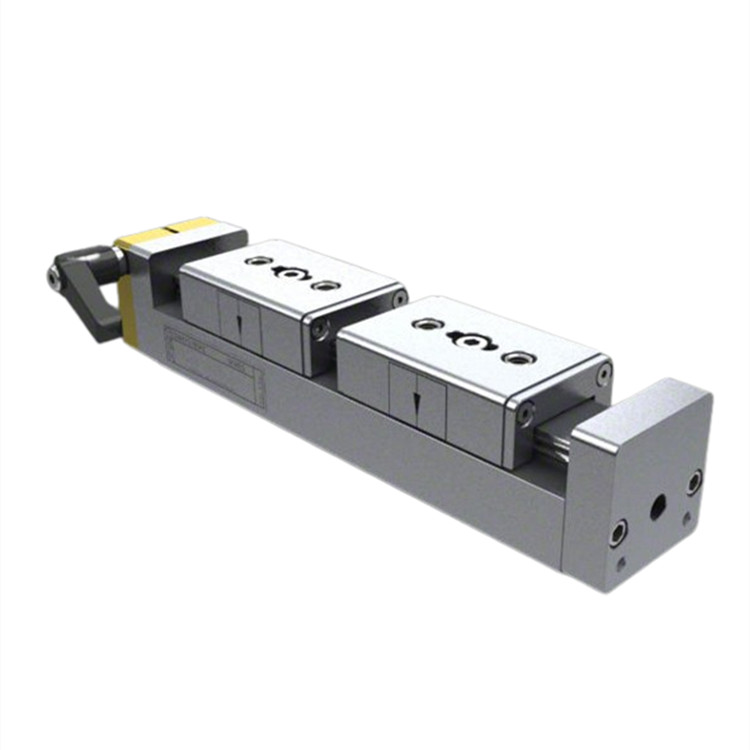

产品介绍
在一般机械工程、材料处理技术或夹具制造中使用的气动气缸通常须辅以导向装置。toss气动执行器配有集成的导轨，无间隙。光滑线性滚珠导轨（b至型）或连续滚珠导轨（c型）可以满足各种要求。toss气动执行机构采用模块化结构。气缸集成在主体中，并连接到可移动的上部。气动执行机构通过模块底部的螺纹孔固定。气口位于模块背面、正面或侧面。组合安装板上的空气接口位于正面和侧面。头部和正面的螺纹孔可用于安装工具。根据所使用的气动执行器，可提供不同的带线性滚珠导轨或滑块的手动装置。
性能特点
平行定位的手动调节装置
随附夹紧板
技术参数
产地：德国
设计类型：直线滚珠导轨
定位距离：2 x 22.5；2 x 42.5；2 x 70；2 x 105 mm
螺纹主轴间距：1.5
主轴尺寸：m 10 / m10 - lh
适应温度范围：-10 至 70 ℃
安装位置：任意
基体、上部部件、盖子材料：铝
主轴螺母、托架、夹紧板材料：ms58
螺纹主轴材料：va

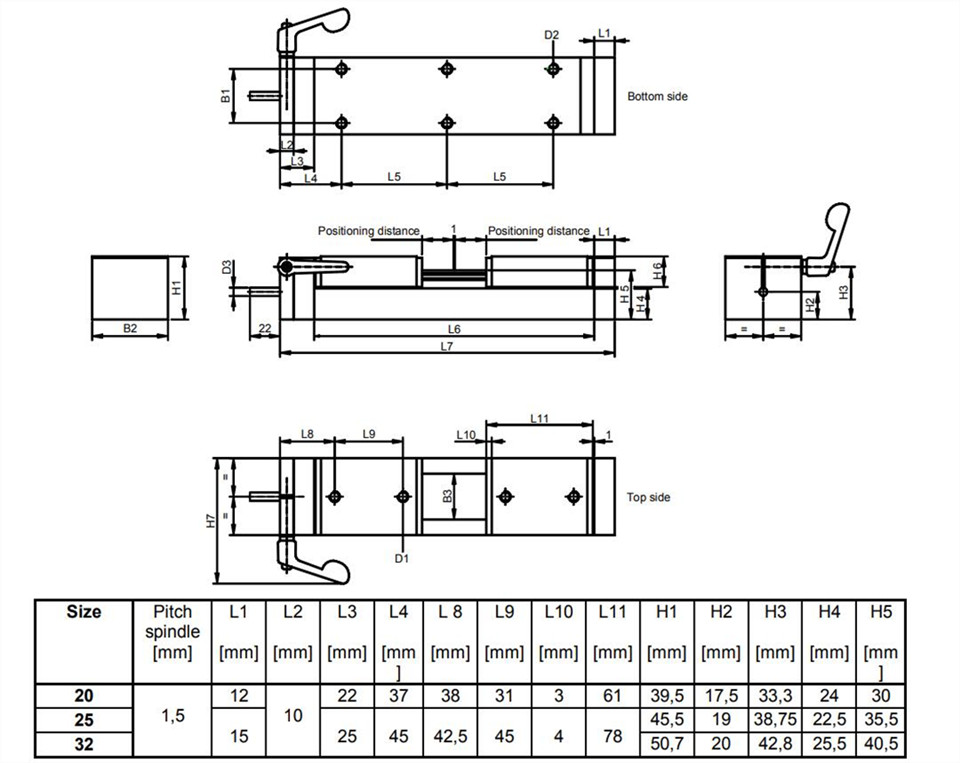

产品尺寸
产品应用
包装系统、气动、工业
