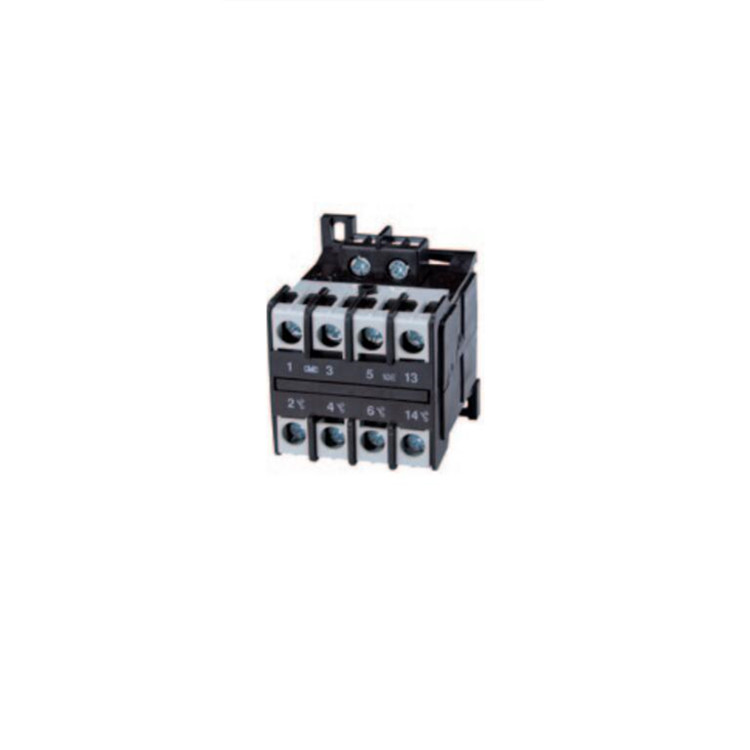

产品介绍
m0 微型接触器主要用于控制电气负载。由于 m0 微型接触器设计紧凑（盖板尺寸为 45 mm din 盖），因此在私人、商业或工业系统中使用普遍。作为三相接触器、控制接触器或辅助接触器，可通过信号灯或指示灯等简单的方式显示受控负载的运行状态。这也确保了对当前负载状态的可视监控。m0 微型接触器和 wvs 组合在私人领域主要用作电热水器或滚筒烘干机和洗衣机的控制或闭锁接触器。由于具有高可靠性和高质量，m0 微型接触器是公寓和住宅配电板中的常用元件。
性能特点
带多种附件的辅助接触器和三相接触器
直流或交流电控制
无嗡嗡声，磨损低
紧凑型设计（盖子尺寸为 45 毫米 din 盖）
触摸安全、开放式连接端子，带正负螺丝
可选低压触点，实现高接触可靠性
可卡在 35 毫米 din 安装导轨上或用螺钉固定

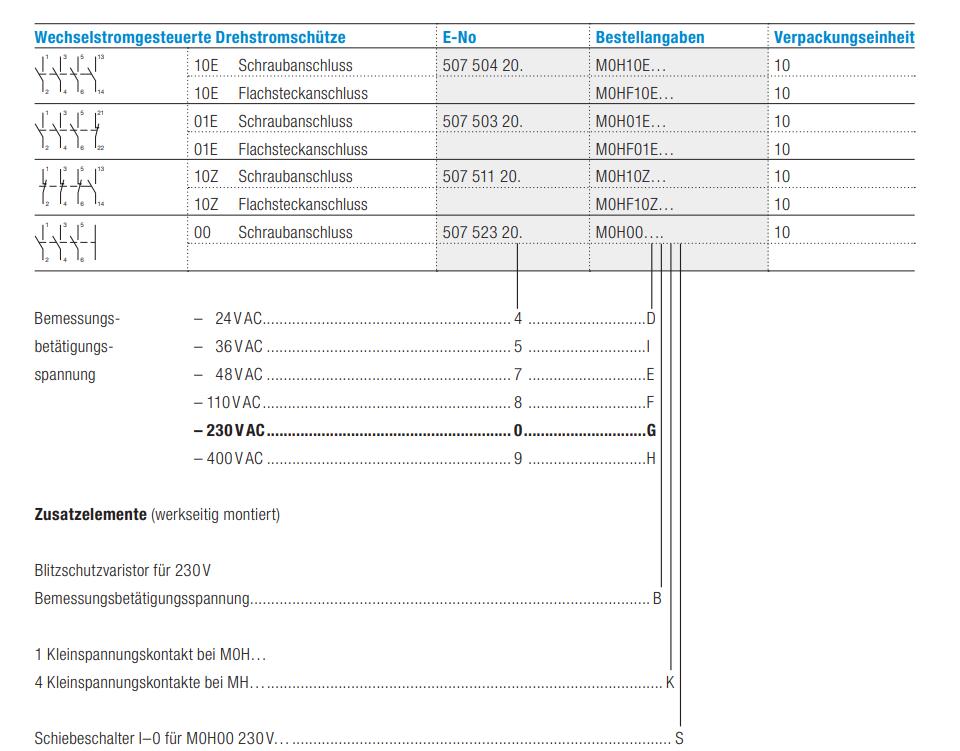

选型指南
可选功能与配件
内置阀帽，安装高度 53 mm
内置阀帽，安装高度 68 mm
安装轨
内置阀帽，型号 40-50
表面安装阀盖
表面安装阀帽，型号 60-71
表面安装阀帽，型号 80-82
表面安装阀帽，90-99 型
单开关位置指示器
技术参数
产地：德国
订购号：507 503 20
连接方式：10z 螺钉连接
额定工作电压 ue：400 (415) v~
额定工作电流 ie（环境温度 50 ℃ 时）：20 a
荧光灯开关 - 单开关，无补偿：18 a
单开关，有补偿：12 a
双开关：18 a
白炽灯开关
规格 25 至 200 w：14 a
规格 300 至 1000 w：9 a
间歇运行时的开关频率，lth，占空比 60 %
常闭触点，开关次数/小时：300
并联 2 个触点的负载：26 a
带 ac1 的触点 3 触点并联：40 a
并联 4 个触点：53 a
额定分断能力合闸触点：210 a
(cos φ1) 开口触点：175 a
分断能力 (400 v; cos φ 0.35)：140 a
闭合触点的短路电阻 (cos φ 1)：250 a
低压触点
额定工作电压 ue max.：230 v~
额定工作电流 ith：6 a
额定工作电流 ac15（基于 en60947-5.1）：2 a
机械使用寿命，开关周期：5 x 106
线圈的拾取和保持功率：3.2 至 3.6 w
max硬导线连接横截面：2 x 4 mm2 (1 x 6 mm2)
max软导线连接横截面：2 x 2.5 mm2
max双 amp 扁平插头连接耳的连接横截面：6.3 x 0.8 mm
带盖保护等级符合 iec/en 60529 标准：ip 40
max环境温度：50 ℃；瑞典 semko 的环境温度：85 ℃(16 a，ac1 单安装）
规范、标准：iec 60947-4.1、en 60947-4-1、ce
重量约：150 g
包装单位：10 件

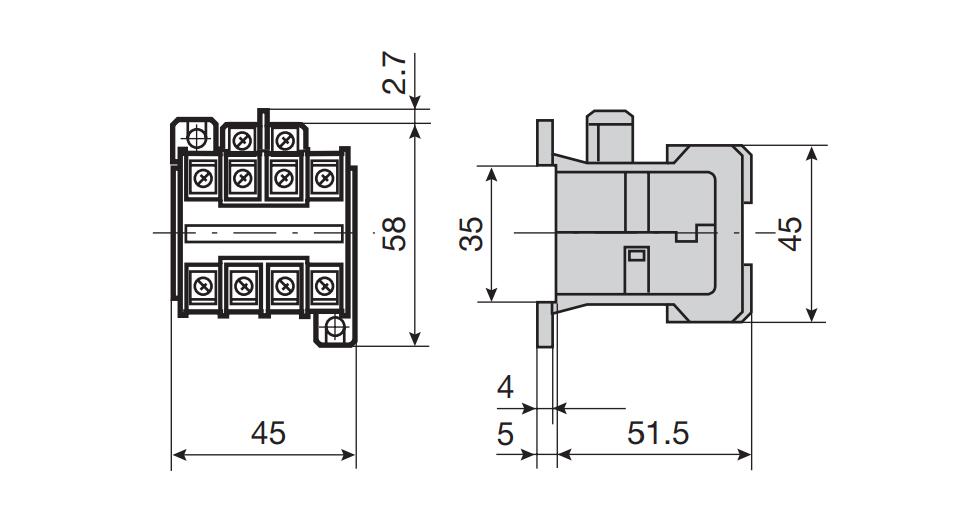

产品尺寸
产品应用
开关、控制照明系统、供暖系统、通风系统、水泵、热泵、楼宇自动化中使用的其他驱动装置：水泵的开关、机器控制接触器、风门控制接触器（通风系统）、控制电机的开关、卷帘驱动装置
