频率调整：

将提供的 15v ac 变压器连接。如果没有连接 15v 交流变压器，发电机将无法打开。

使用连接器 l 和 n 将发电机连接到 110v ac。在没有连接传感器的情况下将其打开。

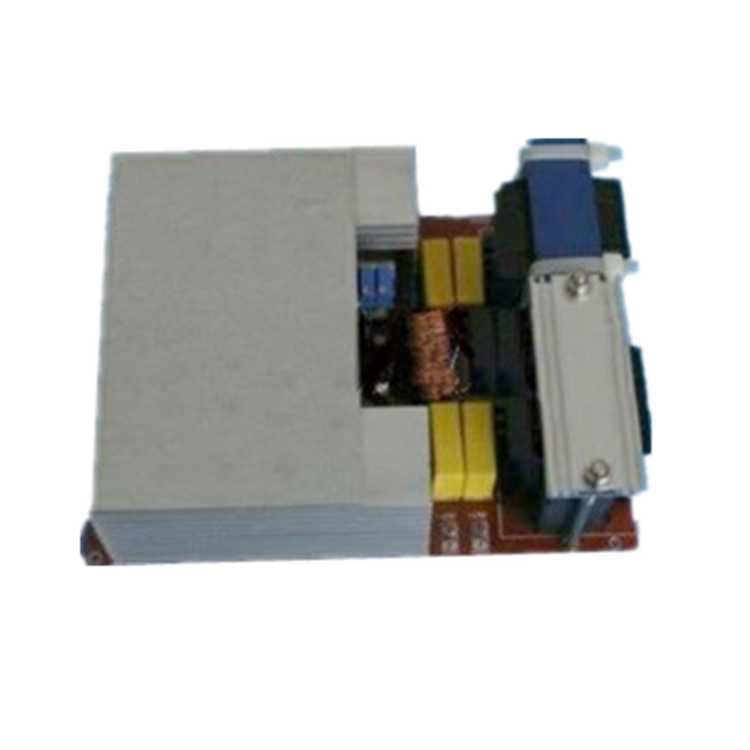

使用频率计并将其探头连接到12v dc 触点，注意极性 ( /-)。使用其迷你螺丝，调整两个蓝色吊舱，直到您设置了所需的频率。现在应该关闭发生器，以便传感器可以连接到它。

对于每个不同的换能器频率，应重复此过程，以使发生器的频率与换能器的频率相匹配。

连接传感器：

传感器上的正极位于两个压电陶瓷环之间。所有传感器应使用正确的极性并联。来自传感器的正极和负极导线将连接到发生器上的正极和负极输出连接器。

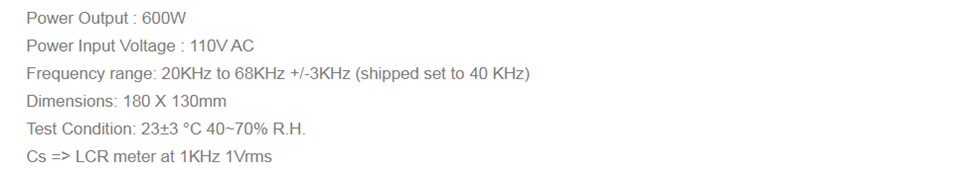

• 用于螺栓夹紧langevin传感器的超声波发生器，频率从 20 到 68khz /-3khz。频率只是简单地调整。
• 该超声波发生器采用新的专用集成电路（asic），线路非常简洁，可靠性高。
• 发生器出厂时频率设置为 40khz。如果使用不同的频率，则需要在使用发生器之前对其进行调整。
