产品介绍

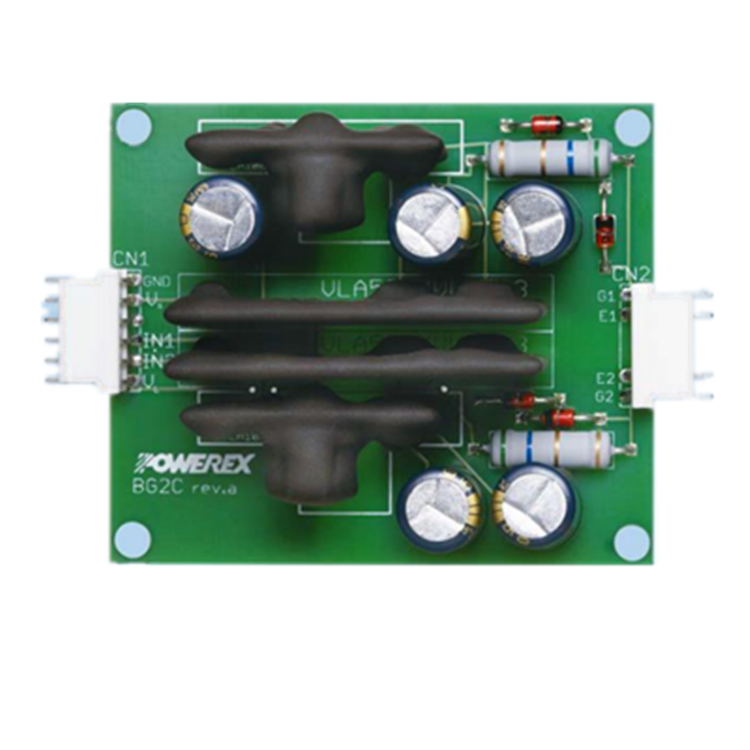

bg2c 是一种双通道栅极驱动电路，设计用于高频优化的 igbt 模块。bg2c 采用 powerex vla513-01r 混合栅极驱动器和 vla106 系列 dc-dc 转换器来提供额定电流高达 300a 的模块的高效切换。混合栅极驱动器包括用于控制信号隔离的典型传播延迟时间短至 200ns 的高速光耦合器。混合 dc-dc 转换器为每个驱动通道提供完全隔离的控制电源。
性能特点
- 3a 或 5a 峰值输出电流
- 2500vrms 控制电源和信号隔离
- 标准 amp mta .100”输入连接器
- 由单个 15 vdc 或 24 vdc 电源供电
- 宽输出电压摆幅 15v/-8v
- 零件数量少——两个通道只有 17 个零件
- 紧凑尺寸7”x 2.4” (69mm x 61mm)
技术参数
包装尺寸：69 毫米 x 61 毫米
推荐用于新设计：是
符合 rohs：否
输入电压：15v
输出电压： 15v/-8v

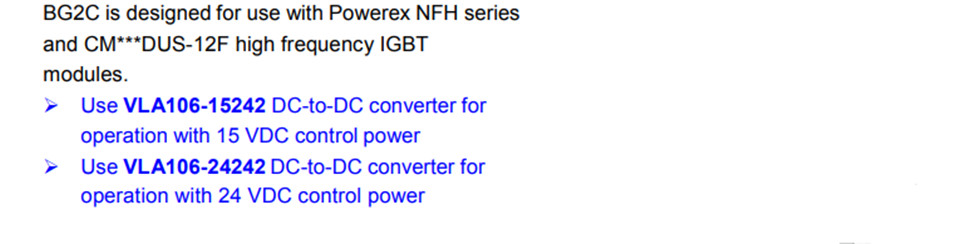

产品应用
