产品介绍

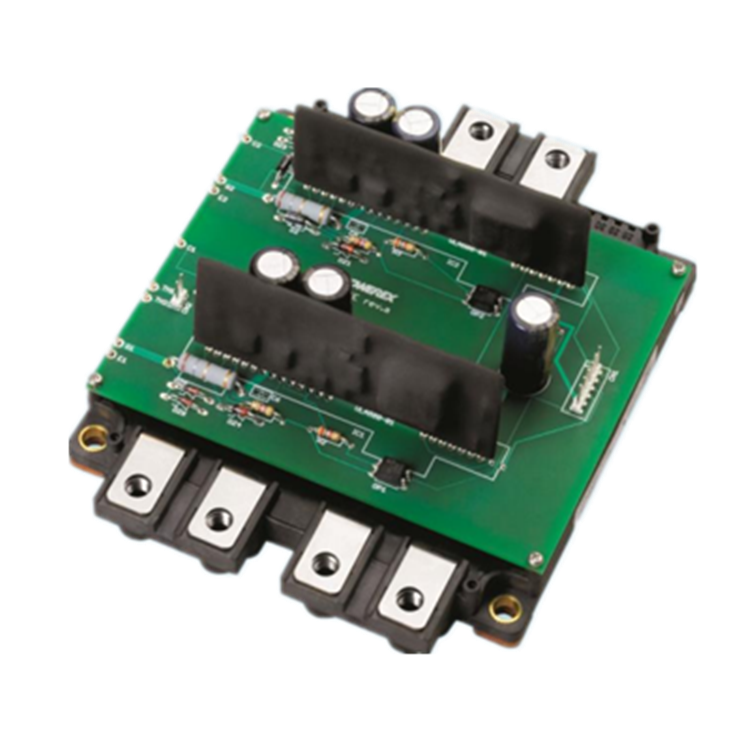

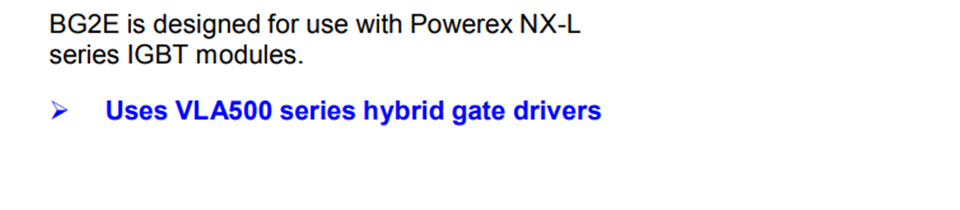

bg2e 是一个完全隔离的两通道栅极驱动电路，设计用于双 nx-l 系列 igbt 模块，设计为直接安装在双 nx-l 系列 igbt 模块的顶部，从而实现简单的安装过程。bg2e 利用 powerex vla500-01 混合栅极驱动器为额定电流高达 1000a 的 nx-l 模块提供有效率的切换。 混合栅极驱动器还使用去饱和检测提供针对意外短路条件的保护。vla500-01 混合栅极驱动器具有一个具有 2500vrms 隔离的集成 dc-dc 转换器，以提供隔离的栅极驱动电源。控制信号使用具有 15kv/µs 共模抗噪能力的高速光耦合器进行隔离。如果检测到短路情况，bg2e 会提供隔离的故障反馈信号。
性能特点
- 高达 12a 的峰值输出电流
- 2500vrms 控制电源和信号隔离
- 标准 amp mta .100”连接器
- 采用单 15 vdc 电源供电
- 宽输出电压摆幅 15v/-8v
- 紧凑尺寸 4”x 2.1”(122mm x 99mm)

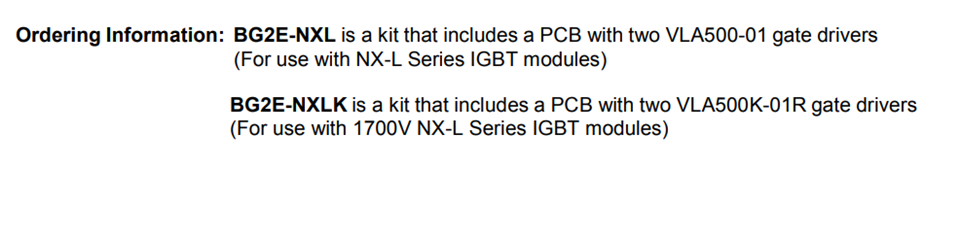

选型指南
技术参数
包装尺寸：122 毫米 x 99 毫米
推荐用于新设计：是
符合 rohs：否
产品应用
