产品介绍

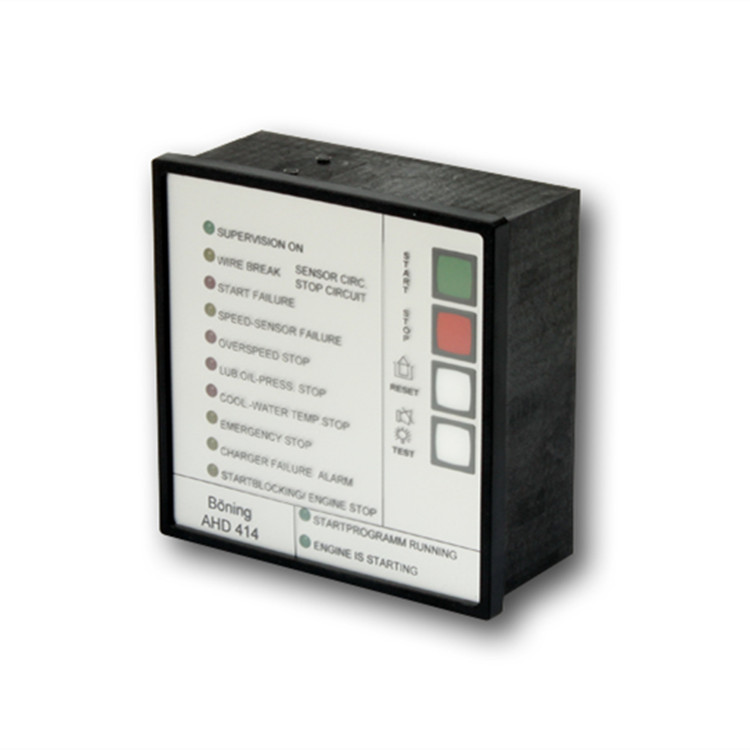

ahd 414 是一种微处理器控制的设备，用于柴油发动机的启动、停止和监控，可单独适应不同发动机制造商的类型系列。
性能特点
- 用于控制台、面板或开关盒安装的紧凑型设计
- 正面尺寸 144mm x 144mm，低插入深度 53mm
- 防护等级 ip 54（正面带保护盖）
- 集成点火和超速监控（频率相关），十进制代码可编程
- 10 个二进制输入，用于状态信息和报警输入
- 7个继电器输出，用于发动机控制和警报输出
- 螺线管/工作磁铁的继电器输出的高额定值，20 a 开启电流，max.10a 持续电流
- 更多继电器2a 持续电流
- 电源 24 v dc 30%/-25% 或 12 v dc
- 电子产品的低电流消耗（约15a）
- 可插拔 22 极端子列
- 双向串行接口 (tty)，用于与其他数据站进行数据通信远程遥控
- 用于确认声音和光学警报以及灯测试的按钮
- 复位按钮，用于复位警报和中止停止信号
技术参数
电源：24 v dc ( 30% / -25%)
电流/电流消耗：max. 200 毫安（24 伏直流电）
输入：
8 x数字输入
3 x二进制输入，捕获命令和控制信号
4 x 二进制输入，带断线监控
捕获停止标准
1 x拾音器输入
捕获发动机转速
输出：7 个继电器触点
2 x继电器触点，切换为正极（k2：启动器；k3：电磁阀/操作电磁阀），
dc – 10 连续电流，dc 20 a 启动电流
3 x继电器触点，开关正（k1、k4、k5）
dc - 2 a 连续电流
2 x继电器触点，无电位（k6、k7）
dc - 2 a 连续电流
4 个快捷键：启动、停止、重置和测试
配置类型，外壳：面板安装外壳，铝制正面，带印刷薄膜
指示灯
12 led：1 x 发动机运行显示
9 x 警报/状态
2 x 继电器状态 k1、k2
接口
串行：1 x tty（光耦合器）遥控器
工作温度：-10°c… 55°c
储存温度：-30°c… 85°c
防护等级：ip 20
ip 54 前端，带前盖
尺寸，宽 x 高 x 深：144 x 144 x 53 毫米
面板开孔：138 x 138 毫米
重量：约 0.5公斤

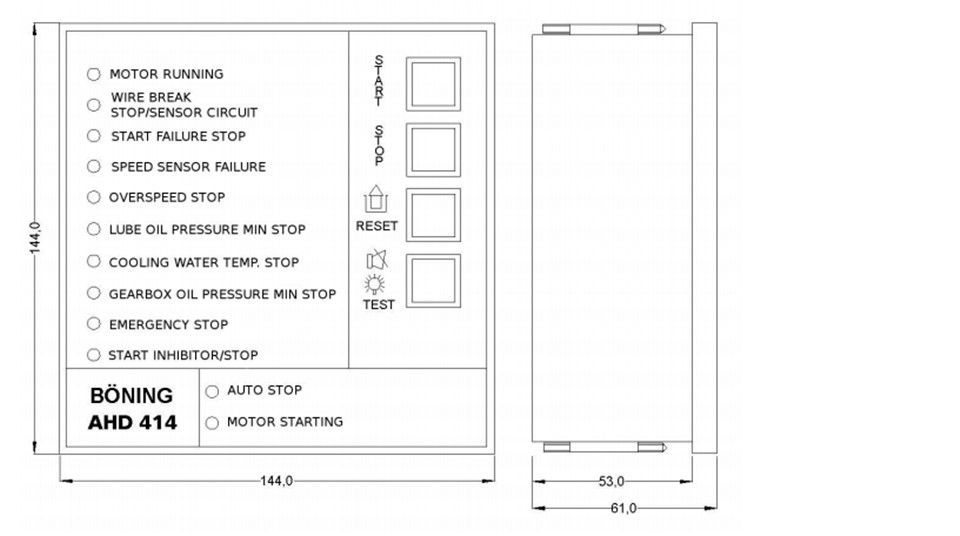

产品尺寸
