ichor systems 生产全系列常规、模块化隔膜阀、模块化计量阀和止回阀，其性能和纯度均达到或超过所有行业标准。我们的常规隔膜阀 (cdv) 系列可为常规安装系统提供高可靠性和价值，而我们的模块化隔膜阀 (mdv) 系列则专为模块化表面安装系统而设计。我们所有阀门的设计均符合 semi 规范，具有高可靠性和性能，并与市场上所有竞争系统兼容。客户须确保所选部件是符合其防护性能的适当部件，同时考虑到气体/流体输送系统的材料兼容性、操作条件、正确安装等

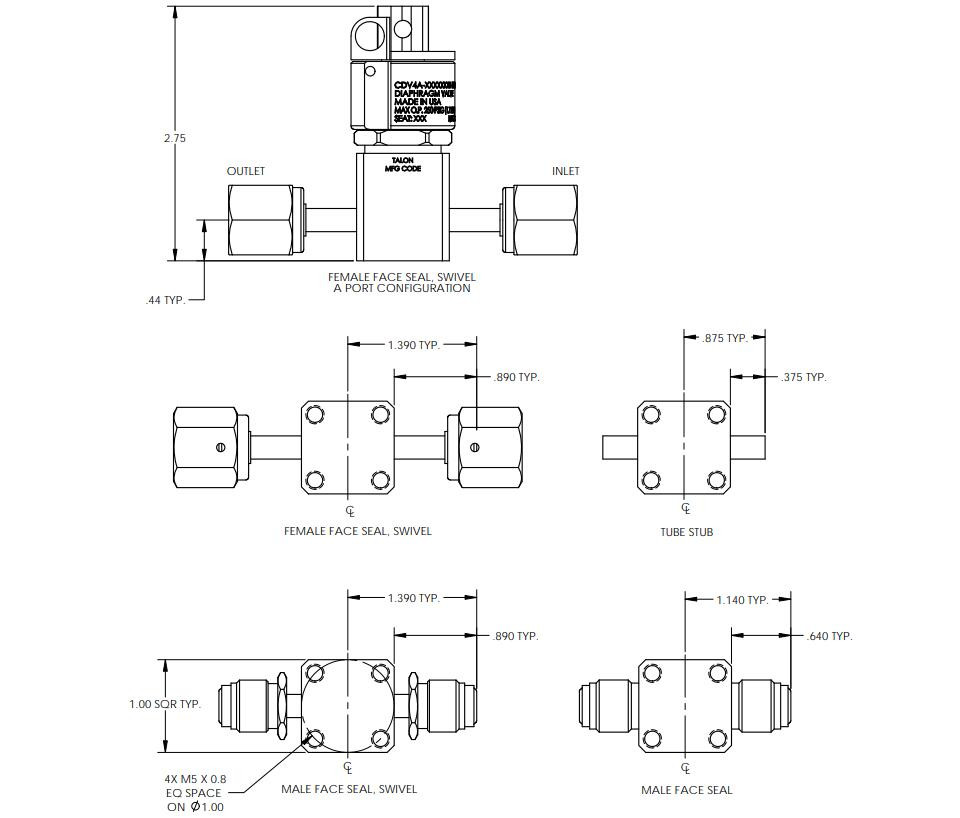

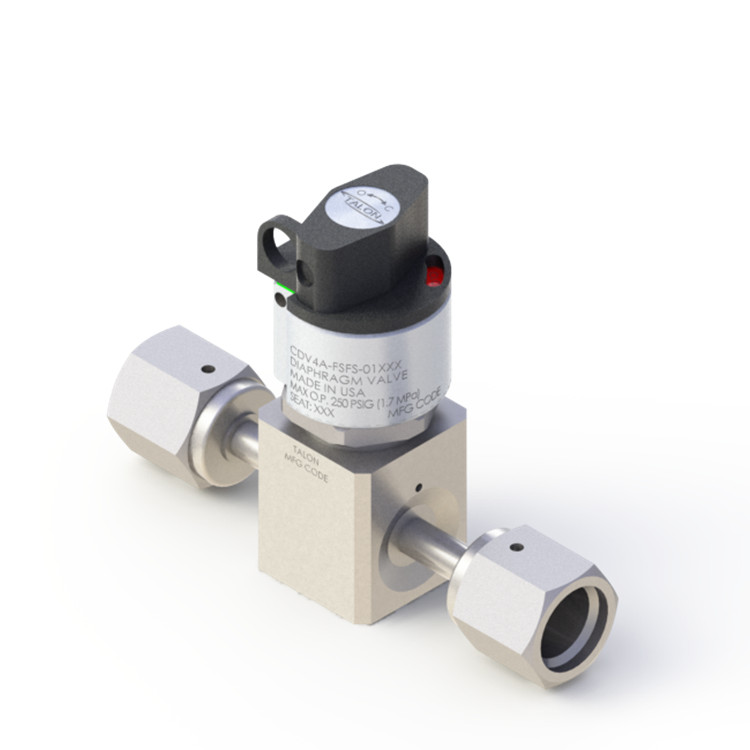

cdv：1/4" 2 孔阀 (1-2)

内螺纹端面密封

旋转接头，内螺纹端面密封

旋转接头，手动操作

pfa/astm d3307

ii 型，316l，高纯度

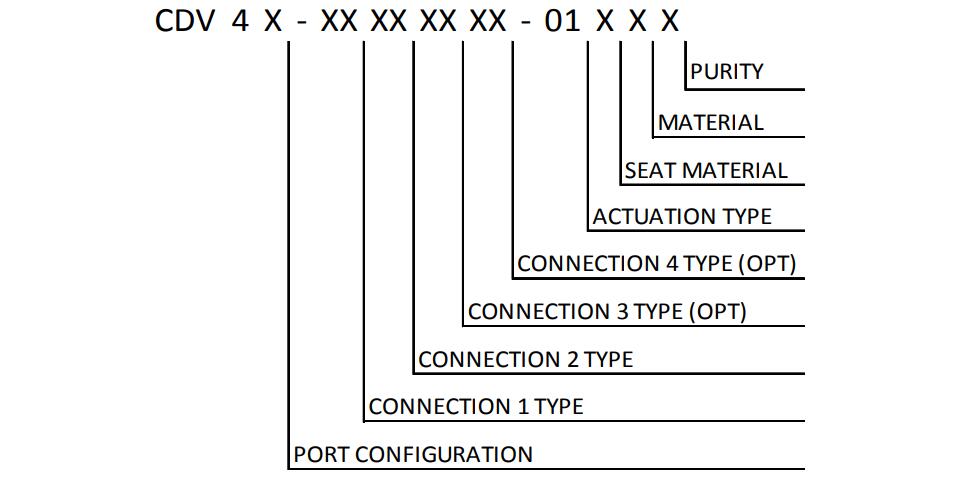

• 端口配置代号（入口 - 出口）

a = 双端口阀门 (1-2)

b =2 端口阀 (3-1)

c =3 端口阀 (3-1/2)

d =3 端口阀 (2-1/3)

e =3 端口阀 (1-2/3)

f =3 端口阀 (1/2-3)

g =3 端口阀 (1/3-2)

h =3 端口阀 (2/3-1)

i =4 端口阀 (1/3/4-2)

j =4 端口阀 (1-2/3/4)

k =4 端口阀 (1/2-3/4)

l =4 端口阀 (1/4-2/3)

m =2 端口阀 (5-1)

n =2端口阀 (1-3)

• 连接类型代号

fs = 内螺纹端面密封，旋转式

mv = 外螺纹端面密封

ms = 外螺纹端面密封，旋转式

ts = 卡套管

• 阀座材料代号

k = pctfe (kel-f)

v = vespel

p = peek

f = pfa / astm d3307, 类型 ii

• 材料代号

s = 316l sst semi f20

a = 316l

n = 镍 200

m = 镍 400

h = 镍合金 c22

• 纯度代号

s = 标准表面处理

h = 高纯度

u = 更高纯度

产地：美国

工作压力：真空至 250 psig

端口配置：2 端口阀 (1-2)

连接 1 类型：外螺纹端面密封，旋转式

连接 2 类型：外螺纹端面密封，旋转式

工作温度：-10 至 150 ℃ (15 至 300 ℉)

主体材料：316l

纯度等级：高纯度

阀座材料：pfa/astm d3307，ii 型

执行机构特性：1/4 转

膜片材料：elgiloy

流量系数：0.3 cv

润湿表面光洁度：10 ra

清洗：超声波清洗和电抛光

驱动类型：手动操作

爆破压力：4500 psig

连接尺寸：1/4 英寸
