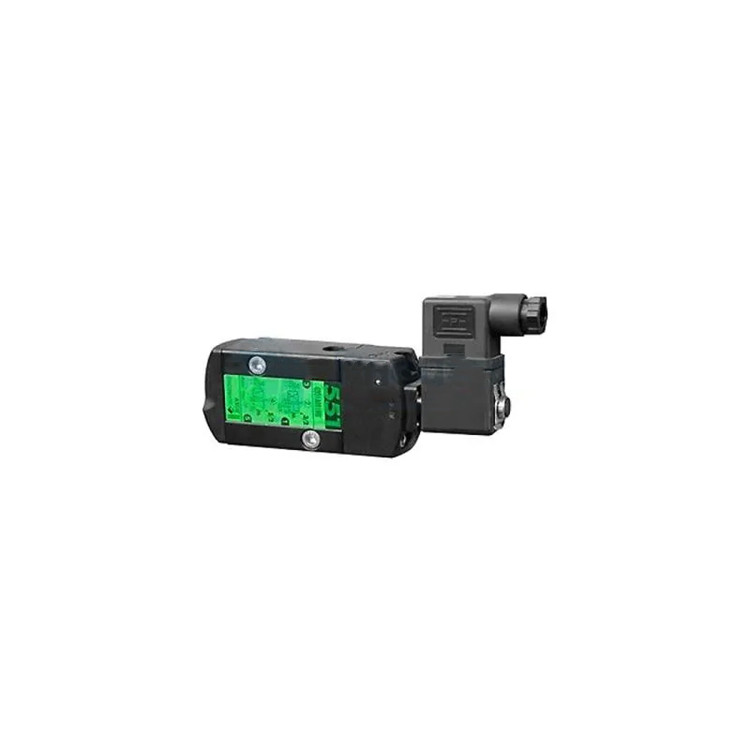

产品介绍
asco 551 系列是一系列紧凑型电磁换向阀，是在具有挑战性的环境中控制空气或惰性气体的适配之选。该阀的独特设计结合了硬 t 形密封件和柔性 o 形圈，具有气泡密封关闭、防污和数百万次循环的可靠性。551 系列采用阳极氧化铝、黄铜和不锈钢阀体，带有 ¼ 英寸 npt 和 bsp 接头。它适用于化工、精炼、食品和饮料应用以及生命科学加工中的苛刻条件。
性能特点
有两种型号可供选择，可根据 vdi/vde 3845 通过 namur 接口直接安装到执行器上，或通过螺纹安装到管道上
阀体材质为铝、黄铜或 316l 不锈钢
排气口可通过管道连接，为恶劣环境提供更好的保护
提供 din、水密和防爆电磁阀，可用于关键任务区和危险区域
低功耗结构适合偏远和替代电源场所
整体式透气块可将执行器弹簧一侧的气体排出，防止腐蚀
单电磁线圈和双电磁线圈结构可安装在任何位置
全球防爆认证：atex、iec ex、nepsi、cutr、kosha、ul、csa、inmetro
namur 的所有端口都在同一侧，可更好地防水、防尘
提供所有防爆电磁阀： 防爆 d、防爆 mb、防爆 ia/ib、防爆 e mb、nema
适用于低至 -60 ℃的温度环境
采用单流板设计，可从 3/2 转换为 5/2 的紧凑型换向阀（仅 551 系列）

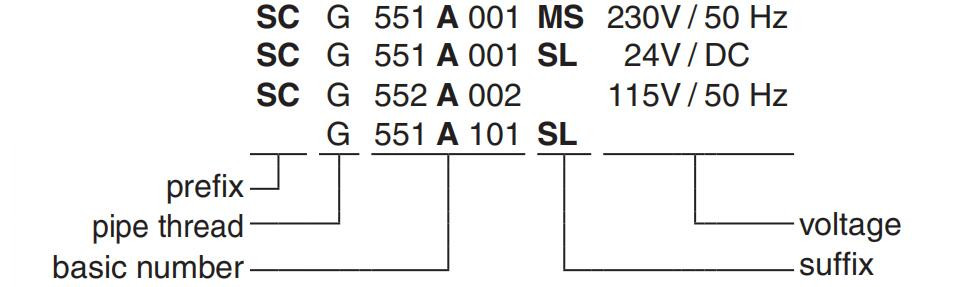

选型指南

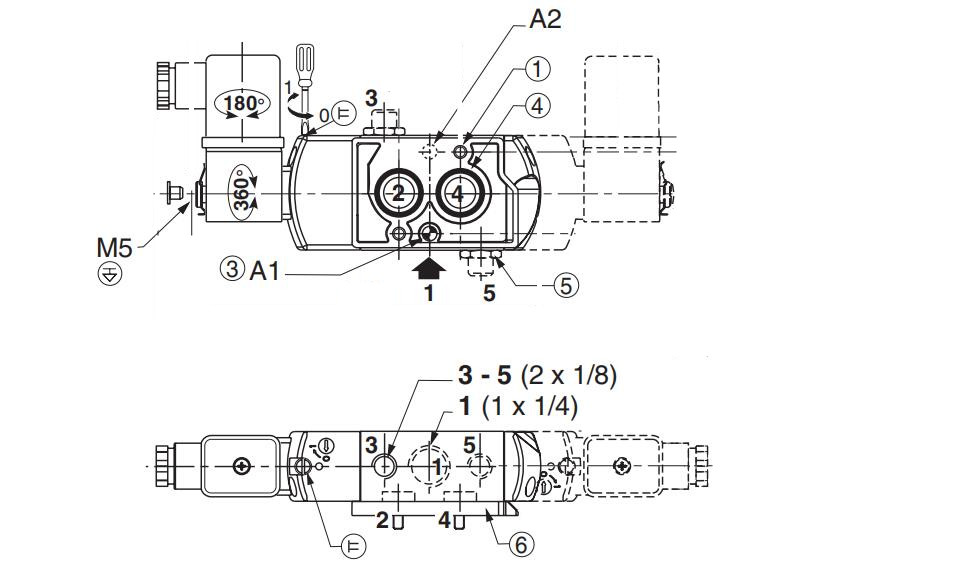

产品结构与细节
① 2 个安装孔：直径 5.3 毫米（点焊面：直径 9 毫米，深 5 毫米）
② 2 个安装孔：直径 6.5 毫米（点焊面：直径 11 毫米，深度 6 毫米）
③ 1 个直径 5 毫米的镙钉孔：
- 位置 a1： 3/2 nc 功能板
- 在 a2 位置：5/2 功能板
④2 个 o 形圈密封件（已提供）
⑤ 排气减速器（g 1/8，3/2 nc-5/2，551 系列）或排气保护器
⑥ 接口板
可选功能与配件
用于 atex 94/9/ec 第 2-3 类 1/21-2/22 区的防爆外壳
led 和保护，前缀 cfsc / cfsd，使用 tpl 编号： tpl 20674（例如 直通 m12 接头：带 5 米电缆长度（目录编号 88130212 ）
带排气减速器 g 1/8 (3/2 nc-5/2, 系列 551)，后缀 m 的阀门
不锈钢安装螺钉套件（系列 551），目录编号 97802212
两个 g 1/8 排气减速器套件（系列 551），目录编号 88100344
带 iso 15217/din 43650 型 c 铲形插头（间距 8 毫米）或电缆末端的型号
可根据要求提供其他管接头
插头带可视指示和峰值电压控制功能或电缆长度为 2 米
技术参数
产地：美国
阀门驱动：电磁阀 - 空气导阀
阀体材料：黄铜、不锈钢、铝
介质：空气、惰性气体
管道/接口尺寸：1/4 英寸
接口类：g iso228/1-g bspp、nptf
功能：3 通 - 3/2 常闭、4 通 - 5/2、4 通 - 5/3 - 闭、4 通 - 5/3 - 开
流量：0.5 cv 至 1.0 cv，0.43 kv 至 0.86 kv
电压：24 ac、110 ac、120 ac、220 ac、480 ac、6 dc、12 dc、24 dc、120 dc、240 dc | 50、60
max工作压力：真空至 150 psig
工作环境：腐蚀性、危险、室内、室外
符合标准/法规：atex zone 1-21、atex zone 2-22、class i div 1、class ii div 1、sil、type 1、type 2、type 3、type 3s、type 4、type 4x、type 6、type 6p、type 7、type 9
温度：-60 至 80 ℃

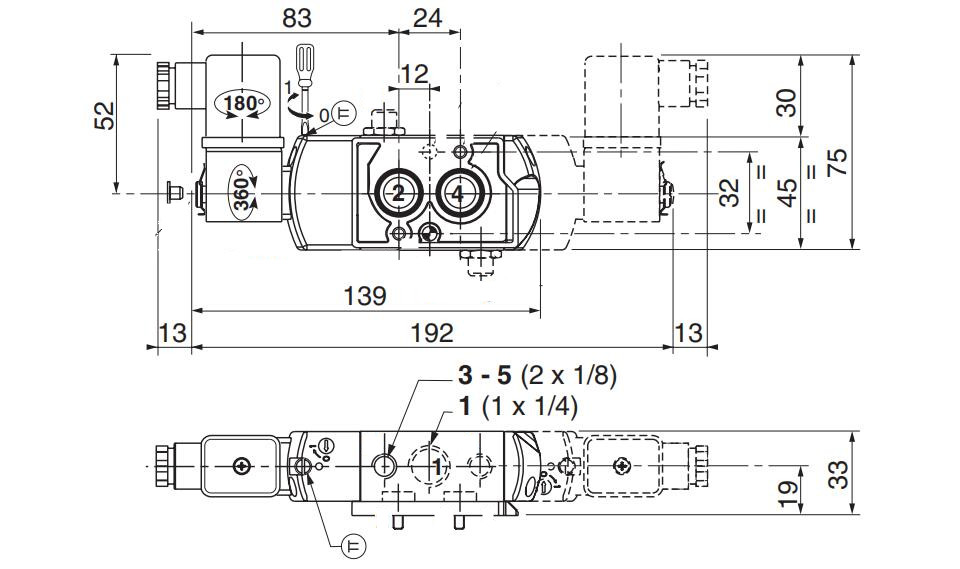

产品尺寸
产品应用
化工、精炼、食品、饮料应用、生命科学加工
