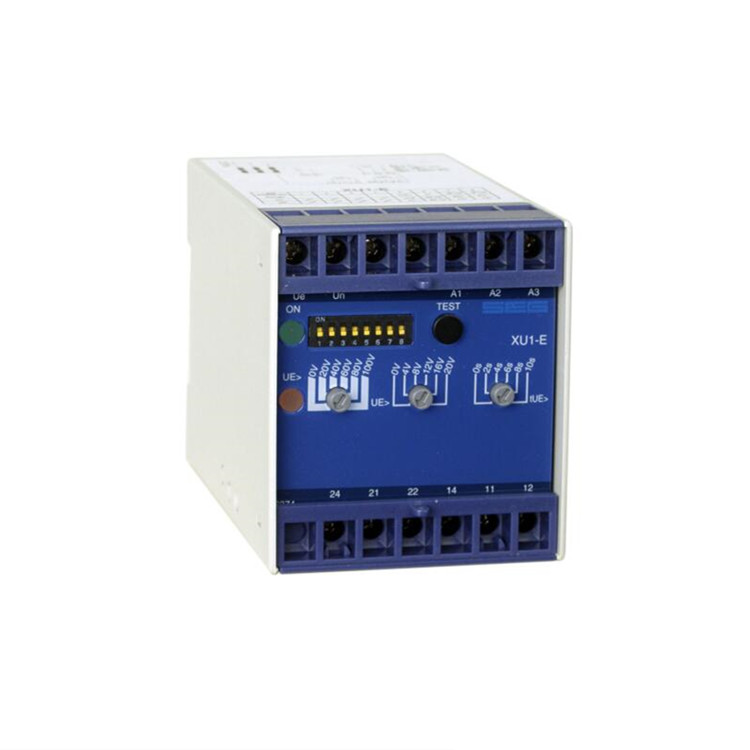

产品介绍
xu1-e 是一款数字式继电器，用于检测隔离和电阻接地中压系统中的接地故障。数字滤波器可确保控制谐波。继电器可连接到电压互感器的开路 e-n 绕组上。与传统保护设备相比，该系列的所有继电器都体现了数字保护技术的优越性。单元 xu1-e 集成了宽范围电源。连接端子 a1(l-)和 a2(l )可提供 19 至 55 v 直流电压。端子 a1/a3 可用于 50 至 750 v 直流电压或 36 至 520 v 交流电压。单元 xu1-e 具有单步接地故障电压监控功能。由电感和电容耦合引起的噪声信号由模拟 rc 滤波电路控制。模拟电压信号被送入微处理器的 a/d 转换器，并转换为数字信号。模拟信号的采样频率为 16 x fn，即在 50 hz (60 hz) 频率下，每个测量值的采样率为 1.25 ms (1,04 ms)。接地故障电压与设定的参考值进行比较。led ue> 闪烁表示监控电路接通，跳闸后 led ue> 稳定点亮。
性能特点
通过数字数据处理实现高测量精度
通过 led 显示故障
通过通用宽范围电源提供较宽的工作电压范围
分级宽设置范围
通过可加装的串行接口适配器 xrs1 与过程管理系统进行数据交换
有效值测量
响应时间短
调整额定数据
采用 smd 技术的紧凑型设计
可调节不同的开关迟滞
跳闸延时可调
技术参数
产地：德国
额定频率：50 / 60 hz
电压回路功耗：每相 1 va（无电压时)
电压回路热容量：持续 520 v ac
辅助电压范围：36 至 520 v ac (*)(f = 35 - 78 hz) 或 50 至 750 v dc / 4w (*)(terminals a1-a3)(*) max. 对地（接地）电压为 300 v ac / 424 v dc。
功耗：19 至 55 v dc / 3 w (端子 a1 (l-) 和 a2 (l ))
失电与吸合比率：取决于调整后的磁滞
拾音复位时间：< 50 ms
从跳闸返回的时间：200 ms
电源电压施加后的min初始化时间：120 ms
电源电压可用时的min响应时间：70 ms
输出继电器
继电器数量：2
触点：每个跳闸继电器 1 个转换触点
max分断能力：欧姆 1250 va/ac resp. 120 w/dc 感应 500 va/ac resp.
max额定电压：250 v ac
220 v dc 欧姆负载 imax.
24 v 直流电感性负载 imax.
min负载：umin ≥10 v 时为 1 w / 1 va
max额定电流：5 a
工作电流（16 ms）：20 a
触头寿命：max分断能力下 105 次操作
设计标准：vde 0435, vde 0843 part 1-4, vde 0871, en 50178:1998
存储和运行温度范围：-25 至 70 ℃
恒定气候等级：f（符合 din 40040 和 din iec 68，t.2-3）：在 40 ℃ 和 95 % 相对湿度条件下超过 56 天
高压测试：符合 vde 0435 标准，303 部分
电压测试：2.5 kv (eff) /50 hz; 1 分钟
浪涌电压测试：5 kv; 1.2/50 µs, 0.5 j
高频测试：2.5 kv / 1 mhz
静电放电 (esd) 符合 iec0801 2 部分：8 kv
前面板防护等级：前盖关闭时为 ip 40
重量：约 0.7 kg
安装位置：任意

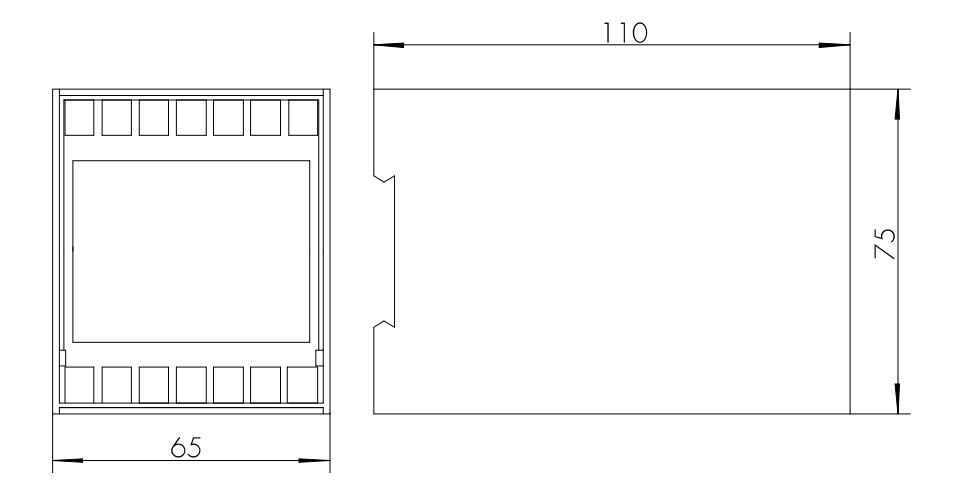

产品尺寸
产品应用
变压器保护、电机保护、线路差分保护、发电机保护、互联、电源去耦、配电、可再生能源、馈线保护、设备监控
