产品介绍
i650 motec 变频器用于墙壁和电机安装，防护等级为 ip66（ul 4x 室内型），是分散式驱动加拿大28的解决方案。变频器可通过带/不带过载/短路保护和操作元件的维修开关的扩展箱进行扩展，以实现通用性。i650 motec 变频器与 i550 motec 的不同之处在于其功能的扩展性：对于简单的自动化任务，i650 motec 中集成了一个基于 codesys 的逻辑 plc，符合 iec 61131-3 标准。工作台定位功能可用于实现独立轴和机器模块。扩展选件（具有各种功能的防护技术）完善了整个软件包。符合生态设计指令 en iec 61800-9-2 标准的要求。
性能特点
用于分散式驱动技术的紧凑型加拿大28的解决方案，壁装式或电机安装式，防护等级高达 ip66（ul 4x 室内型）
壁挂式，可扩展：扩展箱，带维修开关，带/不带过载/短路保护和操作元件
通过插入式标准化连接（即插即用）实现快速安装
四个 io-link 端口，具有有限的主控功能，用于在 io-link 传感器和执行器之间进行简单的数据交换
集成再生装置，能效高，不再需要制动电阻器
扩展功能：逻辑 plc、工作台定位和扩展防护功能

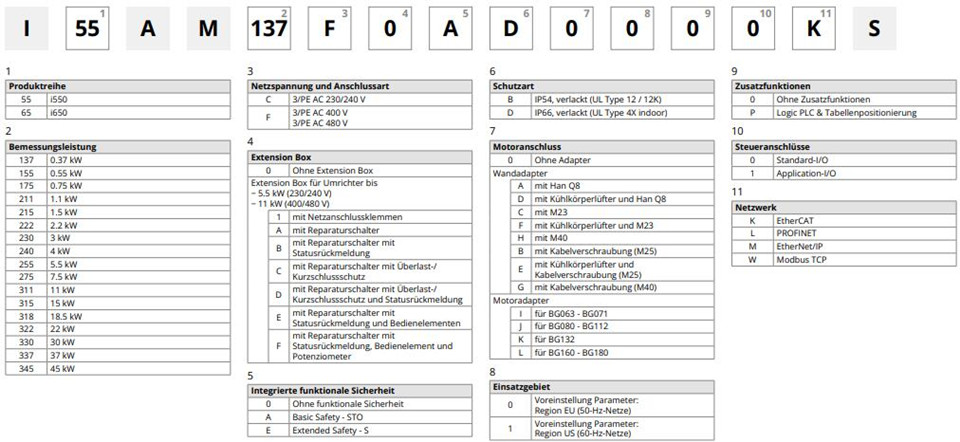

选型指南

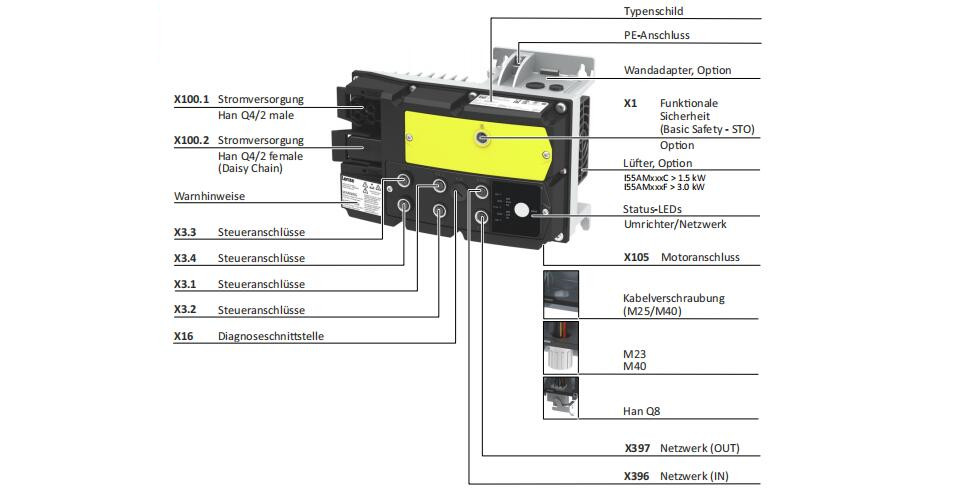

产品结构与细节
x100.1 电源 han q4/2 公头
x100.2 电源 han q4/2 母头（菊花链）
警告提示
x3.3 控制连接
x3.4 控制连接
x3.1 控制连接
x3.2 控制连接
x16 诊断接口
类型板
pe 连接
墙壁适配器，选件
x1 功能防护（基本防护 - sto）选件
风扇，选件
i55amxxxc > 1.5 kw
i55amxxxf > 3.0 kw
状态指示灯 逆变器/网络
x105 电机连接
电缆接头 (m25/m40)
m23
m40
han q8
x397 网络 (输出)
x396 网络（输入）
可选功能与配件
维修开关 主电压 开/关
控制部件 1 前进/后退/停止
控制部件 2，可锁定 本地控制/网络控制
电位器 设定频率
技术参数
产地：德国
产品系列：i650
额定功率：0.37 kw
电源电压和连接方式：3/pe ac 400 v；3/pe ac 480 v
扩展箱：无扩展箱
集成功能防护：基本防护 - sto
防护等级：ip 66，带涂层（ul 4x 室内型）
电机连接：无适配器
预设参数：欧盟地区（50 hz网络）
附加功能：无附加功能
控制连接：标准 i/o
网络：ethercat
尺寸（h×b×t）：202×265×128 mm
e：> 50 mm
e1：> 100 mm
重量：3.2 kg

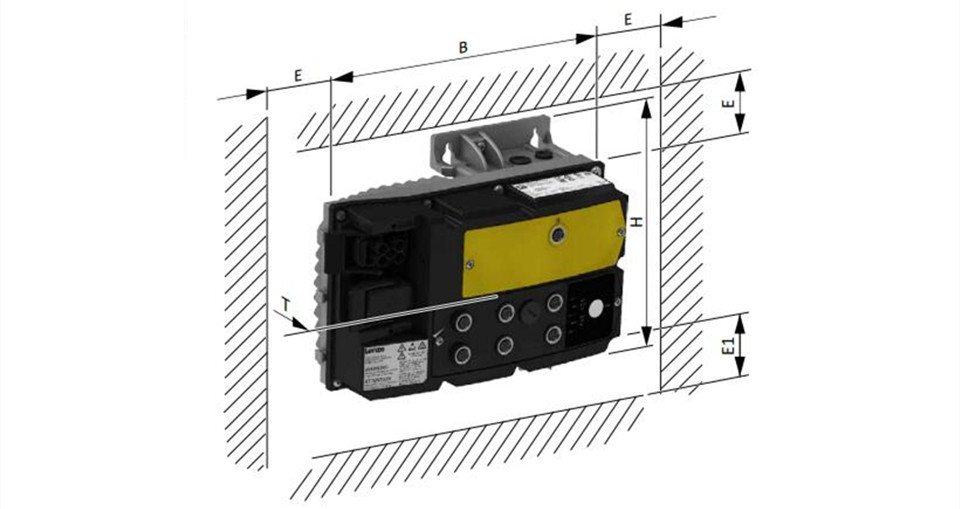

产品尺寸
产品应用
输送机驱动、行走驱动、卷取驱动、提升驱动、挤出机、包装机、泵、风机等
