产品介绍

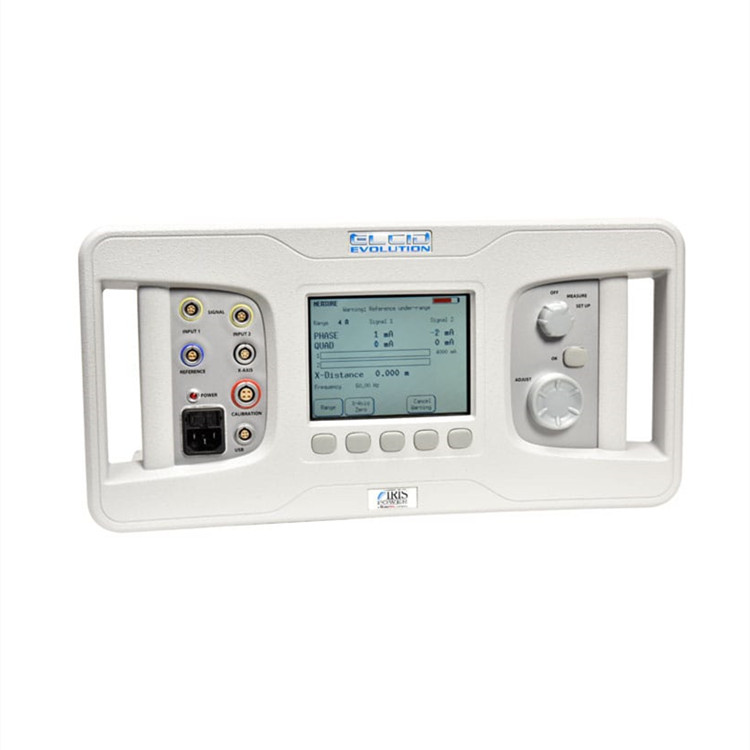

el cid 低功率铁芯测试仪可对定子铁芯内的层间绝缘击穿进行离线测试。iris power el cid evolution 低磁通量铁芯测试的替代方法是环磁通量（全磁通量）测试，它需要大型电源、大量人力和昂贵的红外观察相机。使用 el cid evolution 测试仪进行低磁通量磁芯测试只需要一名技术人员，对岩心和操作人员都有保障，不像环形磁通量测试会对不通风的岩心造成潜在伤害。iris power el cid evolution 低磁通量磁芯测试仪配有激励套件，可在仅为正常工作磁通量 4 % 的条件下进行测试。测量结果以数字形式存储在个人电脑中，以供分析和自动生成报告。铁芯层间绝缘的任何缺陷都会产生故障电流，这些电流由 chattock 线圈检测，并由 iris power elan 软件进行分析。未来的结果可与过去的结果进行比较，以进行趋势分析。
性能特点
测试可重复
可立即获得测试结果，用于本地分析和电子邮件发送
确定缺陷是在表面、表层下还是导体下
有无绕组均可测试
更灵敏地检测埋设故障
可对磁芯进行部分重新测试，并可合并结果，以了解磁芯状况
对以前的结果进行趋势分析
高质量保证测试
产品结构与细节
套件内容：
el cid evolution 低通量岩心测试仪器
chattock 传感器（10、20、25 和 30 厘米）
参考传感器
磁性手动手推车
阶梯铁手推车
校准装置
开关式涡轮励磁系统，包括 30 米长的励磁电缆
电压表和钳形电流表
带软件许可证的 elan cd
手册
双轮运输箱
可选功能与配件
el003 水力发电机励磁系统，带手提箱
el702 riv 702 机器人检测车，包括两个 30 厘米扁平卡盘、信号处理器、牵引车、手册和手提箱。
手提箱
el305 转子励磁套件，包括一根 20 米长的扁平励磁电缆和一个定子终端盒
el752 相机系统 riv-752，包括旋转视角彩色相机、带 lcd 显示器的控制盒和便携箱
技术参数
产地：美国
电源：85 至 264 vac，50/60 hz，15 w
电池工作时间：充满电后 4 小时，充电 12 至 14 小时
chattock 输入：两个标称 100 µv/a @ 50 hz
量程：0.4 a / 4.0 a / 40 a fsd
参考输入：2 mv 至 2 v 自动量程，同步时间 < 3 s；2 mv/a 传感器标称值
频率范围：48 至 62 hz
相位分辨率：± 0.01°
校准：50/60 hz 1 a 校准器，± 0.3 %
信号精度：± 0.5 % 信号；± 0.2 % 量程 (20 ℃)
x 轴测量：0.01 至 10 mm/脉冲的磁性小车或 riv-702
显示屏：145 mm彩色背光 lcd
通信和数据存储：usb 至 pc；数据以开放式 xml 文件格式存储
软件：elan v4 软件支持全部或部分磁芯的测试，并可根据需要进行重新测试。全屏显示测试进度和结果。分析模式提供缩放和比较模式的轨迹检查，以及概览功能。
计算机配置：笔记本电脑，windows xp 或更高版本，32 位操作系统
开关激励系统：0 至 250 v 输入；2 至 6 圈 @ 32 a/20 a 每圈max值
电缆：1 x 10 m 和 1 x 20 m
工作环境：0 至 50 ℃
存储：-20 至 60 ℃
相对湿度：0 至 95 %，无冷凝
符合性：emc、en61326-1 a 级、en61010-1、en60721 和 en60068（部分）、ce 标志
仪器尺寸（宽 x 高 x 深）：438 x 226 x 411 mm , 17.2 x 8.9 x 16.2 英寸
重量：7 kg，15.4 磅
转运箱尺寸：560 x 580 x 350 mm（x2）；22.0 x 22.8 x 13.9 英寸
系统重量：49 kg（23 26 kg），108 磅（51 57 磅）
产品应用
发电、架空线路、变电站、可再生能源、epc/设计公司、工业、石油和天然气
