qualitrol气隙传感器ags-加拿大28

agtracii 和电容式气隙传感器可对水轮发电机转子和定子绕组之间的气隙进行连续监测。数据管理软件至少允许操作员执行以下操作：显示和打印数据、根据设备数据进行设置和配置、对所有测量信号进行在线连续诊断监控、根据设备编号建立数据库、机器数据设置、向局域网提供数据、与工厂 scada 系统通信、设置并提供报警和跳闸条件、设置并接受同步时间信号、识别故障传感器、软件提供多种诊断工具、数据分析软件/转子磁极轮廓/转子几何形状、带有偏心的定子和转子形状、转子动态分析、磁极移动检测。为什么要监控气隙？在一种典型的情况下，一台使用了 35 年的水轮发电机可能很快就会出现故障，定子变形导致转子和定子之间的气隙减小到临界比例。发电机须进行计划外停机，费用高达数千美元。对水轮发电机气隙的在线监测可以及时提供有关其物理状况多年变化的重要信息。iris power agtracii 可以在机组运行时对其状态进行动态监控。气隙问题可以在故障发生之前及早发现并采取纠正措施。气隙是转子外径与定子内径之间的距离。对水轮发电机气隙的监控很重要，因为定子和转子都灵活，其形状和位置受运行离心力、热效应、磁力和机械系统故障的影响。偏心或失圆至少会降低运行效率，在更严重的情况下，可能会因磁感应加热或转子与定子摩擦而导致损坏。发电能量是通过气隙从转子传递到定子的，因此识别气隙中的状况是控制机器行为和提供发电可靠性、效率和质量的重要任务之一。气隙测量是机器状态监测的重要组成部分，能可靠地提供其他方法无法简单获得的特定信息。

气隙电容式传感器（4 至 16 个传感器）

传感器信号调节器

同步传感器（1 个传感器）

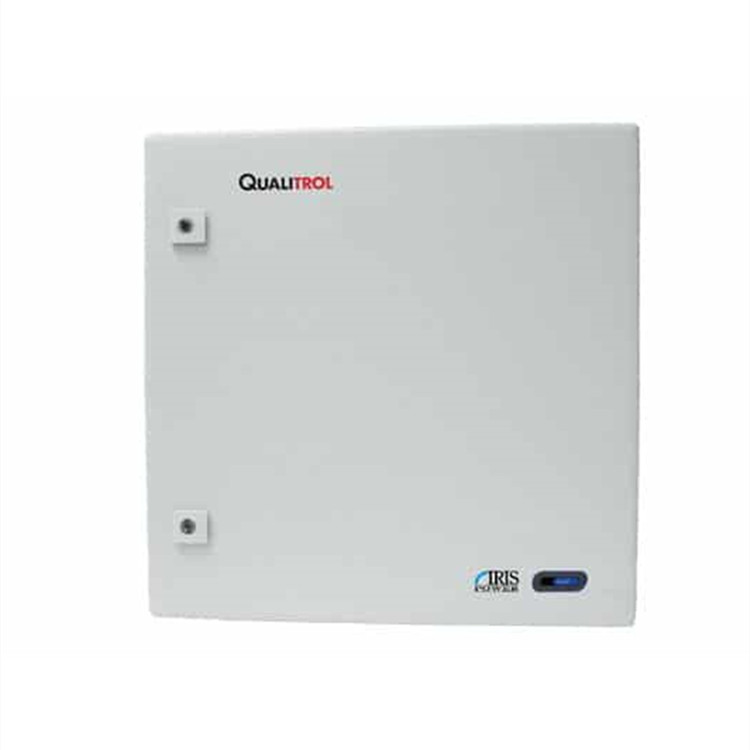

连续监测仪器

数据管理软件

实时处理采集的信号

检测各种机器运行模式：静止、运行、正常运行、瞬态、停机

确定警报条件并向工厂 scada 系统发送警报

与工厂 scada 系统通信

将状态数据传输至数据管理软件

气隙系统由 5 个部分组成；

气隙电容式传感器（4 至 16 个传感器）

传感器信号调节器

同步传感器（1 个传感器）

连续监测仪器

数据管理软件

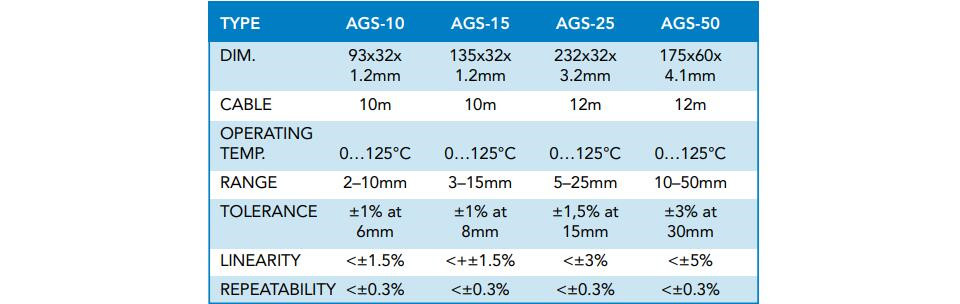

可用测量范围：3 至 15 mm、5 至 25 mm、10 至 50 mm

水力发电机

产地：美国

尺寸：93×32×1.2 mm

电缆：10 m

工作温度：0 至 125 ℃

量程：2 至 10 mm

其他测量范围：3 至 15 mm、5 至 25 mm、10 至 50 mm

在6 mm时公差：± 1 %

线性度：< ± 1.5 %

重复性：< ± 0.3 %

数据分析软件功能：转子磁极轮廓/转子几何形状；带有偏心的定子和转子形状；转子动态分析；磁极移动检测

发电、架空线路、变电站、可再生能源、epc/设计公司、工业、石油和天然气
