产品介绍

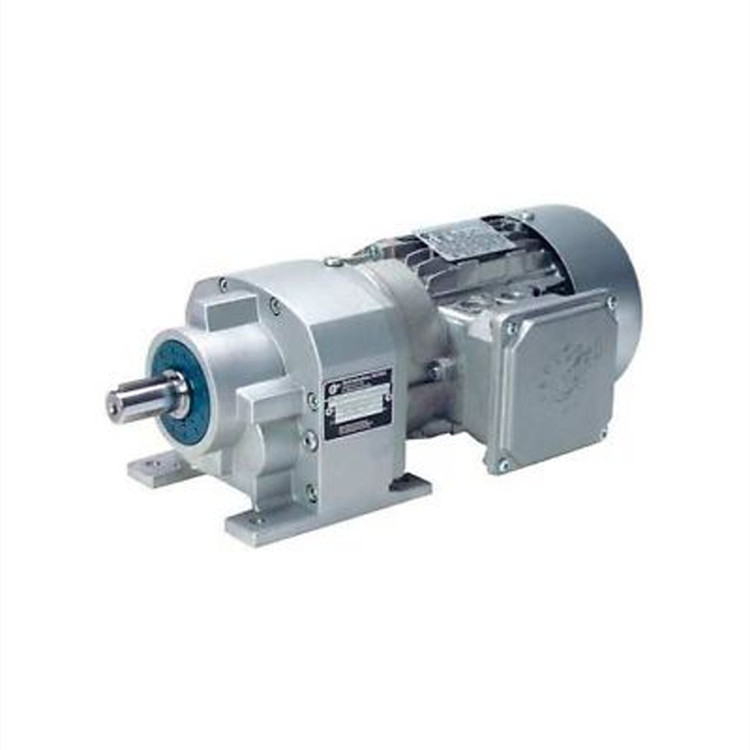

在需要高速比和转矩的场合，诺德（nord）的斜齿轮伞齿轮减速电机是您合适的选择。诺德（nord）的驱动系统包括电机和伞齿轮，适用于输送带以及内部物流和包装技术领域。减速器的安装位置决定了大致的油位和适当的排气口位置。在某些情况下，安装位置可能会决定减速器装配的变化。
性能特点
铸铝外壳，易于清洁，能够有效防止污垢沉积
安装空间较为狭小
易于清洁的冲洗版本
用户可以轻松更改输入轴和输出轴之间的旋转方向
防腐蚀，即使在恶劣的环境条件下
技术参数
产地：德国
项目编号：2r3zxg
电机功率 (pn2)：0.12 kw
转速 (n22)：7.3 l/min
扭矩 (ma2)：158 nm
服务系数 (fb2)：2.8
agma 等级 2：iii
ohl (fqn)：7.5 kn
轴向 (fan)：14.5 kn
ohl (fqn_vl)：10.5 kn
轴向 (fan_vl)：14.5 kn
基本齿轮电机重量：19.0 kg
(dv) iscatalog：1
齿轮箱级数：3：1
输出速度 (n2_05)：7.4 l/min
max扭矩 (ma_05)：450 nm
输入转速 (n1_05)：1400 l/min
max输入功率 (pe_05)：0.35 kw
输入转速 (n1_04)：930 l/min
输出转速 (n2_04)：4.9 l/min
max扭矩 (ma_04)：450 nm
max输入功率 (pe_04)：0.23 kw
输入转速 (n1_03)：700 l/min
输出速度 (n2_03)：3.7 l/min
max扭矩 (ma_03)：450 nm
max输入功率 (pe_03)：0.17 kw
输入转速 (n1_02)：450 l/min
输出转速 (n2_02)：2.4 l/min
max扭矩 (ma_02)：450 nm
max输入功率 (pe_02)：0.12 kw
输入转速 (n1_01)：250 l/min
输出转速 (n2_01)：1.3 l/min
max扭矩 (ma_01)：450 nm
max输入功率 (pe_01)：0.06 kw
主油量：0.85 升
电机转速：1370 l/min
电机功率 (pn2)：0.12 kw
转速 (nn2)：1370 l/min
电机服务系数 2：1
电流 (in1)：0.68 a
电流 (in2)：0.39 a
效率 2（满负载）：66.4
额定扭矩 (mn2)：0.84 nm
电机惯性：0.00024 kgm²
同步速度 2：1500 l/min
功率因数 2：0.66
max环境温度：40 ℃
max海拔：1000 米
绝缘等级：f
温升等级：b
电压范围：10 v
电压 1：230 vac
电压 2：400 vac
频率：50 hz
锁定转子扭矩比 (ma/mn2)：2.7
击穿转矩比 (mk/mn2)：2.6
锁定转子电流比（ia/in2）：3.32
电机重量：3.8 千克
fr：530 n
fa：480 n
热敏电阻
工作原理：ptc
额定工作温度 (nat)：155 ℃
20°c 时的电阻值：90 至 750 ω
nat 时的电阻：1650 至 4000 ω
额定电压：7.5 vdc
额定电流：1 a
电机环境温度：40 °c
max电压：30 vdc
产品应用
输送带、物流、包装技术
