unimotion直线电机驱动ctl 250 -加拿大28

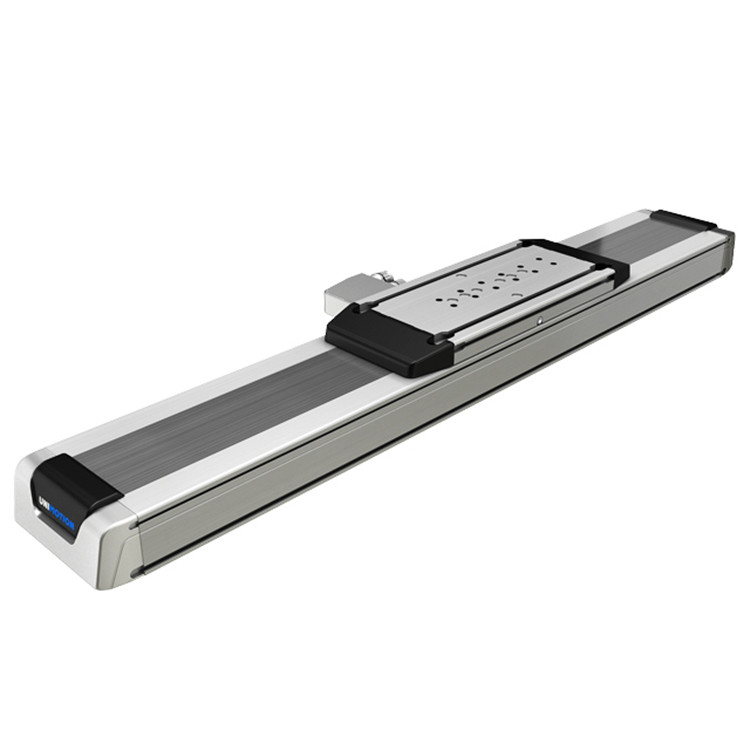

ctl 是一种集成了高性能 unimotion 线性电机的线性装置。低噪音线性导轨系统实现了高精度，而线性电机则实现了高动态运动。使用创新的 unimotion 线性电机驱动，该装置的速度可达 5 m/s。由于采用直线电机驱动，ctl 线性单元无间隙。ctl 线性单元提供一系列不同的内置增量和测量系统。直线电机驱动和测量系统的组合可提供高达 0,001 mm 的重复精度。ctl 线性单元的设计尽可能紧凑，但不影响其高性能。这使它们成为各种不同应用的适配之选。作为可选项，还可为设备添加标准能量链。由于采用了特殊的链接设计，标准能量链特别适用于高动态、低噪音的应用场合。防腐蚀保护条保护装置内部不受灰尘或颗粒等环境影响。创新的张紧加拿大28的解决方案即使在长行程和高加速度情况下也能使保护罩对齐。阳极氧化铝型材机身侧面有夹具和磁场传感器专用槽。位于滑块两侧的中央润滑口可以进行简单的再润滑，便于维护。

内置测量系统

中央润滑系统

可选配能量链

集成直线电机的线性单元

高精度、高动态

线性单元无间隙

可满足广泛的应用需求

适用于高动态和低噪音应用

1 - 支架

2 - 电机和编码器连接器（可选 iiot 连接器）

3 - 铝质底座型材

4 - 安装槽

5 - 磁场传感器安装槽

6 - 带保护带张紧系统的端块

7 - 防腐蚀保护带

8 - 标准能量链

9 - 能量链支架

10 - 能量链支撑型材

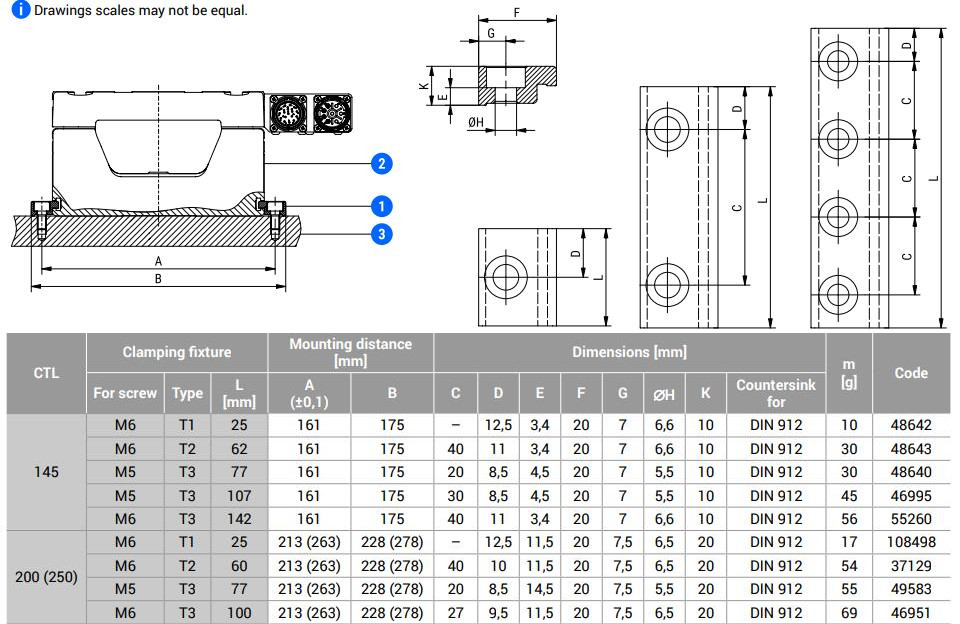

连接元件

限位开关

电源连接器

信号连接器

产地：斯洛文尼亚

滑架型号：s；l

动态载荷能力：109160；145550 n

动态力矩：9600 至 10600；12800 至 16930 nm

max允许载荷：22390 至 26605；29855 至 38845 n

max允许力矩：2570 至 1590；3635 至 5665 nm

max重复精度：达 ± 0,001 mm

min行程：60 mm

max行程：5800；5900 mm

宽度尺寸：250 mm

高度尺寸：119 mm

环境温度： 5 至 40 ℃

防护等级：ip 40

工作周期：100

无尘室等级：iso 3

自动化行业、汽车行业、食品和饮料行业、加工行业、机器人行业、包装行业、半导体行业、印刷行业、化工行业
