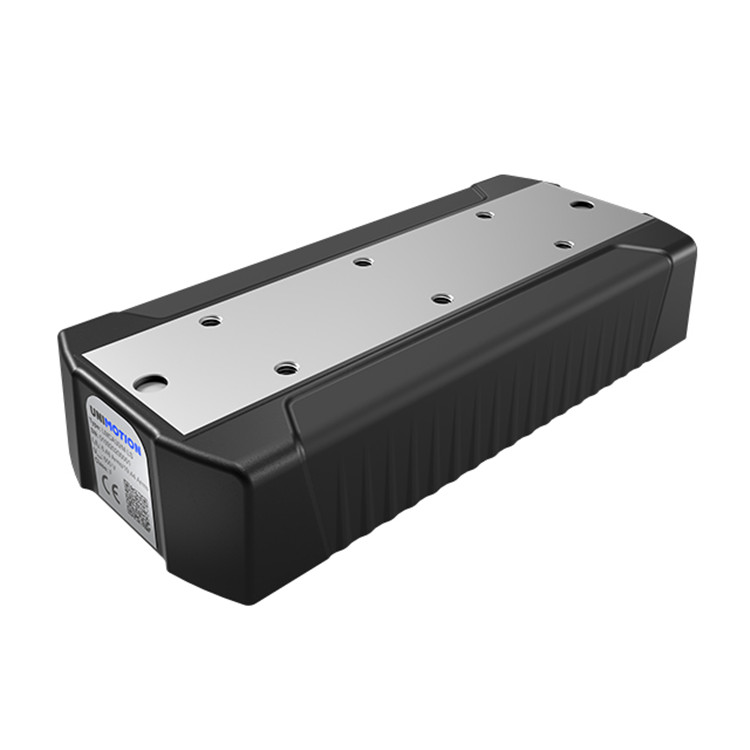

unimotion直线电机lmca 90 xl h -加拿大28

直线电机计算工具是一款在线应用软件，可快速、轻松地选择合适的产品，实现给定容量与价格之间的比率，并创建三维模型。直线电机驱动系统与传统的线性单元相比，结构更紧凑、更准确、可重复性更高、速度更快、更坚固、更可靠、噪音更低，而且无需维护。直线电机也被称为 “直接驱动 ”电机，因为负载是直接耦合到电机上的。高速铁芯直线电机，具有高力密度，速度是低速电机的 2 倍以上，可与经典 (c) 或高性能 (h) 磁板配合使用，适用于电缆链。

unitronic 电缆

低齿槽力

高加速度

免维护运动

直接驱动电机（无机械传动）

ce, rohs

产地：斯洛文尼亚

max电源电压 v_dc：600 v (dc)

连续力 f_c：1665 n

峰值力 (1 s) f_p：3661 n

峰值力 (0,5 s) f_u：4611 n

磁铁吸引力 f_a：8838 n

力常数 k_f：60,5 n/arms

电机常数 k_m：67. 3 n/√w

背电磁场相位常数 k_bemf：35. 0 v_rms/(m/s)

连续电流 i_c：27.5 arms

峰值电流 i_p：82.4 arms

峰值电流 i_u：137.4 arms

20 ℃ 时的相位电阻 r₂₀：0. 54 ω

125 ℃ 相位时的电阻 r₁₂₅：0.76 ω

感应相位 l_p：3.3 mh

电气时间常数 t_c：6,1 ms

max绕组温度 t_max：125 ℃

允许的max磁板温度 t_magnet：90 ℃

热时间常数 τ_th：88 s

热电阻 r_th：0.12 k/w

散热器热电阻 r_{th_hs}：0.031 k/w

磁保持器总长度 m_l：443 mm

磁保持器总宽度 m_w：120 mm

磁保持器总高度 m_h：23. 5 mm

施主盘质量 m_m：7 kg

施主盘导线横截面 s_c：2.5 mm²

传感器导线横截面 s_sc：0.25 mm²

施主盘电缆长度 l_m：1000 mm

传感器电缆长度 l_s：1000 mm

磁体间距 τ：30 mm

自动化行业、汽车行业、食品和饮料行业、加工行业、机器人行业、包装行业、半导体行业、印刷行业、化工行业
